Монтаж потолка грильято

Виды и размеры ячеек

Внешние габариты кассеты — 600 х 600 мм. Панели собирают из алюминиевых профилей. В зависимости от их формы и взаимного расположения получается разный рисунок. Потолок можно собрать из одинаковых панелей, тогда получится единая решётчатая поверхность. Использованием разных видов выделяют функциональные зоны.

Стандартная ячейка

Чаще всего берут Т-образный профиль высотой 40 мм и толщиной 10. Его соединяют между собой на равном расстоянии. Получаются квадратные ячейки с такими сторонами:

  • 40 мм;
  • 50 мм;
  • 60 мм;
  • 75 мм;
  • 86 мм;
  • 100 мм;
  • 120 мм;
  • 150 мм;
  • 200 мм.

Чем больше промежутки, тем прозрачнее конструкция. Если помещение невысокое или нужно скрыть коммуникации, выбирают более частые решётки, 60 х 60 мм и меньше.

Нестандартная ячейка

Профили находятся на разном расстоянии друг от друга, образуя квадраты и прямоугольники. Получается рисунок в виде двойной или тройной клетки, ячеек, отличающихся по размеру. Они могут быть не только квадратными, но и вытянутыми. Подобный потолок привлекает больше внимания.

Разноуровневый потолок

Кассеты собирают из профилей разной высоты. Получается чёткий геометрический рисунок.

Блок одного уровня легко достать. Этот вид грильято удобен, когда часто нужен доступ за потолок (например, если там расположены коммуникации).

Ячейки-жалюзи

Профили создают рисунок вытянутых прямоугольников. Такой тип подходит для длинных и узких помещений. Ели ячейки расположить поперёк, комната зрительно расширится.

Рисунок создаёт декоративный эффект, который напоминает реечный потолок. Поверхность смотрится не так строго, особенно если подобрать нестандартный цвет.

Пирамидальные

Этот тип ячеек собирают из Y-образных профилей. Потолок получается менее прозрачным, пространство воспринимается более глубоким. Поверхность уменьшает количество шумов (примерно в 4 раза эффективнее стандартной).

GL15

Этот вид потолков грильято отличается габаритами профилей. Высота составляет 37 мм, а ширина — 15. Размеры ячеек такие же, как в стандартных решётках.

GL15 жалюзи

Для этого типа кассетного потолка используются такие же профили, как и в предыдущем случае. Но промежутки между ними не квадратные, а вытянутые.

Цена 1 м² «Грильято». Материалы вместе с работой

Что касается стоимости, то ранее уже шла речь о немалой цене такого потолка. Связано это с тем, что базовым материалом изделия является дорогостоящий алюминий, который применяется для максимального облегчения и без того тяжелой конструкции. Важная характеристика «Грильято» — полная пожаробезопасность. Она как раз и обеспечивается тем, что выполнен потолок не из пластика или дерева, а полностью из металла.

Панели продаются в неокрашенном виде, а также уже с нанесённым в заводских условиях покрытием толщиной 20±4 мкм. Металлические ячейки без покрытия потребуют либо окраски на месте монтажа, либо отправки в специальные покрасочные мастерские.

Разновидности и способ установки подвесных потолков Грильято

Потолок типа Грильято может отличаться не только по цвету, но также по конструкции. Так, классическая конструкция предусматривает монтаж каркаса из направляющих профилей, в который впоследствии устанавливаются решетчатые секции.

Касательно других видов подвесных потолков Грильято, можно отметить, что наиболее популярными из них являются следующие:

  • Потолки Грильятто с нестандартной ячейкой.
  • Пирамидальный Грильято.
  • Грильято жалюзи.
  • Разноуровневый Грильято.

Самые популярные цветовые вариации, в которых доступен потолок Грильято – Албес является одним из наиболее крупных поставщиков потолочных систем данного типа

Монтаж потолков Грильято

Теперь рассмотрим устройство потолка Грильято и особенности его монтажа:

  1. Учитывая длину несущих профилей, которая может быть равна 1,8 или 2,4м, определяют место их расположения.
    С этой целью длину и ширину помещения делят на длину выбранной рейки, подбирая тем самым оптимальную схему монтажа с минимальным количеством обрезков.
  2. На потолочном основании отмечают местоположения подвесов, служащих для дальнейшего крепления направляющих реек, и просверливают под них отверстия.
  3. Определяют места, где будут располагаться светильники для потолков Грильято, и также просверливают отверстия для установки подвесов.
  4. Расчет потолка Грильято в части определения необходимого количества подвесов выполняют согласно следующим правилам:
    • Для монтажа одного светильника для подвесных потолка требуется установка 2-3 подвесов.
    • Число подвесов, требуемых для надежной фиксации направляющих реек каркаса, определяется из расчета: 3-4 шт. для реек длиной 2,4 м, 2-3 шт. для реек 1,2 м длиной и 1-2шт. для реек 0,6 м в длину.

Каркас потолка Грильято

  1. По окончанию подготовительных работ выполняют крепление пристенного уголка. Он монтируется горизонтально по периметру всего помещения на уровне установки подвесной потолочной системы.
    Посредством него окончательно фиксируется высота потолков Грильято. Крепление уголка к стенам осуществляют с помощью дюбелей и саморезов.
  2. Далее выполняют установку подвесов. В петли подвесов вставляют дюбеля и закрепляют крепежные элементы в отверстиях, ранее проделанных в потолке, при помощи саморезов.
  3. Затем начинают монтаж направляющих реек каркаса, начиная с длинных и заканчивая короткими. Соединение реек выполняют с помощью специальных соединительных элементов. В результате должна получиться решетка, продольный и поперечный шаг которой составляет 60см.
  4. По окончанию монтажа каркаса устанавливают светильники в запланированные места каркаса и для большей надежности дополнительно прикрепляют их к подвесам.
  5. Далее начинают сборку решетчатых секций при помощи алюминиевых реек, после чего монтируют секции к каркасу.

Схема монтажа подвесного потока Грильято

  1. Когда конструкция собрана, степень ее ровности еще раз проверяют уровнем, и если она соответствует всем требованиям, производят подключение электропроводки.

Выбор светильников

Продукция Грильято сочетается со всеми типами осветительных приборов. Самый распространенный вариант – встроенные квадратные или круглые светильники.  Встроенные осветительные приборы устанавливают параллельно или по принципу домино – оба варианта смотрятся очень органично, подчеркивая четкость геометрических линий. Самый простой вариант – квадратные светильники, совпадающие по величине с потолочными секциями Грильято. Есть специальные модели, которые выпускаются для установки вместе с навесными потолками.

Круглые встроенные светильники устанавливать сложнее, так как под них нужно резать алюминий. Тем не менее, это тоже распространенный вариант освещения, которое монтируется вместе с потолками Грильято.

Наиболее часто такие светодиодные лампы устанавливают в больших помещениях, где нужен яркий рассеянный свет в любое время суток. Над подиумами и сценами могут быть установлены цилиндрические светильники с направленным светом.

Еще один вариант – точечные светильники, ставятся внутрь одной ячейки. Такие светильники называются «Альбатрос». Их устанавливают в офисных помещениях, в гостиницах и торговых залах. Для монтажа точечного светильника этого типа не нужны дополнительные крепления. Он просто ставится сверху на ячейку, после чего секция Грильято закрепляется на несущие профили. При необходимоти такой светильник можно легко переставить. Цилиндрические светильники крепятся к рейкам потолка, чтобы иметь возможность вращаться и создавать направленный поток света. Светильники, которые превышают размер ячейки, требуют вырезать часть конструкции. Это можно сделать ножницами по металлу. Следите за тем, чтобы жесткость конструкции не пострадала. В ресторанах и кафе обычно не используют встроенные светильники. Там более уместно смотрятся подвесные люстры с теплым светом, которые создают уют

При покупке люстр и светильников важно уточнить, могут ли они быть установлены на ячеечные растровые потолки. Если люстра или светильник повышают нагрузку на потолочные конструкции, нужно установить дополнительные подвесы

Решетчатые потолки Грильято

Решетчатые покрытия Грильято имеют особую форму и отличаются большим разнообразием цветов. С их помощью можно получить интересные и уникальные потолочные покрытия. Они нередко применяются в дизайне интерьеров помещений гостиниц, выставочных залов, торговых центров и офисов

Важное условие для их использования – достаточная высота помещения

Плюсы и минусы

К преимуществам решетчатых потолков Грильято причисляют следующие их качества:

  1. Ячеистая подвесная конструкция понижает потолочную поверхность, чем улучшает габариты высокого помещения.
  2. Покрытие имеет все преимущества подвесных систем – оно скрывает инженерные коммуникации, выравнивает базовую поверхность, за ним можно уложить теплоизоляционные материалы. Кроме этого, покрытие не препятствует вентиляции запотолочного пространства и позволяет монтировать скрытые системы пожаротушения, а также подсветку.
  3. При необходимости одна или несколько панелей демонтируются, чтобы осмотреть или отремонтировать проложенные инженерные сети.
  4. Решетчатая конструкция с мелкими ячейками уменьшает шумность помещения, поскольку звуковые волны гасятся, многократно преломляясь в отверстиях покрытия.
  5. На такие потолки можно монтировать навесные и встроенные светильники, а также устанавливать скрытое освещение.
  6. Среди большого ассортимента размеров, форм, расцветок и фактур покрытия несложно выбрать панели под стиль и цвет интерьера.
  7. Легкость покрытия – дополнительное преимущество, благодаря которому конструкция не утяжеляет перекрытие.
  8. Поверхность с мелкими ячейками кажется монолитной.
  9. Потолки Грильято называют универсальными, ведь они комбинируются с другими подвесными системами.
  10. Алюминий устойчив к коррозии, повышенной влажности, перепаду температур и их предельным значениям, поэтому такие панели имеют практически неограниченную сферу использования.
  11. Решетчатый потолок самый долговечный. Он прослужит много десятилетий.

Минусом потолков Грильято считают их высокую стоимость. Это связано как с немаленькими ценами на алюминий, так и с повышенными расценками по причине новизны технологии. Монтаж длится довольно долго и требует кропотливой работы, поэтому это считается еще одним недостатком решетчатых конструкций. Однако значительные расходы на покупку и монтаж окупаются неограниченным сроком использования.

Технические характеристики

Для производства панелей Грильято применяется лента из алюминия, которая имеет толщину 0,5 мм. Для производства плит используется технология горячего просушивания. Цвет решеток бывает разный: серебристый, золотой, бежевый, черный и белый. Панели бывают матовые и хромированные. На заказ производится решетка нужной расцветки.

Один квадратный метр ячеистого покрытия весит 2-6 кг. Масса зависит от размеров ячеек. Чем они меньше, тем больше вес. На общей массе также сказывается толщина используемого профиля.

Конструкции Грильято CL15

Самым большим спросом среди потребителей пользуется набор комплектующих Грильято CL15. Это целый комплект необходимых деталей для сборки решетчатого потолка. В него входят профили Т-образного сечения и алюминиевые решетки, которые состоят из рамок с сечением в форме буквы «L». Внутри рамок имеется решетчатое заполнение из реек U-образного сечения.

В качестве несущего каркаса используется система профилей Т-15. Это позволяет провести сборку быстро. Кроме этого, такая система обеспечивает быстроту демонтажа отдельных плит с целью их замены, осмотра, ремонта коммуникаций или усовершенствования конструкции.

Перед монтажом сетчатого покрытия разрабатывается схема, где указываются габариты ячеек, места прокладки инженерных коммуникаций и шаг установки профилей. Далее базовая потолочная поверхность размечается. На стенах чертят границу, на которой будет находиться решетчатое покрытие.

Далее на базовой поверхности прокладывают инженерные коммуникации – монтируют вентиляционные каналы, прокладывают электрические кабели и другие сети. После этого монтируют направляющие и несущие профили каркаса. Затем при помощи регулировки высоты подвесов всю конструкцию выравнивают в одной горизонтальной плоскости. Выполняется установка решетчатых панелей. Монтируются навесные и встроенные светильники.

Конструкция и разновидности

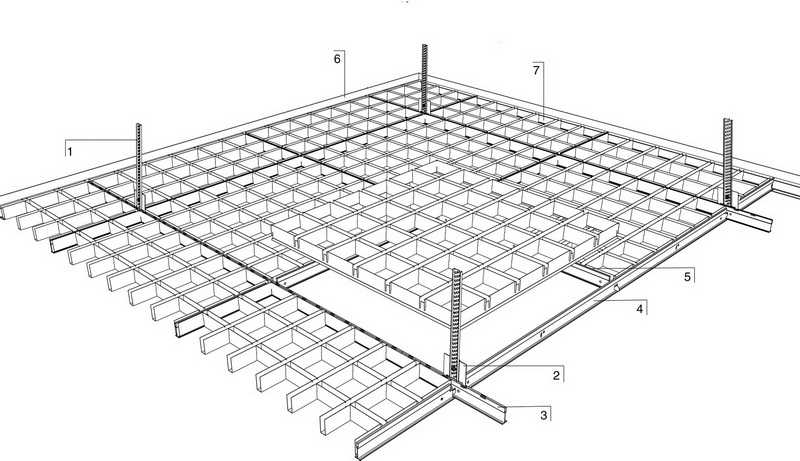

Схема устройства

На сегодняшний день подвесные потолочные конструкции могут похвастаться достаточно большой популярностью как среди мастеров, так и среди конечных потребителей. Ведь помимо простоты монтажа, подвесной потолок закрывает потолочное перекрытие, скрывая все его недостатки.

Основные детали показаны на фото

Характерные для потолка Грильято формы можно видеть в офисах, торговых центрах, а иногда и в жилых домах. Вот почему стоит разобраться в его конструкции и изучить технологию его монтажа своими руками.

Ячеистый потолок Грильято представляет собой подвесную систему из решетчатых панелей.

  • Основа подвесной системы – объемные решетки из алюминиевого профиля или деревянных планок.
  • Решетки собираются из соединенных между собой реек особого профиля.
  • За фиксацию конструкции на потолочном перекрытии отвечает особая подвесная система.
  • Надежность большинства подвесных систем достаточно высока, что обеспечивает высокий уровень безопасности подобных потолков.

Варианты комплектации

Рынок подвесных конструкций весьма обширен, потолки Грильято выпускаются в нескольких модификациях. Главная конструкционная особенность — устройство потолочного профиля.

  • У большинства моделей профиль производят из упрочненного алюминия путем холодной штамповки. U-образная форма профиля обеспечивает высокие механические характеристики.
  • Стандартная ширина деталей решетки составляет 10 мм, а высота колеблется в пределах от 30 до 50 мм.

Что касается размеров решетки, они бывают самые разные: наиболее популярен потолок Грильято 50х50, но встречаются также разновидности с ячейками от 30х30 мм до  200х200 мм.

Основные типы

Также выделяют несколько типов конструкций самого потолка.

    • Стандартная модель — ровная подвесная система, которая монтируется параллельно полу на одном уровне. Это наиболее дешевая разновидность, используется в подавляющем большинстве архитектурных решений.
    • Пирамидальная модификация отличается наличием ячеек особой формы. Установка подобной подвесной системы дает возможность визуально увеличить высоту помещения за счет эффекта перспективы. Для формирования пирамидальной системы используются Y-образные профили двух типов (на строительном жаргоне их называют «мама» и «папа»).

Внешний вид пирамидальных ячеек

  • Грильято жалюзи — хорошее решение для отделки потолка в месте прокладки коммуникаций. Применение подобного профиля облегчает доступ к потолкам и проходящим по ним проводам и трубам. Эффект жалюзи достигается путем применения профильных систем разной высоты (как правило, 30 и 50 мм).
  • Разноуровневые потолки монтируются из профилей различной высоты. Четкое отделение секций создает необходимый дизайнерский эффект, поэтому разноуровневые потолки монтируются в основном в жилых и офисных помещениях.

Многих интересует такой аспект, как окраска подвесных модулей. С одной стороны, основной вариант окраски у большинства производителей — белый Грильято, чуть реже встречаются серые и черные потолки. Но при желании (и, конечно же, за дополнительную плату) возможна окраска панелей в любой цвет. Дороже всего стоят хромированные панели, золотые и под металл.

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений. Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким. Конструкция потолков Грильято позволяет:

  • скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
  • обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
  • значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
  • разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа. Область его применения:

  • аэропорты и вокзалы;
  • торговые центры и магазины;
  • кассы и залы ожидания;
  • бары, кафе, рестораны;
  • холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180). При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками. Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм. Высота же U-образных профилей также может быть разной: 50мм или 40мм. Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм. Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый. Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

Варианты подвесных систем

Варианты дизайна Грильято различаются по двум признакам:

  1. по форме ячеек;
  2. по количеству уровней.

Классическая и простая подвесная система – прямой одноуровневый потолок с квадратными ячейками.

<?php echo adrotate_group(4); ?>

Существующее разнообразие дизайна обеспечивается многоуровневыми конструкциями с ячейками из планок разного размера. Популярны такие варианты:

Модули с пирамидальными ячейками. Ячейки в форме урезанной пирамиды создают впечатления объемности и фактурности поверхности. Достигается это за счет того, что кромка профиля отогнута под углом 90°.

Пирамидальные ячейки Грильято

Грильято Жалюзи. Собираются из комбинации трех видов профилей: несущего, параллельного и поперечного. Ширина этих профилей одинаковая (10 мм), но высота поперечного меньше высоты остальных на 20 мм (30 мм против 50 мм). За счет этой разницы и достигается визуальный эффект жалюзи.

Дизайн «Жалюзи»

В дизайнерской разноуровневой системе модули визуально выделяются благодаря выступающим направляющим. Они выше модуля «папа» и «мама» на 20 мм, что придает плоскости оригинальный внешний вид. В офисных помещениях такие потолки Грильято удобны из-за возможности быстрого доступа к запотолочному пространству: при необходимости определяют границу модуля, извлекают его и чинят зашитые коммуникации.

Разноуровневая система Грильято

Производитель предлагает подвесной металлический профиль семи цветов, что увеличивает варианты дизайна:

  • окрашенные (белый, черный, бежевый);
  • хромированные (суперхром, золото, матовый металлик);
  • серебристый алюминий (анодированный алюминий).

Основные разновидности подвесных потолков грильято

Кроме стандартных ячеистых квадратных модулей выпускаются следующие виды:

  1. Пирамидальные. Использование профилей Y-образного вида делает ячейки похожими на усечённые пирамиды. Поверхность выглядит ажурной, с эффектом объёмности. Такие технологии зрительно увеличивают высоту помещений.
  2. Жалюзи. Такой эффект достигается разницей в высоте несущих профилей (5-ть см) и заполнений (3-и см) изготовленных в виде буквы U. Конструктив обеспечивает лёгкий доступ к потолочному перекрытию, фактически полностью его закрывая. Устанавливается в местах прохода инженерных коммуникаций по перекрытию и в узких коридорах, зрительно увеличивая их ширину.
  3. Разноуровенные. Ячеистый потолок грильято такого типа состоит из больших квадратных ячеек, собранных из U-образных профилей разной высоты и размещённых на различном расстоянии от потолочного перекрытия. Визуальное усиление различия в уровнях выполняется применением профилей разных цветов. Конструкция широко используется дизайнерами для осуществления разноплановых экспериментов.

Основные преимущества решетчатых потолков грильято

  1. Экологичность, при изготовлении элементов конструкции не используются токсичные материалы и вещества.
  2. Алюминий не подвержен коррозии, гниению, поражению грибком и плесенью. Обладает высокой морозостойкостью и не чувствителен к воздействию ультрафиолета.
  3. Универсальность, заключающаяся в возможности применения в помещениях любого типа и в условиях высокой влажности.
  4. Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
  5. Всё пространство под потолком хорошо проветривается.
  6. Монтаж грильято не требует особой подготовки поверхности перекрытия, его можно выполнять без демонтажа существующей отделки.
  7. Возможность расположить под конструкцией проложенные по перекрытию инженерные коммуникации, системы пожаротушения и климат контроля. Их удобное обслуживание при снятии специальных решёток.
  8. Возможность устройства разнообразных оригинальных систем освещения. Светильники для потолка грильято могут быть установлены за потолком или встраиваться в потолочную решётку. Это позволяет создавать различные световые композиции, эффекты и узоры. Приборы могут быть точечными, галогенными, люминесцентными или светодиодными.
  9. Снижение уровней шума, обусловленное объёмной ячеистой структурой и применением специальных мембран, а хорошая акустика достигается проницаемостью элементов потолков.
  10. Надёжность и долговечность.
  11. Лёгкость конструктива с простой заменой повреждённых участков или демонтажем всей поверхности.
  12. Способность визуального уменьшения объёмов высоких и больших помещений.
  13. Широкая гамма цветов и разнообразные формы позволяют использование для оформления любых интерьеров.
  14. Лёгкость в уходе. Их достаточно просто протереть или помыть с использованием любых моющих средств.
  15. Возможность комбинирования с другими отделочными материалами.

Из имеющихся минусов:

  • высокая стоимость;
  • трудоёмкость монтажных работ.

Использования фальшпотолка Грильято для больших пространств

Понятно, что реечный потолок Грильято, установленный в торговом центре, на выставке или в производственном помещении, позволяет решить сразу несколько проблем:

  • Закрыть и задекорировать на потолочной поверхности вентиляционные трубы, проводку и вспомогательные коммуникации. Помещение обретает более благоустроенный вид;
  • Решетчатый потолок Грильято эффективно глушит низкочастотный шум, неизменно возникающий в любом большом павильоне, торговом зале при большом скоплении людей;

  • Растровый потолок Грильято эффективно рассеивает тепло инфракрасных излучателей, спрятанных над головами посетителей за фальшпотолком.

Основным преимуществом системы грильято является то, что, будучи первоклассной декор облицовкой, потолок остается практически прозрачным, как для воздушных потоков, так и теплового излучения или звука.

К сведению! Подобный способ применяют для высушивания пола в вестибюлях и тамбурных помещениях в зимнее и осеннее время.

Это означает, что при резком перепаде давления воздуха из-за работы вентиляции, сильных порывов ветра, открытия – закрытия входных дверей потолки типа Грильято не хлопают, подобно металлическим панелям Армстронг, и не раскачиваются, как реечные или сегментные конструкции. Поэтому подавляющее большинство фальшпотолков в больших помещениях с длинными и узкими коридорами выполнены по системе Грильято.

Виды решеток

Использование обоев в клетку в интерьере

Алюминиевые профили для потолков грильято выпускаются крашеными (бюджетный вариант), лакированными невыцветающим химически стойким лаком, анодированными или фактурированными под иные материалы фотопечатью. По устройству вставных решеток потолки грильято делятся на:

  • Стандарт – самые простые в работе и дешевые, эксплуатационные качества средние.
  • Пирамида, или пирамидальные – прим. на 30% дороже стандартных, сложнее в монтаже, но функциональнее и эстетичнее.
  • Жалюзи – с ячейками вытянутой формы. Не дешевле стандартных, т.к. металл на профили требуется толще. В основном предназначены для функционального применения.
  • Многоуровневые – с этими имеет место изрядная путаница, см. ниже.

Стандарт

Стандартные решетки грильято набираются из профилей U-образного сечения. Точнее, сечения в виде перевернутого П, поз. 1 и 1а на рис. Чтобы базовый потолок сквозь решетку грильято стандарт не проглядывал явно, сторона ее ячейки должна быть не более 2-3% от высоты базового потолка, при ее значении до 3 м. Звуки грильято стандарт подавляет только распространяющиеся сверху вниз, на 6-10 дБ (в 2-3 раза).

Виды решеток грильято

Пирамида

Усеченная пирамида в данном случае только воображаемое заполнение ячеек грильято, поз. 2. Самый профиль решетки Y-образного сечения, поз. 2а. Просматриваемость запотолочного пространства много ниже (поз. 3б), поэтому сторона ячейки пирамидального грильято может быть 7-8% и более от высоты базового потолка. Шумоподавление сверху вниз на 14-18 дБ (5-8 раз), а снизу вверх на 8-12 дБ (2,5-4 раза). Монтаж требует навыка и внимания, чтобы случайно не погнуть полки Y.

Жалюзи

Грильято-жалюзи в больших залах позволяют хорошо и ненавязчиво зрительно организовать пространство. Напр., на поз. 3а направить по пути к двери, тем более что там и указатели повесить негде. За технически функциональными грильято-жалюзи (поз. 3б) можно, к примеру, спрятать широкие воздуховоды, обеспечивающие мощный поток при низком давлении. За столиком в кафе с такой приточно-вытяжной вентиляцией могут спокойно беседовать некурящий с заядлым курильщиком. Наконец, функциональность грильято-жалюзи возможна эстетически-декоративная, напр. для имитации деревянного реечного потолка. Обойдется грильято «под рейку» вряд ли дешевле дуба, зато потолок будет негорючим и не гниющим.

Многоуровневые

Снова нам понадобится рис. со схемой потолка грильято. Видите просечки вверху профилей-«пап»? В них можно вставлять дополнительные несущие элементы и следующие секции собирать со сдвигом вверх. Но применяется такая технология довольно редко: чтобы сформировать уступ хорошо заметной высоты, нужно много материала и труда. Сборка многоуровневых потолков грильято чаще осуществляется по комбинированной технологии:

  1. Собирают каркас для гипсокартонного многоуровневого потолка по базовой для него технологии, из C- и U- оцинкованных профилей;
  2. Обшивают ГКЛ вертикальные поверхности – боковины;
  3. В горизонтальных проемах монтируют несущие рамы грильято;
  4. В проемы несущих рам ставят решетки и оборудование потолка.

Еще одна путаница

Слово «грильято» можно считать шедевром рекламного дела, до того оно хорошо звучит, запоминается и ассоциируется. Не удивительно, что под тем же названием под заказ предлагаются фальшпотолки ничем не плохие, но конструктивно, технологически и по эксплуатационным свойствам потолку грильято не родственные. Напр., на поз. 1 рис. – натяжной потолок с поддерживающей декоративной решеткой. Она не даст провиснуть полотнищу, но с грильято здесь только внешнее сходство. Или, скажем, бескаркасный подвесной реечный потолок из гнутых металлопрофилей, поз. 2. Общего с потолком грильято у него только то, что оба алюминиевые. А многоуровневый гипсокартонный потолок с натяжными вставками, поз. 3, просто беззастенчиво эксплуатирует расхожий мем.

Образцы подвесных потолков не грильято, предлагаемых как грильято
