Сборка шкафа-купе своими руками

Чертежи угловых шкафов

Угловые шкафы – очень удобное решение, особенно в тех домах, где не слишком много места. С одной стороны они занимают немного места, с другой достаточно вместительны.

Рассмотрим более подробно схему шкафа. Не будет лишним отметить, что все подобные шкафы имеют схожую конструкцию и отличаются только размерами и содержанием. Фасадная часть срезается под 45 градусов, тыльная сторона будет располагаться непосредственно в углу комнаты. Боковые стенки позволяют создать внутреннее пространство, и позволяют без труда осуществить фасадную часть. Возможен вариант сборки шкафа без боковых стенок, однако в таком случае придётся потерять пространство комнаты, которое мы пытаемся сэкономить, прибегая именно к конструкции углового шкафа. Оптимальными размерами могут стать 800*800*1100. Такие габариты позволят разместить достаточно большой гардероб, одновременно не занимая много пространства в комнате. Говоря о начинке такого шкафа, хочется отметить то, что она может быть определена из личных потребностей. По этому, не стоит обращать особого внимания на этот момент

При изготовлении частей углового шкафа важно соблюсти все пропорции. Особенно это касается верхней крышки и донышка, которые должны быть срезаны под углом 45 градусов

Конструкционная фурнитура: комплектующие для дверей шкафа

В зависимости от способа открывания створок шкафа, подбирается соответствующая фурнитура.

Распашные створки

Производители мебельной фурнитуры предлагают широчайший выбор петель, позволяющий решить практически любую поставленную задачу для распашных створок.

Стандартные решения. Для накладных, вкладных, угловых фасадов и дверей «гармошкой» из ЛДСП, МДФ, массива и фанеры толщиной от 16 мм используют четырехшарнирные петли различных видов. Более подробно о разновидностях мебельных петель можно почитать здесь.
Нестандартные решения. Для дверей из стекла, алюминиевой рамки различной ширины используются специальные петли. Так же есть варианты петель с установкой в торец (для откидных дверей, служащих столиком), со встроенным пружинным механизмом (если газлифт невозможно установить), без сверления чаши (бесчашные петли незаменимы при малой толщине фасада).
С дополнительными опциями. Распашные двери можно оснастить доводчиками, демпферами или петлями, уже со встроенным механизмом плавного закрывания. А также дополнить подъемными механизмами и электроприводами различного плана. В эту же группу можно отнести петли для дверей без ручек, которые будут открываться от нажатия.
Определенной стилистики. Специфичного вида петли – рояльные, ломберные, пяточковые, штырьевые и т.д. Сама их конструкция не предполагает возможность регулировки фасада. Они лишь помогут подчеркнуть особенный дизайн мебели.

Раздвижные двери купе

Любая раздвижная система купе состоит из трех частей:

  • Трека (верхней и нижней направляющей).
  • Комплекта роликов.
  • Полотна двери.

Сама створка (полотно двери) может быть обрамлена профилями в виде каркаса. Либо комплектоваться боковыми ручками профилями по желанию.

Дверь-купе может складываться «гармошкой». В этом случае она состоит из нескольких полотен, соединенных между собой специальными петлями.

В каркасных раздвижных системах полотно двери-купе может быть наборным, в комбинации со стеклом, зеркалами и другими материалами. В этом случае используются специальные делители и уплотнитель.

Создание чертежа шкафа купе

При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).

На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.

То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).

Вообще на чертеже нужно показать два основных вида:

  • Вид спереди
  • Вид сбоку или сверху

Вид спереди


На данном эскизе нужно указать габариты (ширину и высоту шкафа купе). Также отметьте высоту цоколя, ширину секций и расстояния между полками. Размеры указывайте непосредственно в местах крепления по длине боковины.

Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего. Указание размера поможет вам в этом.

Вид сверху или сбоку

На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.

Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.

Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.

Последовательность сборки

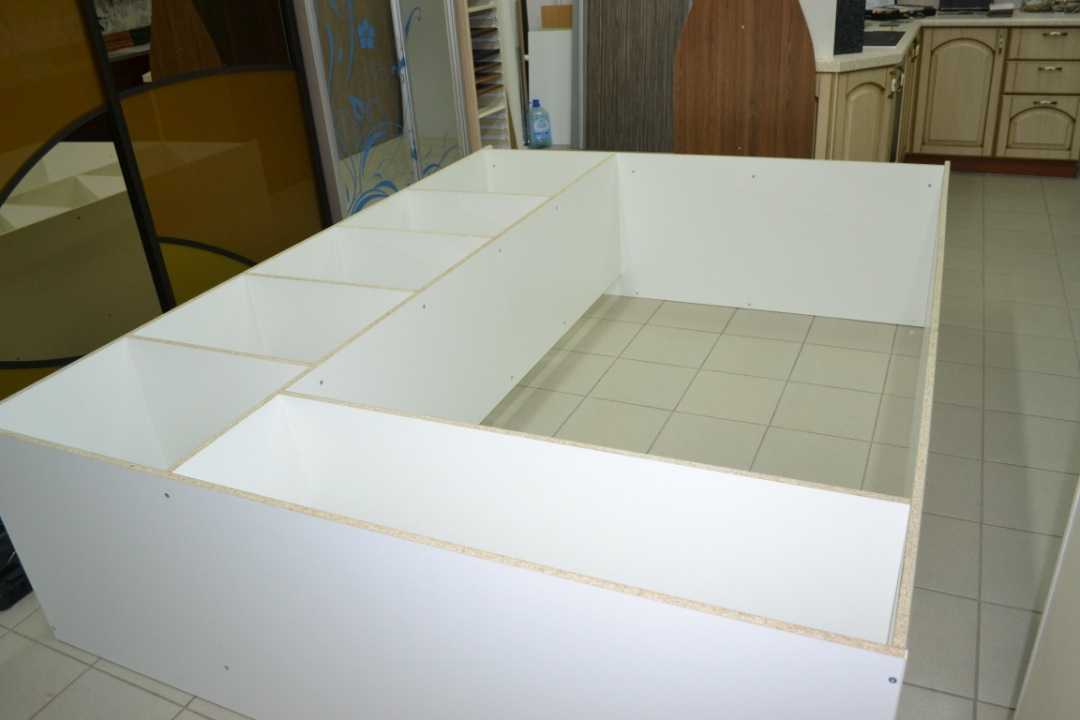

Начинать собирать шкаф нужно с объединения боковых панелей и полок, затем с его верхней и нижней деталями. Соединяем все детали шкафа с помощью конфирматов. Для этого используем шуруповерт. Все отверстия на деталях уже присутствуют, нужно только, согласно инструкции, соединять и закручивать винты.

Затем можно монтировать заднюю стенку, которая придаст конструкции жесткость и устойчивость.

Для того чтобы избежать возможных перекосов и дальнейших проблем с регулировкой фасадов при помощи рулетки нужно измерить обе диагонали будущего шкафа: они должны быть равны друг другу.

Соблюдение условий равенства диагоналей и угла конструкции 90 градусов в данном случае обязательно.

Крепим ДВП на небольшие мебельные гвозди, которые, как правило, поставляются в комплекте с мебелью. Как бы там ни было, при недостаче дополнительные гвозди можно приобрести в любом магазине строительных материалов.

Когда короб шкафа уже собран, можно приступать к навеске фасадов и их регулировке. На фасадах и боковых стенках шкафа имеются установочные места с отверстиями для петель. Остается только приложить петлю и зафиксировать ее, входящими в комплект, саморезами.

Правильная установка фасадов предполагает минимальные зазоры в их закрытом положении и отсутствие перекосов. Легкое и беспрепятственное открытие и закрытие фасадов говорит о том, что они были навешены правильно.

Регулировка производится путем вкручивания-выкручивания винтов, расположенных на петлях. поворот регулировочного винта приближает фасад вперед к стенке или, наоборот, отдаляет. Двигая петлю от себя — ксебе, регулируется зазор фасада от торца стенки шкафа. После регулировки затянуть фиксирующий винт.

На последнем этапе сборки шкафа в предусмотренных изготовителем местах короба устанавливаются полки.

Подготовка деталей и инструмента

После того как вы определились с конструкцией, наполнением, используемыми материалами, следует еще раз посмотреть на схему и подумать, все ли нюансы вы учли перед изготовлением. Не потребуется ли добавить полки или шкафчики, достаточно ли будет места в шкафу. Прежде чем приступить непосредственно к строительным работам, можно ознакомиться с видео про встроенные шкафы своими руками, которые уже делали другие домашние мастера. Это вам поможет определить последовательность предстоящих работ, расчет того или иного материала и инструмента.

Необходимо подготовить детали для:

  • дверей;
  • направляющих для колес, если двери будут открываться по принципу шкафа купе;
  • задней и боковых панелей, если вы будете их устанавливать;
  • крыши;
  • полки для одежды и обуви;
  • штанги для тремпелей;
  • крепежи.

Детали

В качестве задней, боковых панелей, пола могут использоваться элементы комнаты, если стены довольно ровные. Это поможет существенно снизить затраты на материал. В этом плане новостройки гораздо удобней, по сравнению с хрущевками. Если же на стенах есть дефекты, неровности, лучше воспользоваться отдельной конструкцией, которую следует прикрепить к стене. В качестве задней панели обычно выбирают более легкий и тонкий материал, так как задняя сторона не является несущей.

Что касается инструментов, о них также следует позаботиться заранее, чтобы процесс встраивания шкафа не затянулся. Для работы вам понадобятся:

  • уровень, угольник;
  • карандаш, шило, острый нож;
  • дрель с необходимыми сверлами, шуруповерт;
  • ножовка по металлу.

Набор инструментов будет отличаться в зависимости от выбранных материалов, конструкции и особенностей расположения шкафа. Начинать подготовку деталей следует с расчета и раскроя листов на детали. Для этого необходимо начертить нужные элементы с запасом в 3-3,5 мм. Если нет достаточного опыта по ремонту, в работе с режущими инструментами и встроенными шкафами, можно заказать резку листов в специализированной мастерской или магазине. Там это сделают быстро, качественно, строго по вашим размерам. После того как все детали будут нарезаны на элементы, необходимо покрыть кромки пленкой ПВХ.

Завершающей подготовительной работой считается выбор фурнитуры. Сюда относятся ручки для дверей, выдвижных полок, тремпели, крючки, «евровинты» с заглушками.

Инструменты

Наполнение встроенного шкафа-купе

Прежде чем браться за работу, продумай, как твой шкаф будет выглядеть изнутри – возможно понадобится скорректировать и габаритные размеры. Высота отдела со штангой должна быть такой, чтобы туда помещались даже платья или верхняя одежда. Снизу удобно оставить широкие секции для обуви и постельного белья, а сверху – импровизированную антресоль для сезонных вещей.

Продумай, нужен ли тебе отдел для пылесоса или гладильной доски, отдельные секции для головных уборов и аксессуаров, маленькие ящики или крупные выдвижные блоки. Возможно, целесообразнее оставить большие секции и разделить их органайзерами-вкладышами.

Наполнение гардеробных шкафов

Что позволит хранить вещи более аккуратно и системно? Различные дополнительные приспособления в виде крючков, карманов, навесок, выдвижных ящиков со специальными делениями под размещение галстуков, ремней, ювелирных украшений и т.д. Также можно выделить в отдельную группу выдвижные брючницы, полки и корзины под обувь, сумки специфичной формы, раскладываемые из ниш гладильные доски, поворотные зеркала и другие механизмы.

В отдельную группу можно выделить приспособления для размещения одежды на плечиках. В первую очередь, это система Джокер: металлическая труба круглого сечения с диаметром 25 мм, которую можно укомплектовать фланцами, различными держателями и переходниками. Для неглубоких шкафов используют выдвижные поперечные штанги. К премиум сегменту можно отнести пантографы.

Для объемных шкафов-купе и гардеробных комнат предлагаются целые системы хранения – Эльфа, Аристо, Альгот, Стольман и другие. Главное расположить их согласно правильному расчету ширины раздвижных купе, чтобы внутреннее наполнение было функциональным и удобным.

Основные этапы сборки

Перед началом сборки нужно внимательно осмотреть все приготовленные детали и инструменты, чтобы убедиться, что ничего не забыто. Следует подготовить место, начертить схему, узнать, как правильно выполнять работы.

Цоколь

Любая инструкция о том, как собрать шкафы-купе самому, вычислить расположение деталей, начинается с подготовки прочного ровного основания, то есть дна будущего шкафа. Эту составную часть часто называют цоколем, закрепляют с помощью специальных крепежных элементов — конфирматов или еврошурупов.

Инструкция по сборке цоколя:

  1. Сделать разметку (так как сборка шкафа должна осуществляться на специально отведенное место на полу).
  2. По отметкам просверлить четыре или больше отверстий.
  3. Перевернув днище в удобное положение, установить планки, прикрутить их саморезами.

Кстати, чтобы узнать, как грамотно самостоятельно собрать шкаф-купе и понять, правильные ли места были выбраны для карандашных обозначений для креплений, нужно измерить диагонали между ними — они должны быть одинаковыми. При использовании специальных ножек после вкручивания нужно отрегулировать их высоту, уровень.

Если шкаф-купе — стационарный, для плотного прилегания к стене помещения понадобится разборка части плинтуса. Возможно, проще вообще демонтировать его.

Корпус

Схема сборки шкафов-купе на втором этапе предполагает:

  1. Сверление отверстий для установки боковых стенок (так как они будут удерживать полочки и верхнюю часть мебели, выполнять тем самым роль ребер жесткости). Следует просверлить достаточное количество отверстий в дне.
  2. Затем нужно вставить в отверстия анкера.
  3. Проверить крепость деталей в собранном состоянии.

Обзор современных шкафов-купе, классификация моделей, советы по выбору

В зависимости от используемых для корпуса шкафа-купе материалов следует применить необходимое, но и не избыточное количество креплений. Это могут быть еврошурупы. Частота установки крепления для корпуса купе-конструкции может быть рекомендована в прилагающейся инструкции. Обычно она зависит от характеристик используемого для дверей такого шкафа материала. Также немалую роль для дальнейшей эксплуатации играет покрытие, которое может быть шпонированным или ламинированным.

Установка задней стенки

Согласно инструкции по сборке шкафа-купе, присоединение задней стенки производится разными креплениями. Выбор среди вбиваемых или вкручиваемых крепежей не может быть принят без четкого анализа толщины и других характеристик задней стенки.

При осуществлении выбора закрепляющих расходных материалов для стенки шкафа нужно помнить, что неопрятный вид или недостаточно сильные крепления недопустимы. Если установка полок в шкаф-купе будет стационарной, это послужит дополнительным укреплением основы капитальной мебели для хранения вещей.

Для съемных полок в купе-шкафах делают лишь пазы или другие некапитальные крепления, что помогает держаться аккуратным небольшим полочкам, сделанным по внутренней форме собираемого изделия (в противном случае крепежей будет слишком много).

Крепление полок и направляющих

Правильно собрать шкаф купе — значит, не только позаботиться о его внешнем виде, но и удобно установить полочки в выдвижные элементы.

Виды, размеры и дизайн радиусных шкафов-купе, советы по размещению

Инструкция:

  1. Взять измерительные приборы (линейку и карандаш).
  2. Отмерить центр полки сначала на переборках с внутренней стороны шкафа.
  3. Полученные измерения в виде отметок перенести на место сверления посредством тех же приспособлений (линейки, ручки, маркера, карандаш и т.д.)

Сборка своими руками шкафа купе — процесс трудоемкий. Важны все детали. Если речь идет о направляющих пазах для выдвижных ящичков, они обязательно должны соответствовать аналогичным креплениям на ящиках и двигающихся полках. Для правильной установки полок следует придерживаться простого правила: чтобы обеспечить сохранность всех частей шкафа, нужно сделать точный замер места прикручивания полок. Тогда сборка удастся.

Монтаж дверей

Створки шкафа могут крепиться как на верхние, так и на нижние колесики (ролики). Действовать нужно аккуратно, учитывая правила скрытого метода монтажа. При этом всегда следует контролировать толщину просверливаемой для крепления стенки шкафа.

Умение разобрать и собрать шкафы купе, получаемое в результате самостоятельной сборки, позволяет не ошибаться при установке самой важной детали — раздвижных створок. Опытного и аккуратного сборщика мебели отличает способность правильно отмерить нужные расстояния при монтаже мебели

Это в свою очередь определяет внешний вид, а также пользовательские характеристики важного элемента интерьера.

Монтаж внутренних перегородок

По краям мебельных перегородок есть небольшие отверстия, в них нужно поместить чопики, укрепив деревянные соединения. Затем нужно шканты совместить с отверстиями основания. Таким образом вертикальные перегородки ставятся на свое место.

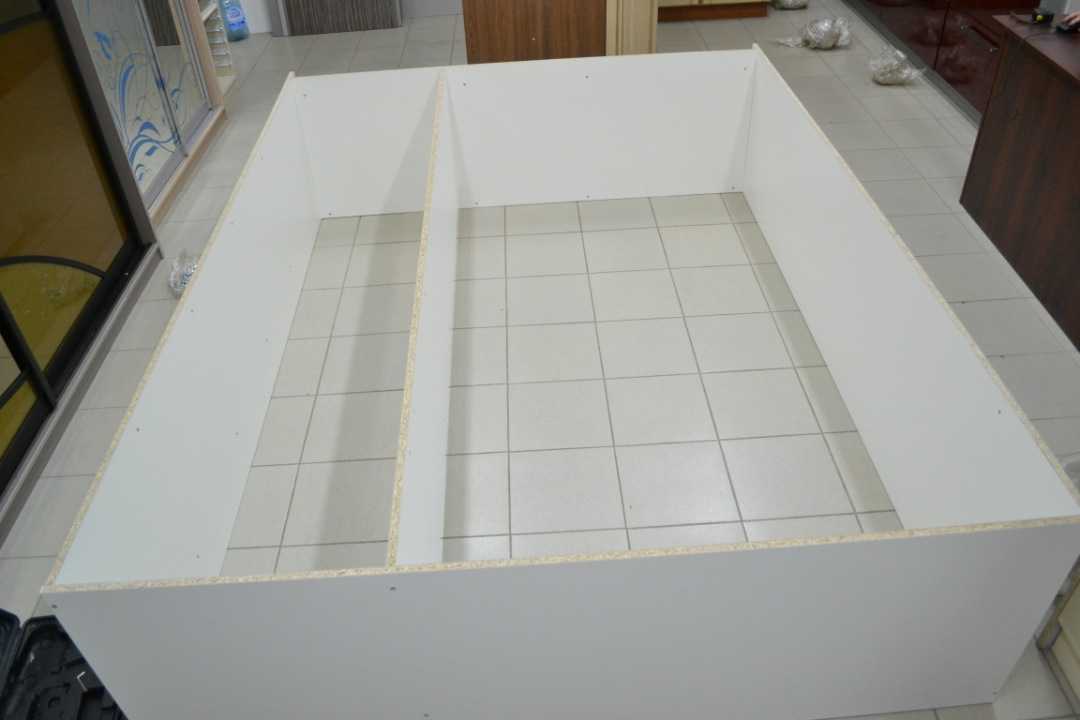

Каркас собран, теперь надо установить внутренние перегородки.

Важно, чтобы прикрепленные перегородки не наклонялись, пока еще полностью шкаф не собран. Для придания жесткости системе, нужно закрепить детали шурупами или саморезами

Допускается также вставка в пазы.

Если отверстия под шканты не заготовлены, то их придется просверлить

Устанавливать детали во время сборки конструкции рекомендуется строго по чертежу, горизонтально или вертикально

На каждом этапе важно не допустить перекосов соединительных частей. В комнате с невысокими потолками работы лучше проводить вертикально

Так как готовый шкаф не нужно будет поднимать.

Радиусный шкаф-купе

К сожалению пошаговых мастер классов по изотовлению радиальных шкафов купе в домашних условиях практически нет в интернете. В основном, все представленные в сети модели являются заводскими изделиями. Дело в том, что радиусные двери изготовить самостоятельно без специального оборудования практически не возможно.

40 чертежей: радиальный шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/radialnyi-shkaf-kupe

240 фото: радиальный шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/radialnyi-shkaf-kupe

Составление проекта

При изготовлении встроенного шкафа своими руками первым делом необходимо подумать о составлении схемы, произвести расчет требуемых материалов. В расчете следует предусмотреть все нюансы, чтобы использование готовой мебели было максимально эффективным. Стоит продумать, где будут располагаться шкафчики, полки, вешалки и прочие элементы для удобного пользования шкафом. Важным преимуществом встроенного шкафа для обладателей хрущевки является возможность встройки «под себя», чтобы максимально задействовать все свободное пространство шкафчиками, подобрать оптимальные размеры полок, выбрать расположение всех элементов.

Лучше, если ближе к потолку будут встроены штанги для тремпелей, это позволит с пользой использовать пространство шкафа сверху. Достаточное расстояние между полками для одежды – до 40 см. Если в дальнейшем планируется встраивание телевизора, музыкального центра или другой техники, следует выделить место. Если вы изготавливаете встраиваемую кухонную мебель, заранее подумайте о духовке. Для нее потребуется специальное место.

Обязательно нужно сделать чертежи, где наглядно видно, как будет выглядеть встраиваемая мебель. Если нет должного опыта их составления, можно найти готовые проекты по расчету, изготовлению встраиваемой конструкции с чертежами ниже. Там подробно показано, как сделать встроенный шкаф своими руками в хрущевку, а также специалисты, разбирающиеся в шкафах, или домашние мастера, уже делавшие прежде расчет, когда встраивали кухню для новой духовки на даче своими руками или делали угловой шкаф своими руками дают полезные советы. Там же будут фото готовых переделанных проектов. Можно воспользоваться помощью компьютерных программ, чтобы спроектировать встраиваемый шкаф со всеми мельчайшими подробностями и схемами.

Важные особенности при проектировании:

в зависимости от того, ровные ли стены, потолок в том месте, где планируется встраивать шкаф, определяется фронт дальнейших работ. Необходимо исключить все неровности поверхностей, чтобы конструкция была устойчивой и не разрушилась;
вся фурнитура должна быть одного стиля и цвета, располагаться на одном и том же расстоянии друг от друга;
следует избегать использования слишком длинных панелей

Их довольно сложно устанавливать, со временем они могут провиснуть;
большое внимание стоит уделить полу. Его поверхность должна быть ровной и твердой

Паркет или линолеум не сможет выдержать слишком тяжелую мебель, а ламинат пойдет волнами;
при установке всех элементов необходимо брать в расчет, что крупные детали из дерева на пару миллиметров расширятся за счет воздействия влаги, поэтому между ними стоит оставлять небольшие зазоры.

Если вы планируете добавить в мансардный шкаф стеклянные или зеркальные элементы, лучше использовать специальное защитное покрытие. Оно поможет защитить детали от царапин при эксплуатации.

Крепление задней части

Данный этап можно считать уже заключительным. Стенку шкафа сзади обычно делают из ЛДВП, толщина которой составляет от 3 до 4 миллиметров. Крепится она при помощи, уже положенный с покупкой шкафа, мебельных гвоздей, или специальных шурупов не больших размеров 4*16 и подкладочных уголков. Конечно же более надежный и крепкий вариант – это шурупы с подкладочными уголками, они будут надежно фиксировать заднюю стенку, и не дадут ей провалится в отличие от мебельных гвоздей. Поэтому при покупке шкафа сразу убедится какие комплектующие входят в сборку мебели.

Обратите внимание!

  • Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)

  • Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)

  • Дымоход своими руками — подробное описание как и из чего построить эффективны дымоход (110 фото)

Прикрепляем ЛДВП по всей задней части корпуса шкафа, к его внутренним перегородкам и плотно зафиксированным полкам, это придаст задней стенке большую защиту.

Собрать заднюю часть можно на ранних этапах, когда шкаф находится еще в лежачем состоянии, но лучше всего это оставить на данный этап, дабы не испортить тонкую стенку.

Шкаф-купе своими руками: бюджетный вариант

Вы намного упростите себе процесс сборки, если закажете все детали и фурнитуру шкафа в мебельной мастерской, ведь приобретать необходимое оборудование для того, чтобы распилить и закромить несколько деталей – бессмысленно. При этом сам шкаф вам обойдется недорого, так сказать бюджетный вариант.

К тому же, для сборки раздвижной системы потребуется довольно приличное пространство и сборочный стол. Согласитесь, не каждый может выделить под сборку дверей трехдверного шкафа-купе отдельную комнату и, тем более, собрать для этого специальный стол.

Самым распространенным материалом для изготовления корпуса шкафа является ДСП, хотя, конечно, вы можете заказать детали из плиты МДФ.

У вас есть возможность выбирать между богатой палитрой древоподобных расцветок и однотонных ярких. Что касается раздвижных дверей, то тут также широкий выбор наполнения. Например, вы можете заказать двери с:

  • зеркалом;
  • матовым зеркалом;
  • зеркалом с пескоструйной обработкой;
  • матовым стеклом;
  • стеклом с фотопечатью;
  • ротанговой плитой;
  • фрезерованной МДФ плитой;
  • МДФ плитой, обтянутой кожзаменителем (получается, кстати, очень интересно и необычно).


Двери шкафа купе в темных тонах Хотелось бы отдельно остановиться на облицовывании деталей кромкой. Это отдельная услуга, которая также предоставляется мебельными цехами. Ниже приводится схема размещения кромки.


Зеркало с пескоструйной обработкой

Вы можете просто распечатать схему, которая будет прикреплена в конце статьи в архиве, и при заказе деталировки передать ее специалистам мебельной фирмы. Она же послужит и списком необходимых деталей. Советуем вам заказывать облицовывание пластиковой кромкой толщиной 0,5 мм.


Стильные двери шкафа купе из кожи

В этой статье мы рассмотрим процесс сборки трехстворчатого шкафа-купе, габариты которого 2300*2400*600 (ширина*высота*глубина), в цвете «Ольха натуральная», а раздвижные двери будут иметь комбинированную структуру, состоящую из глянцевого и матового зеркального полотна. Сама система предполагается закрытого типа, цвет профиля: шампань.

Вы можете вносить свои коррективы в дизайн шкафа-купе, который предлагается в этой статье, при этом основные моменты сборки и расчетов будут оставаться такими же.
