Зачем нужны ик прожекторы для видеонаблюдения?

Аналоговая и цифровая (IP) камера с ИК подсветкой

Разница между аналоговой и цифровой камерой в способе обработки сигнала. И те, и другие системы успешно применяются для ночного видеонаблюдения. Все отличия зависят от модели видеокамеры и вложенных производителем технических характеристик.

Аналоговая камера

Принцип работы аналоговой камеры видеонаблюдения:

  • Световой поток попадает в объектив устройства видеонаблюдения.
  • Линза видеокамеры служит усилителем потока.
  • Внутренняя ПЗС-матрица (прибор с зарядовой связью) получает сконцентрированный пучок фотонов, перерабатывает их в электрический сигнал, который передаётся по кабелю на принимающее устройство.
  • В роли принимающего устройства могут выступать персональный компьютер (ПК) со встроенной платой видео захвата или видеорегистратор.
  • Аналоговая система передаёт сигнал в первоначальном виде.
  • Если стоит задача вести видеонаблюдение в ночное или преимущественно в ночное время, монохромные (чёрно-белые) аналоговые камеры, подходят для этого лучше, чем цветные. Это обусловлено конструкцией и принципом действия аналоговой монохромной камеры.

Преимущества

  • Взаимозаменяемость старых аналоговых устройств на более современные, без прокладки новых кабельных линий.
  • Простота монтажа.
  • Видео поступает без задержек.
  • Простота настроек.
  • Низкая цена по сравнению с цифровыми конкурентами.
  • Отсутствует принцип шифрования, соответственно уровень защиты от постороннего вмешательства низкий.
  • Обязательно наличие видеорегистратора.

Цифровая (IP) камера

Принцип работы цифровой (IP) камеры видеонаблюдения:

  • Цифровые устройства передают видео и аудио сигнал на процессор.
  • Процессор в свою очередь обрабатывает цветность, яркость, другие параметры изображения.
  • После обработки, видеофайл поступает в компрессор для сжатия файлов, затем, данные передаются на сетевой контроллер.
  • После полной обработки файлов, информация становится доступна удалённо или на мониторе через видеорегистратор.
  • Каждой камере при подключении присваивается IP-адрес, это обеспечивает нормальную работу IP устройства видеонаблюдения.

Преимущества

  • Возможность беспроводной (удалённой) связи с камерой видеонаблюдения.
  • Круглосуточный удалённый доступ к архиву.
  • Возможность вести аналитическую съёмку.
  • IP устройства имеют канал шифрования, что обеспечивает защиту данных.

Какими бывают?

Рынок таких прожекторов широк. Все зависит от функций их использования.

  1. Аккумуляторный диодный прожектор. Главным его плюсом является большая площадь светового охвата, минусом – требуется зарядка после 4 часов использования.
  2. Для помещений, где темно (ангаров, погребов). В них используют переносной светильник.
  3. Помимо типовых осветительных приборов с энергопитанием, есть и независимые модели. Один из них — фонарь на батарейках.
  4. Уличные приборы используются для парков и дорог в городе, стадионов, открытых бассейнов. Они крепятся кронштейнами к стенам домов, устанавливаются на столбах и дают более мощное освещение.
  5. Строительный прожектор используется для вечерних и ночных работ на стройплощадках, где не проведено освещение.
  6. Портативный – по своей сути, это маленький диодный фонарь, который занимает мало места. Оно необходим для освещения тротуара, лестницы и так далее.
  7. Фонарь ручной поможет не только подсвечивать дорогу ночью. Он может спасти мобильный телефон, когда тот разрядился. Так он осуществляет функцию Power Bank.
  8. Налобный – само название говорит за себя. Его одевают на голову, когда рукам надо работать или нести груз. Таким образом, он освещает путь.
  9. Лампа с красным цветом свечения. Применяется в теплицах для роста растений. Ее используют еще в автомобилях, индикаторных лампах, фотолампах.
  10. LED обозначает диод. Это подтип светодиода, который образовывает луч, когда через него пройдет электроток. Его применяют для индикации в микроэлектронике. Он включает огонек, когда схема запитана. Мы можем встретить их везде ­– в планшете, сотовом телефоне, видеокамере.

Они имеют простую конструкцию. Светодиодные датчики даже маленькой мощности создают целенаправленные и мощные световые лучи. Аккумуляторный прожектор на 12 вольт имеет сверхвысокий показатель пожарной и электрической безопасности. В связи с этим он эксплуатируется практически везде.

Разновидностью светотехнических изделий, применяемых для искусственного освещения различных объектов, является очень яркий прожектор мощностью 50 Вт.

Принцип действия ИК прожекторов

Механика работы и идея применения ИК лампы для видеонаблюдения достаточно проста. В ночное время, при низком уровне естественного освещения — камера не может формировать изображения, поскольку элементы сенсора просто не изменяют своих характеристик.

Вариант организации постоянного фона видимого спектра — достаточно дорог. Он потребует применения мощных прожекторов, повлечет за собой расходы на закупку оборудования, включит стоимость постоянного обслуживания в виде замены сгоревших ламп или светодиодных ячеек.

Не стоит забывать и о расходах на оплату электроэнергии.

Инфракрасная подсветка для видеонаблюдения использует свойства светочувствительного сенсора камеры. Данный элемент способен фиксировать не только волны видимой части спектра, но и захватывать ИК диапазон.

В результате можно получить достаточно четкую и контрастную картину по засвечиваемой площади. Но есть несколько особенностей, которыми характеризуется ИК подсветка для камеры видеонаблюдения.

  1. Мощность светодиодов недостаточна для расширения площади наблюдения.
  2. Установка более мощной подсветки может повлечь за собой необходимость оборудовать камеру дорогими блоками питания, усиления линий передачи мощности, что повлечет за собой удорожание технического решения.

Из-за перечисленных выше сложностей, среднестатистическая камера, в оснащение которой входят ИК светодиоды для видеонаблюдения — может формировать изображение объектов, отстоящих на 10-20 метров, а также обеспечивать обзор ограниченной площади.

Иначе выглядит ситуация с применением внешних источников засветки. Инфракрасный прожектор представляет собой большое количество светодиодов, оптимально использующих мощность источника питания.

Такое устройство способно засвечивать большую площадь без значительных трат энергии. При этом инфракрасный прожектор для видеонаблюдения своими руками может строиться на двух базовых механиках:

  • с постоянной подачей напряжения на светодиоды. Такое решение отличается потреблением энергии, которое линейно растет в зависимости от числа установленных излучателей. Кроме этого, срок работы полупроводниковых элементов ограничен, необходимо организовывать отвод тепла;
  • схемы с импульсным питанием гораздо практичнее. Они несколько сложнее в аппаратной реализации, но легко настраиваются. Установив ИК светодиоды для видеонаблюдения своими руками и отрегулировав схему до получения качественной картинки с камеры — легко добиться снижения потребления энергии, малого выделения тепла. Срок жизни полупроводниковых элементов также значительно возрастает.

При этом общая механика применения самодельного устройства — аналогично той, которую имеет инфракрасная подсветка для камер видеонаблюдения. Отдельно стоящий прожектор обеспечивает равномерную засветку большой площади мониторинга, гарантирует опознавание объектов на значительном расстоянии, предлагает оптимизацию энергопотребления и стоимости системы в целом.

Как сделать ИК подсветку для видеонаблюдения своими руками

Простейшая схема, по которой строится ИК подсветка для камеры видеонаблюдения своими руками, выглядит как линейная структура, где параллельно соединяются:

  1. последовательно включенные диоды, число которых подбирается в соответствии с напряжением источника питания;
  2. последовательно подключенными резисторами, работающими в роли ограничителя тока, номинал элементов выбирается в соответствии с характеристиками применяемых полупроводниковых светоизлучателей.

Данная схема реализует принцип постоянного питания. Такая ИК подсветка для камеры видеонаблюдения надежна, однако при росте мощности возникают проблемы с перегревом заключенной в корпус структуры, а также — удорожается нужный источник напряжения. Гораздо привлекательнее выглядит схема с импульсным управлением диодами.

ИК ПОДСВЕТКА ДЛЯ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Данная характеристика настолько важна для камеры ночного видения, что ей необходимо вынести в отдельный раздел. По техническому исполнению различают два способа инфракрасной подсветки:

  • встроенная;
  • внешняя.

Оба типа подсветки работают с ИК излучением с длиной волны 730-900 нм. Это невидимый для человеческого глаза спектр светового излучения, который улавливает светочувствительная матрица видеокамеры, интерпретируя его в монохромное изображение.

Важным преимуществом ИК освещения над осветительными приборами видимого спектра является их незаметность. Злоумышленник не осведомлён попал ли он в поле зрения камеры, а система вполне может проследить за его действиями.

ВСТРОЕННАЯ ИК ПОДСВЕТКА

Такие камеры отличаются большим количеством светодиодов, соответственно, большей мощностью. Эта компоновка ночных видеокамер видеонаблюдения не является оптимальной. Ее дальность редко превышает 10-15 м.

Если производители на камере или в техпаспорте устройства указывают дальность встроенной ИК-подсветки более 20 м, то это очередной рекламный трюк.

В объяснении мелким шрифтом, скорее всего, указано, что эффективная дальность видеосъемки в ночное время рассчитана на естественное освещение ночью при полнолунии, при котором уровень света составляет 0,3-0,1 люкс.

Кроме того, для обеспечения дальности освещения превышающем 10 м суммарная мощность ИК светодиодов может превысить 10 Вт, что увеличит токопотребление только модуля подсветки до 1 Ампера.

При функционировании с такой мощностью светодиоды выделяют большое количество тепла и конструкция камеры должно предусматривать возможность его отведения от остальных устройств. Как правило, применяются пассивные радиаторы, однако в теплое время года такое техническое решение может быть недостаточным.

В случае с купольной камерой при размещении светодиодов внутри корпуса может возникнуть эффект отражения, ведущий к фоновой засветке изображения.

ВНЕШНИЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

При выборе внешнего осветительного прибора в инфракрасном диапазоне опытные инсталляторы систем видеонаблюдения ориентируется на следующие критерии:

Длина волны.

Человек воспринимает световое излучение в диапазоне 400-700 нм. И несмотря на то что инфракрасный спектр начинается с 730 нм небольшое свечение источника ИК излучения ещё может быть заметно.

После частоты 850 нм качество изображения существенно ухудшается из-за снижения дальности и мощности излучения. Поэтому оптимальным вариантом являются источники с узким диапазоном ИК излучения — 750-850 нм.

Дальность обнаружения.

Несмотря на то что этот параметр сильно зависит от чувствительности матрицы самой камеры, увеличить дальность подсветки можно, сконцентрировав пучок света (при этом уменьшается угол излучения) на контролируемом объекте.

Естественно, различные модели ИК прожекторов имеют разную дальность излучения, зависящую от количества светодиодов и потребляемой мощности.

Угол излучения.

Необходимо выбирать такой прожектор, чтобы угол излучения был больше чем угол захвата камеры видеонаблюдения. Только в этом случае можно избежать затемнения краев изображения или световых пятен посредине.

Энергопотребление.

Рабочее напряжение большинства ИК прожекторов составляет 12 В (как и у стального слаботочного оборудования) сила потребляемого тока находится в диапазоне 0,35-1,2 А.

КЛАССИФИКАЦИЯ ИК ПРОЖЕКТОРОВ ПО ДАЛЬНОСТИ ИЗУЧЕНИЯ

У производителей принято разделять источники ИК подсветки по дальности излучения на следующие категории:

Ближнего действия.

Расстояние 1,5-10 м. Используются преимущественно в помещениях. Применяются в больницах, банках, кассах и других финансовых учреждениях, где в ночной период времени необходимо обеспечить качественную видеосъемку, но без применения подсветки видимого спектра.

Среднего радиуса действия.

Расстояние до 60 м. Угол излучения 120-160. Используется для освещения открытой территории средней и большой площади.

Дальнего действия.

Расстояние до 300 м. Угол излучения 20-60. Формирует узкий направленный пучок ИК излучение, сконцентрированное на отдельном объекте. Используются преимущественно на дорогах и режимных объектах. Последнее время нашли применение в клубах и кинотеатрах для ведения незаметного видеонаблюдения в условиях затемнения.

Особенности работы

Нет ничего сложного в работе инфракрасной лампы, которая используется для наружного видеонаблюдения. Часто камеры в ночное время без дополнительного освещения не могут сформировать четкую картину. Бюджетным вариантом является установка инфракрасного прожектора. Благодаря светочувствительному сенсору камеры данное устройство способно четко фиксировать как видимую для камеры площадь, так и имеет возможность перехвата ИК-диапазона. Таким образом, камера получает возможность показать очень четкую картину всей площади, на которой ведется видеосъемка.

ИК-подсветка обладает рядом особенностей, о которых необходимо знать потенциальному покупателю:

  • Мощности светодиодов прожектора недостаточно для увеличения диапазона видеонаблюдения.
  • Не спешите устанавливать более мощную подсветку, так как этот вариант считается неэкономичным и в результате может привести к незапланированным растратам. Например, после установки более мощного оборудования владельцу придется приобретать блоки питания и усилить линию передачи мощности.

Данные особенности дают возможность обычной камере, в структуру которой входят ИК-светодиоды, фиксировать изображение объектов дальностью лишь 10-20 метров. Уличная камера при таких обстоятельствах не включает в себя формирование изображений дополнительных диапазонов, а может предоставлять обзор лишь ограниченной площади. Что касается внешних источников засветки, то с таким решением дела обстоят гораздо лучше. ИК-прожектор – это огромное количество светодиодов, которые способны эффективно использовать мощность источника питания. С таким приспособлением не придется затрачивать много энергии для освещения большой площади.

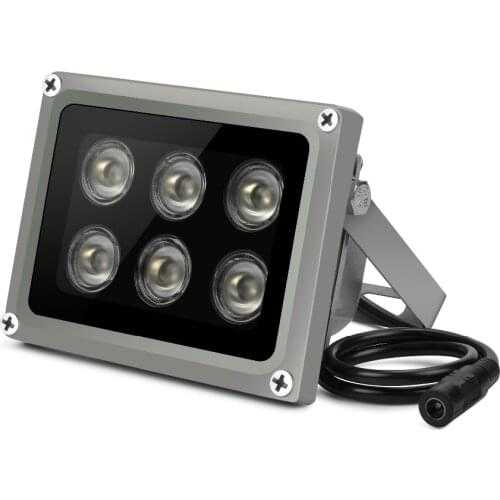

Что такое инфракрасный прожектор

Многие модели камер видеонаблюдения, особенно предназначенных для наружной установки, оборудуются собственным источником инфракрасного излучения. Светодиоды, излучающие на определённой длине волны, монтируются вокруг объектива и позволяют видеокамере, даже в полной темноте, отслеживать объект и транслировать отчётливое изображение на монитор.

Такая подсветка имеет некоторые негативные моменты:

  • Нагрев светоизлучающих диодов
  • Недостаточная мощность
  • Возможная засветка изображения

Несмотря на то, что светодиоды имеют невысокую температуру, их нагрев может привести к сбоям в работе электроники камеры. Количество светодиодов, которые можно разместить вокруг объектива, ограничено, поэтому мощность и соответственно дальность такой подсветки невелика.

Инфракрасный прожектор используется в тех случаях, когда требуется «подсветить» большую территорию или когда охраняемая зона находится далеко от камеры видеонаблюдения и мощности излучателя камеры будет недостаточно.

Объектив видеокамеры закрыт стеклом, поэтому часть инфракрасного излучения может отразиться от него и попасть на ПЗС матрицу видеокамеры, что приведёт к засветке изображения.

Элементы конструкции

Инфракрасный прожектор состоит из следующих элементов:

  • Панель со светоизлучающими диодами
  • Светофильтр
  • Драйвер питания
  • Герметичный корпус

Мощные светодиоды инфракрасного излучения обеспечивают работу камер видеонаблюдения при полном отсутствии освещения и на большой площади. ИК прожектор излучает в диапазоне 750-950 нанометров, и в начале этого диапазона свет прожектора может быть слегка заметен. Чтобы не демаскировать устройство, в нём используется фильтр, полностью поглощающий видимую составляющую инфракрасного излучения. Светоизлучающие диоды питаются низким напряжением 12 В, кроме того для их корректной работы необходимо ограничение по току. Для того чтобы прожектор можно было подключать к сети 220 В, в нём установлен специальный драйвер. Поскольку такие прожекторы преимущественно устанавливаются вне помещений, вся электронная схема помещается в герметичный влагонепроницаемый корпус.

Светодиодные прожекторы инфракрасного излучения обладают целым рядом преимуществ перед ламповыми аналогами:

  • Высокая экономичность
  • Длительный срок службы
  • Безопасность

По сравнению с инфракрасными лампами, светоизлучающие диоды потребляют намного меньше энергии. Эта величина отличается примерно в 10 раз. Срок службы инфракрасных диодов может достигать 50 000-70 000 часов. Температура этих приборов не превышает 60-70 градусов, поэтому инфракрасный прожектор абсолютно безопасен в пожарном отношении.

Камера ночного видеонаблюдения (с ИК подсветкой) с датчиком движения

Датчик движения или любой другой датчик для системы видеонаблюдения прекрасно дополняет функцию записи видео. Ведь камера срабатывает в момент появления в её поле зрения посторонних объектов, каких либо движений, звуков и др.

Характеристики камеры ночного видеонаблюдения с датчиком движения

Метод обнаружения движущейся цели

  • Программный. Программный метод подразумевает постоянный мониторинг ситуации датчиком движения. Устройство сравнивает между собой текущие и предыдущие кадры. В случае каких-либо изменений, запускает функцию съёмки камеры видеонаблюдения. Но следует понимать, что программный датчик движения может срабатывать на качающиеся деревья, мигающий свет и т.д.
  • Аппаратный. Очень часто, при аппаратном методе, датчик вынесен отдельно. Реагировать такой датчик может на излучаемое тепло, ИК излучение (все живые существа излучают ИК), конкретные звуки или громкость звуков. Всё зависит от предпочтений и условий эксплуатации на охраняемом объекте, ведь датчик можно подобрать индивидуально.

Типы датчиков

  • Пассивные. Такой тип датчика улавливает посылаемое объектом излучение. Это может быть: 1. Тепло. Любое живое существо излучает тепло. Эффективней работает в прохладном месте. 2. ИК излучение. Такие датчики ещё называются PIR датчиками (passive infrared, с англ. пассивный ИК датчик). PIR датчик улавливает ИК излучение от живых объектов.  Кстати, ИК излучение от человека находится в диапазоне около 9 мкм (микрометр).
  • Активные. Датчики активного типа посылают сигнал, а затем принимают и анализируют его уже отражённым. Активные датчики бывают: 1. Ультразвуковые. Посылает ультразвук. 2. Инфракрасные. Отправляет инфракрасное излучение (безвредное для людей и животных). 3. Фотоэлектрический. Посылает невидимый пучок света. 4. Микроволновый.  Посылает электромагнитные волны. 5. Томографический. Основан на радиоволновом излучении.

Тип подключения датчиков движения

  • Проводной. Питание  получает от сетевого адаптера. Необходимое напряжение от 4,5 В — 20 В.
  • Автономный. Питание может быть от встроенного аккумулятора или батареек.

Установка датчика движения

По месту монтажа датчики делятся на:

  • Внутренние.
  • Наружные.

И внутренние и наружные датчики монтируется на стену, потолок, шест и т.д.

Преимущества

  • Позволяет экономить место на жёстком диске, карте памяти и т.д.
  • Экономит электро энергию, т.к. во время работы датчика все функции камеры видеонаблюдения находятся в спящем режиме, а сам датчик потребляет мало энергии.

Какие бывают и зачем нужны инфракрасные фонари?

Инфракрасные осветительные приборы необходимы во многих сферах и отраслях нашей жизни. Охотники уже давно оценили их эффективность и незаменимость, ведь инфракрасный свет невидим людям и многим животным. С таким фонарем очень удобно перемещаться по местности, при этом не пугая животных и не привлекая к себе внимания. ИК фонарь имеет большое количество преимуществ перед обычным, используя специальные приспособления (например, очки ночного видения), можно хорошо видеть в темноте, такой осветительный прибор позволяет лучше отследить движение животного. Инфракрасные фонари бывают двух основных видов:

  • лазерные;
  • светодиодные.

Принцип работы первых основан на когерентном излучении, увидеть его можно только при помощи специальных очков. Такие приборы необходимы если требуется тщательно скрыть местонахождение человека или направление цели. Светодиодные фонари более просты в эксплуатации, они излучают свет, который улавливается специальным приемником. Именно последний вариант и пользуется большим спросом, их стоимость доступна, эксплуатация проста и не требует специальных навыков.

Общие характеристики беспроводной камеры видеонаблюдения

Организовывая беспроводное видеонаблюдение, необходимо учитывать несколько особенностей:

  • Расстояние видеокамер от видеорегистратора, роутера, сервера, мониторов.
  • Наличие помех в виде хозяйственных построек или деревьев.
  • Возможность влияния электромагнитных помех и их уровень.
  • Наличие интернета или покрытия сотовой связи.

Питание беспроводной камеры

Поскольку для камеры видеонаблюдения необходимо питание, определение «беспроводная» не совсем верно.

  • Питание на беспроводную камеру видеонаблюдения подаётся с помощью сетевых адаптеров 12В/24В.
  • Питание может осуществляться с помощью аккумулятора, который заряжается, опять же, от сети, или при помощи солнечных батарей. Аккумулятор заряжаемый от солнечных батарей способен работать автономно весь срок службы самого аккумулятора.

Качество изображения

Разрешение камеры видеонаблюдения

В идеале, разрешение должно совпадать с числом пикселей. Для этого нужно перемножить разрешение и сравнить с заявленным количеством пикселей. Например, разрешение 1920 x 1080 это 2 073 600 пикселей, т.е камера должна соответствовать 2 Мп. Если этот параметр не совпадает, значит количество пикселей или разрешение накручено искусственно, и высокого качества видео скорее всего вы не получите.

  • Разрешение аналоговых камер видеонаблюдения до 8 Мп (4К UltraHD).
  • Разрешение цифровых камер видеонаблюдения 33 Мп (8K UHD).
Частота кадров

Частота кадров, это параметр, который указывает сколько кадров в секунду делает видеокамера, изменить частоту можно в настройках видеокамеры. Высоким считается показатель 25 кадров/сек и выше

Такая частота, как правило, применяется на объектах где требуется повышенное внимание и высокое качество изображения

Во всех остальных случаях, например, для частного применения дома, на даче, вполне достаточно частоты до 15 кадров/сек. Высокая частота кадров на прямую влияет на объём информации на карте памяти, жёстком диске.

Угол обзора и фокусное расстояние камеры  видеонаблюдения

Чем меньше фокусное расстояние, тем шире угол обзора. Для более детальной картинки необходима камера с большим фокусным расстоянием, и малым углом обзора. Под фокусным расстоянием следует понимать расстояние от оптического центра объектива до фокальной плоскости (матрицы). К слову, человеческий глаз имеет угол обзора 60°.

Светочувствительность

Светочувствительностью называют порог затемнённости, при котором видеокамера способна вести полноценную видеозапись. Чем меньше численный показатель светочувствительности (измеряется в Люксах, Лк), тем более чувствительна камера.

Корпус камеры видеонаблюдения

Внутренности камеры видеонаблюдения помещаются в корпус, который имеет различную форму, в зависимости от условий эксплуатации. Корпус камеры видеонаблюдения бывает:

  • Купольная камера. Чаще всего это уличная камера, которая крепится к потолку или карнизу на горизонтальную поверхность.
  • Цилиндрическая камера. Компактная камера для улицы и внутри дома, может дополняться поворотным механизмом.
  • Бескорпусная камера или модульная. Такими устройствами комплектуются купольные камеры, скрытые камеры, также, камеры модульного типа помещают в защитные кожуха.
  • Скрытая камера или мини камера. Миниатюрное устройство, которое устанавливается скрытно от глаз, или может быть замаскировано под предмет интерьера.
  • Видеоглазок. Устанавливается во входную дверь в дом или квартиру, уличную калитку. Существует возможность беспроводного управления и наблюдения с камеры видеоглазка.

Беспроводная камера видеонаблюдения поворотная (PTZ камера)

Камера с поворотным механизмом обеспечивает максимально возможный угол обзора. Это значительно расширяет обзор с помощью одной единственной камеры, что позволяет сэкономить на покупке нескольких бесповоротных устройств. Помимо функций наблюдения, поворотная камера может выполнять функцию слежения (одна из многочисленных возможностей аналитической съёмки IP-камер).

Характеристики беспроводной поворотной камеры

Поворотную камеру целесообразней устанавливать на столб, в зависимости от модели, это даёт горизонтальный обзор камеры 360° и вертикальный 180°.

Скорость поворота камеры. В ручном режиме камера способна поворачиваться со скоростью 300 град/сек. В автоматическом режиме скорость 600  град/сек.

Приближение. Практически все поворотные камеры обладают функцией приближения. Приближение может составлять от 3 до 36 крат.

Привод поворотной камеры. В зависимости от привода, меняется и область применения поворотной камеры. Так, поворотный привод бывает:

  • Зубчатый. Устаревший механизм, камеры с зубчатым приводом стоят дешевле других, так как такой механизм обладает большой погрешностью при остановке.
  • Ременной. Оптимальный вариант цена/качество, сравнительно не высокая погрешность.
  • Прямой привод от электродвигателя. Считается самым дорогим механизмом для поворотной камеры, однако, обладает минимальной погрешностью.

Преимущества беспроводной поворотной камеры

  • Большой угол обзора.
  • Движение камеры, маршрут, интервал можно запрограммировать.
  • Возможность удалённого управления движениями поворотной камеры.

Недостатки беспроводной поворотной камеры

  • Необходимость проводить ревизию поворотного механизма.
  • Недостаток вытекает из преимущества. В то время пока объектив камеры направлен в одну сторону, у неё появляется большая «мертвая зона» в другой стороне. Поэтому применение одной камеры малоэффективно.

Выбор инфракрасного прожектора

При выборе инфракрасного прожектора следует обратить внимание на его технические характеристики. Их немного:

Их немного:

  • Длина излучаемой волны
  • Длина зоны обнаружения
  • Угол освещения
  • Энергопотребление

Длина волны может быть указана в технической документации на прожектор, но при выборе устройства она большой роли не играет. Длина зоны определяется условиями эксплуатации видеонаблюдения. Для того чтобы у камеры наблюдения не было «мёртвых» зон, угол освещения ИК прожектора должен быть больше угла обзора видеокамеры. Инфракрасные светодиоды достаточно экономичные приборы и их потребляемый ток редко превышает 1 А. В комплекте с прожектором поставляются крепёжные устройства для его правильной установки.

Какими бывают?

Прожектор — это своего рода светильник, в который монтируется источник освещения. По особенностям использования светильники делятся на несколько видов.

Встроенные или скрытые. Оборудование встраивается в плоскость поверхности либо выступает в качестве декоративного элемента.

По типу света прожекторы делятся на несколько разновидностей.

Галогенные. В таких приборах используются галогенные лампы, состоящие из баллона, наполненного буферным газом, и вольфрамовой спирали. Изначально лампы наполнялись атомами йода, но из-за реакции, происходящей внутри (вещество разъедало металлическую поверхность), оттенок освещения становился зеленым. Позже производство перешло на работу с атомами хлора, брома и фтора. Сейчас изготовители наполняют баллоны бромистым метилом. Такие изделия стоят дороже, но они имеют высокие показатели мощности и срока службы. По структуре галогенные лампы бывают линейного или капсульного типа, со встроенной наружной колбой, с внутренним отражателем. В основном используются для освещения объектов, где не требуется интенсивный свет. Для улицы галогенные прожекторы не подходят, так как сильная влажность может привести к взрыву

КАМЕРА НОЧНОГО ВИДЕОНАБЛЮДЕНИЯ С ДАТЧИКОМ ДВИЖЕНИЯ

В случае необходимости совместного использования в камере видеонаблюдения ИК подсветки и датчика движения возникают несколько вопросов связанных с тем, что оба эти прибора работают в одном инфракрасном диапазоне.

Не будет ли мешать излучение ИК-прожектора датчику движения, установленному на камере в случае как аппаратного, так и программного исполнения.

Если ИК-прожектор имеет высокую интенсивность излучения, влияющую на детектор движения, его рекомендуется устанавливать позади камеры или под углом к устройству. В этом случае излучение не будет воздействовать непосредственно на чувствительный сенсор детектора или на светочувствительную матрицу, вызывая засветку.

В случае если используется дополнительный аппаратный датчик движения, не будет ли его излучение вызывать срабатывание программного датчика движения в самой камере.

Как правило, ИК излучение детектора движения слишком слабо, чтобы восприниматься матрицей видеокамеры, которая является основным чувствительным элементом программной детекции движения.

Если необходимо установить дополнительный ИК-прожектор на камеру, имеющую собственную интегрированную ИК-подсветку и аппаратный детектор движения, не случится ли зацикливания при их срабатывании.

К примеру, вечером, после наступления сумерек, автоматически включается ИК-прожектор. Детектор движения реагирует и активизирует камеру с собственной ИК-подсветкой. Становиться «светлее» и ИК прожектор выключается, после чего выключается и детектор движения. И так по циклу.

Такое зацикливание невозможно, так как фоточувствительный сенсор, активирующий ИК-прожектор настраивается на видимый спектр диапазона излучения и на него не сможет оказать ключевое влияние только ИК излучение.

НЕКОТОРЫЕ АСПЕКТЫ ЭКСПЛУАТАЦИИ ИК КАМЕР

Высокая светочувствительность матрицы приводит к тому, что при наличии в воздухе мелких частиц, ИК свет, отражающийся от них приведет к полной непригодности получаемого изображения. Данный эффект аналогичен фотографированию снегопада ночью со вспышкой.

На фотографии будут видны только пролетающие вблизи снежинки. Видеокамеры имеют большую чувствительность и будут реагировать на снег, дождь или пыль.

Альтернативой является камер, действующих по принципу прибора ночного видения. Они имеют высокую стоимость и узкий сектор специфических задач.

Средний срок службы качественных светодиодов составляет 25-50 тыс. часов. При эксплуатации 10-12 часов в сутки составляет 5-7 лет. После этого они начинают выгорать, в зависимости от конструкции подсветки либо снижается дальность обнаружения, либо подсветка полностью выходит из строя.

Это особенно важно для камер с интегрированной подсветкой. Таким образом, чтобы камера ночного видеонаблюдения дальше выполняла свои функции необходимо будет обеспечить ее внешним ИК-прожектором.. Организация масштабной системы ночного видеонаблюдения имеет достаточно много нюансов, поэтому она требует не только профессиональных исполнителей, но и значительного опыта

Организация масштабной системы ночного видеонаблюдения имеет достаточно много нюансов, поэтому она требует не только профессиональных исполнителей, но и значительного опыта.

Вместе с тем рынок систем безопасности предлагает довольно много бюджетных вариантов для контроля небольших объектов, таких как гараж, автомобиль возле дома, офисное помещение, квартира и т.п. Эффективность ночной съемки такого оборудования достаточна для решения поставленных задач, а установку вполне может осуществить сам владелец.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Недостатки и преимущества

Как и любое технологическое устройство, ИК-прожектор имеет свои плюсы и минусы в применении. Вот что необходимо знать о преимуществах данного устройства:

  • незначительное энергопотребление;
  • высокая износостойкость;
  • безопасность;
  • оптимальный уровень дальности действия.

Инфракрасное освещение также имеет и свои недостатки. Затрагивая этот вопрос, стоит сказать о том, что данный тип освещения несовместим с цветными камерами видеонаблюдения. Также работа уличной камеры непосредственно зависит от погодных условий и зачастую требует регулярной чистки стекла от различных загрязнений, вызванных внешними факторами окружающей среды.

Стоит также подчеркнуть, что в темноте камера может быть заметна из-за того, что светодиоды имеют красный оттенок в ночное время суток. Производители инфракрасных прожекторов не раз указывали на то, что в процессе работы камер прожекторы могут нагреваться, данный показатель является вполне нормальным. Перед использованием владельцу рекомендуется настроить яркость и установить необходимый контраст.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
