Расчет блока питания для светодиодной ленты

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

  • Uпит – напряжение питания, В;
  • I – ток одного светодиода, А;
  • N – количество SMD-светодиодов в 1 метре ленты, шт.;
  • K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В:

Пример расчета энергопотребления

В лентах, поставляемых компанией «Релед», использованы светодиоды нескольких типов.

  • На 1 метре может располагаться разное количество маломощных SMD 3528. 60 штук таких светодиодов на метре потребляют 4,8 Вт, 120 штук – 9,6 Вт, 240 штук – 19,2 Вт (это табличные значения).
  • Мощные, яркие SMD 5050 потребляют больше энергии: 30 штук на метре – 7,2 Вт, 60 штук – 15 Вт, 120 штук – 25 Вт.

Если известно, сколько потребляет 1 метр светодиодной ленты, нетрудно выяснить энергопотребление ленты длиной 10 м, размещенной по периметру комнаты. Если это 30 штук SMD 5050, то потребуется мощность 10 м * 7,2 Вт = 72 Вт (аналогично, если 60 штук, то 10 м * 15 Вт = 150 Вт).

Но 72 Вт – это еще не окончательный показатель. Подбирая блок питания, следует добавить определенный запас по мощности, чтобы не допустить перегруза. Поэтому к рассчитанному показателю 72 Вт следует добавить примерно 30%. 72 Вт + 72 Вт * 0,3 = 72 Вт + 21,6 Вт = 93,6 Вт. Соответственно, для питания 10 метров ленты необходим блок на 100 Вт.

Зная, сколько потребляет светодиодная лента 1 метр, можно рассчитать и энергопотребление за все время ее работы в течение дня. Если вечером наша лента длиной 10 м освещает комнату по периметру около 3 часов, то потребит за это время 93,6 Вт * 3 часа = 280,8 Вт – то есть, всего 0,28 кВт. Нельзя не согласиться с тем, что яркий светодиодный свет позволяет существенно оптимизировать затраты на оплату электроэнергии.

+7 (953) 822-00-13

620102, г. Екатеринбург ул. Благодатская, 76, корпус Е, 103 (офис) / 102 (склад)

Источник

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

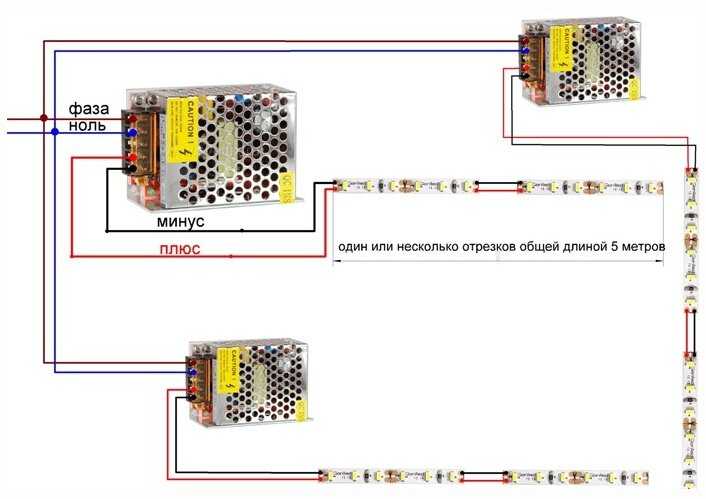

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Основные критерии выбора блока питания для светодиодной ленты 12в

Чтобы в огромном многообразии представленных в торговых сетях адаптеров для светодиодной ленты, подавляющее большинство которых – продукция «ноунейм» китайского производства, выбрать надежный блок, необходимо будет обратить внимание на ряд конструктивных особенностей

Метод преобразования

В первую очередь, выбор блока питания для светодиодной ленты следует остановить на моделях, работающих по импульсной схеме преобразования напряжения. Китайские умельцы, экономя на деталях и материалах, часто выдают обычный трансформатор для светодиодных лент за импульсный источник питания. Во-первых, у них разный КПД. Как уже отмечалось, для импульсного – 90-98%, для обычного – не более 50%. Во-вторых, обычный трансформатор сильно нагревается во время работы, что недопустимо при совместном размещении СЛ и питающего устройства на одной dim-планке. В-третьих – во время работы такое устройство будет шуметь, создавая постоянный гул.

Охлаждение

Существует два типа охлаждения адаптеров для светодиодной ленты:

Пассивное – в нем охлаждение происходит за счет отдачи тепла, выделяемого при работе трансформатора на корпус устройства. Для маломощных устройств (до 60 Вт) корпус может быть выполнен из термостойкого полимера. Более эффективны блоки питания, имеющие перфорированный стальной или алюминиевый корпус с пластинами радиатора.

Активное – в таких блоках питания для светодиодов устанавливается вентилятор, поток воздуха от которого направлен на трансформатор. Используется в БП большой мощности – выше 500 Вт.

Выходное напряжение

Выходное напряжение блока питания светодиодной ленты должно соответствовать типу СЛ. Нельзя подключать ленту, рассчитанную на 12 вольт к БП выдающему 24 или 36 вольт. На заводской продукции параметры обязательно указываются на шильде, прикрепленной к корпусу устройства.

Расчет мощности блока питания для светодиодной ленты

Многие не знают, как рассчитать трансформатор светодиодной ленты? Правильно подобрать источник питания светодиодной ленты необходимой мощности можно путем не сложных расчетов, используя формулу:

P = (P1+P22..Pn)*K*J

Где:

  • P – общая мощность всех потребителей (рассчитывается в Ваттах (W);
  • P1, P2, Pn – значения мощности подключаемых СЛ;
  • К – коэффициент одновременности: сколько светодиодных лент будет одновременно подключено к одному блоку питания. Практически, используется значение 0,8. Для надежности можно использовать 1;
  • J – коэффициент запаса. Используется для создания резерва мощности, для защиты от перегрева. Обычно значение принимают равным 1,5 – 2.

Дополнительные функции

В чистом виде блок питания – функциональное и недорогое устройство, не всегда удобное в работе. Для того, чтобы повысить комфортность для потребителя, производители стремятся совместить в одном корпусе несколько устройств:

  • собственно блок питания;
  • диммер – устройство, позволяющее регулировать яркость свечения ленты;
  • блок дистанционного управления – с пультом, работающим на ИК-лучах.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Адресная светодиодная лента WS2801.

p, blockquote 7,0,0,0,0 —>

Серия чипов WS первой будет WS2801. Это интересный в своем роде драйвер-микросхема для RBGW-светодиодов с поддержкой последовательного интерфейса SPI.

p, blockquote 8,0,0,0,0 —>

С применением отдельного контроллера нет необходимости занимать несколько выходов микроконтроллера, можно ограничиться лишь одним сигнальным выводом. Микроконтроллер подает сигнал на вход «Data» управляющего контроллера светодиода WS2801.

p, blockquote 9,0,0,0,0 —>

В таком сигнале содержится 24-битная информация о яркости цвета (3 канала по 8 бит на каждый цвет), а также информация для внутреннего сдвигового регистра. Именно сдвиговый регистр позволяет определять, к какому светодиоду информация применяется. Таким образом можно соединять несколько светодиодов последовательно, при этом использовать все так же один вывод микроконтроллера.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,1,0,0 —>

У WS2801 было 4 контакта: +5v, GND (минус), DI (Digital input) и CO (тактовая линия). Таких лент сегодня практически уже не найти, на их место пришли WS2811 и WS2812B, более компактные модели с последовательным однолинейным интерфейсом. Теперь за данные отвечает только один контакт, обычно обозначаемый как DI (digital input) и с другой стороны DO (digital output).

p, blockquote 12,0,0,0,0 —>

Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент.

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, — все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528, имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630, каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

Источник

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

  • в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
  • полотно может быть залито прозрачным герметиком – обозначается символами SE;
  • если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED
Тип светоизлучающего элемента Габариты, мм
3,5 х 2,8
5,6 х 3
5 х 5
5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.

Напряжение и сила тока

Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

  • 3 светодиода соответствует напряжению питания 12 В;
  • 6 светодиодов – 24 В;
  • 60 светодиодов – 220 В от сети переменного тока через выпрямитель.

На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.


Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

Таблица – мощность светодиодных лент 3528 и 5050:

Тип светодиода Диодов в 1 метре Мощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр. Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm

При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

Адресная светодиодная лента DMX 512.

Особенность адресных светодиодных лент, использующих управление DMX 512 – параллельная подача сигнала управления на все модули, цифровой сигнал с выхода контроллера подается одновременно на все драйверы.

p, blockquote 26,0,0,0,0 —>

DMX ленты, производятся с записанными при производстве DMX адресами. По умолчанию, адресация пикселей каждой катушки ленты начинается с 1-го драйвера и 1-го адреса и нумеруется по порядку до последнего пикселя. Если в последствии в одну линию соединяется несколько катушек или отрезков, требуется произвести запись DMX адресов заново.

p, blockquote 27,0,0,0,0 —>

При записи адресов используется DMX кабель, обозначенный ADR (ADI, ADIN). После выполнения записи, при воспроизведении световых программ, вход ADI драйверов не используется. Если Ваш контроллер не имеет встроенного редактора адресов и не имеет выхода для подключения провода ADI, этот провод должен быть соединен с общим проводом GND, что предотвратит воздействие на него внешних помех и наводок.

p, blockquote 28,0,0,0,0 —>

Стоит сказать, что адресных светодиодных лент DMX 512 — Драйвер WS2821, гораздо больше преимуществ перед SPI.

p, blockquote 29,0,0,0,0 —>

  • Длинна линии управления до 300 м. против 100 м. у SPI.
  • При выходе из строя диода или группы диодов линия освещения продолжает работать.

Но есть и недостатки.

p, blockquote 30,0,0,0,0 —>

Требует Большое количество DMX адресов — отсюда высокая стоимость оборудования для управления этой системой.

p, blockquote 31,0,0,0,0 —>
