И завершим нашу подборку рассказом о том, как создать свечение текста. Он может стать частью логотипа, подписью к фотографии, вывеской и даже татуировкой на любую, самую изощренную фантазию.

Создаем новый слой, путем заливки закрашиваем в черный цвет (как это сделать, мы разобрали в предыдущих примерах). Для основы, на которой будет размещен текст, желательно использовать фон с относительно однородной структурой.

При помощи корректирующего слоя («Кривые») сделаем основу более темной, чтобы созданное нами свечение было заметным. Нажимаем на изображение маски.

Круглой мягкой кистью, (непрозрачность уменьшаем до 25 процентов) немного осветлим центр фона. Создаем еще маски с кривыми и понижаем значения по красному и зеленому каналам, увеличиваем знания по-синему, меняя кривизну шкалы. Таким образом, получаем своеобразный оттенок фона.

Собираем все слои в группу под названием «Фон». Теперь приступим к созданию самого текста. Нажимаем значок «Текст», выбираем в верхней части название и размер шрифта.

Стоить напомнить, что не все представленные в программе шрифты имеют русскоязычные варианты. Можно скачать и установить понравившийся русский шрифт.

Мы будем писать на латинице. Находим шрифт «Vivaldy», размер ставим 500 петит, так как у нас достаточно объемный фон. Переводим текст в смарт – объект. Для этого щелкаем по значку слоя с текстом и указываем на данную опцию.

Открываем зону работы с текстом. При этом его стилевые особенности остаются прежними. Используя клавиши Ctrl+J, копируем смарт – объект (1 копию).

Поместим слои в папку и назовем ее «Текст». Переходим на нижний смарт-объект, понижаем заливку до 0%. Заходим во вкладку «Слои», ищем «Стиль слоя», строку «Внутренняя тень». Находим цвет, соответствующий созданному тексту, указываем следующие значения.

Используем «Наложение цвета».

Подбираем один из оттенков синего. Затем работаем с внешним свечением. Выставляем следующие значения.

Далее, выбираем «Тень». Выставляем ее настройки.

Вот так теперь выглядит текст.

Берем следующую копию. По аналогии, снижаем до нуля заливку, обращаемся к стилю слоя. О. Устанавливаем значения.

Также нам понадобится «Внешнее свечение».

Сохраняем результат. В итоге получаем объемный неоновый текст.

На что обращать внимание при выборе

При выборе неоновых
светильников для подсветки дома необходимо в первую очередь учитывать, где и в
каких условиях они будут применяться. От этого будет зависеть не только срок их службы, но и зрительный
комфорт восприятия света от них и общий декоративно-практический эффект. В
первую очередь важны следующие критерии:

  1. Колбы неоновых трубок достаточно хрупки, поэтому их нужно устанавливать так, чтобы их не могли непредвиденно разбить.
  2. В ванной комнате лампы лучше устанавливать подальше от воды – например, вблизи потолка.
  3. Цвет и яркость светильника напрямую зависит от места монтажа – для спальной лучше подобрать спокойные тона, а для гостиной – яркие.
  4. Для размещения вблизи пола лампы должны иметь надежную защиту от повышенной влажности и механического повреждения.

По цвету, яркости и
месту расположения неоновые лампы должны выбираться так, чтобы создаваемая ими
подсветка гармонизировала с оформлением интерьера и дополняла основное
освещение.

Как устроена и работает неоновая лампа

Прибор состоит из стеклянной трубки, заполненной неоном под низким давлением, в концы которой запаяны электроды. Вот и вся лампа.

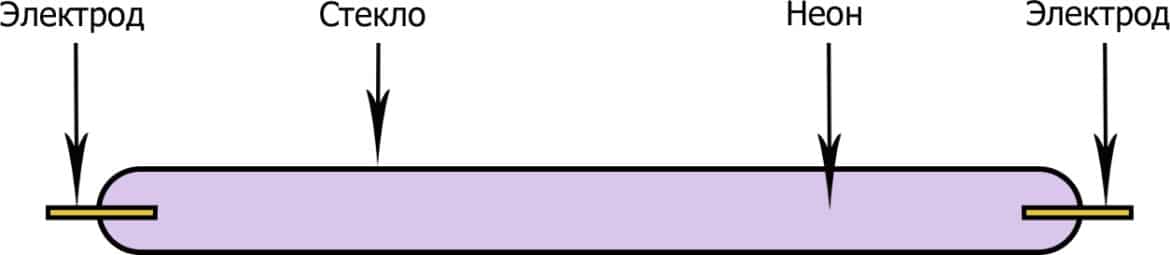

Конструкция неоновой лампы-трубки

На рисунке показана ровная трубка из стекла, на самом деле приборы выпускаются любой конфигурации и длины. Это могут быть фрагменты букв, буквы, надписи, рисунки, элементы рисунков и пр. Никаких ограничений по форме и длине: все будет зависеть от производителя и желания заказчика.

Неоновые лампы в виде фрагментов букв

Буквы и слоги из неоновых ламп

Стилизованные изображения предметов из неоновых ламп

Принцип работы

Неоновая трубка, по сути, является газоразрядным прибором, но принцип его работы существенно отличается от принципа работы газоразрядных приборов других типов.

Приложенное к электродам напряжение выбирается такой величины, чтобы суметь сорвать с молекулы неона электрон, находящийся на внешней орбите. Остатки молекулы получают положительный заряд и начинают двигаться к отрицательному электроду, а электроны с отрицательным зарядом – к положительному. В трубке возникает электрический ток.

Соударяясь между собой, молекулы и «полумолекулы» неона постоянно обмениваются энергией, и если электрон получает энергию, он поднимается на более высокую орбиту. Если теряет, то опускается на более низкую. В первом случае выделяется тепло, во втором энергия выделяется в виде фотона – частицы света.

Параллельно этому неполные молекулы могут захватывать и свободные электроны, сорванные ранее напряжением. В этом случае электрон, сидящий на внешней орбите, теряет часть энергии и спускается на более низкую с выделением фотона. В результате трубка (она может быть прозрачной или матовой) начинает равномерно мягко светиться спектром неона — красно-оранжевым цветом.

Во время работы лампа нагревается до температуры не выше 40 градусов и потребляет очень малый ток. Если неоновая лампа питается переменным напряжением, она равномерно светится по всей длине. Если постоянным, то светится область только возле одного электрода. Поскольку неоновые лампы имеют малую инерционность их можно диммировать при помощи широтно-импульсной модуляции (ШИМ).

Получение разных цветов свечения

Любое вещество в
состоянии плазмы производит свечение, принадлежащее к определенному сегменту
спектра излучения. Так, например, гелий образует желтый поток света, аргон – голубой, криптон –
зеленоватый, а для неонового света характерен красно-розовый оттенок. Для
создания заданных цветовых вариаций применяются следующие методы:

  1. К основному неоновому газу добавляют другие со свойственным ему оттенком. Например, примешивая в лампу различные количества криптона, можно получить различные желтоватый свет.
  2. Изменяют параметры электрического тока. Уменьшение плотности тока, смещает спектр свечения в оранжевую область, а увеличение – в синюю.
  3. Варьируют состав люминофора.

Во время свечения неоновая лампа образует излучение не только видимого светового спектра, но и значительную часть электромагнитного в большом диапазоне радиоволн. Это может создавать помехи различным наземным радиоприемникам и передатчикам. Чем мощнее светильник, тем сильнее паразитное э/м-воздействие.

Гибкий неон

Большую популярность
сегодня приобрел так называемый «гибкий неон». На самом деле это не совсем
неоновая лампа, если ее устройство рассматривать с технической стороны. По
конструкции – это стандартная светодиодная полоска, заключенная в матовую или
прозрачную ПВХ-трубку, или полоску. Среди их главных особенностей можно
выделить:

  1. Возможность
    применения RGB-технологии (изменять цвет в одном светильнике).
  2. Стойкость к
    механическим повреждениям (их нельзя разбить, как традиционные неоновые лампы).
  3. Хорошая гидроизоляция
    (модели с защитой от IP65 используются прямо в
    воде).
  4. Гибкость,
    универсальность, мобильность позволяет монтировать светильник в любое место и
    положение.
  5. Лед-элементы
    долговечны и могут служить до 100 тыс. часов и при перегорании одного из них
    весь прибор продолжает работать.
  6. Низкая цена.

Люминесцентные — энергосберегающие

Хорошим уровнем экономии энергии обладают люминесцентные лампы. Внутри них находится трубка из которой сделана колба, покрытая порошком люминофором. Это обеспечивает свечение в 5 раз ярче, чем лампы накаливания при той же самой мощности.

Люминесцентные не очень экологичны из-за напыления ртути и люминофора внутри. Поэтому требуют бережной утилизации через определенные организации и контейнеры приема использованных лампочек и батареек.

Также они подвержены эффекту мерцания. Проверить это легко, достаточно посмотреть их свечение на дисплее через камеру смартфона. Именно из-за этой причины не желательно размещать такие лампочки в жилых помещениях где вы постоянно находитесь.

Получение разных цветов свечения

Любое вещество в состоянии плазмы производит свечение, принадлежащее к определенному сегменту спектра излучения. Так, например, гелий образует желтый поток света, аргон – голубой, криптон – зеленоватый, а для неонового света характерен красно-розовый оттенок. Для создания заданных цветовых вариаций применяются следующие методы:

  1. К основному неоновому газу добавляют другие со свойственным ему оттенком. Например, примешивая в лампу различные количества криптона, можно получить различные желтоватый свет.
  2. Изменяют параметры электрического тока. Уменьшение плотности тока, смещает спектр свечения в оранжевую область, а увеличение – в синюю.
  3. Варьируют состав люминофора.

2 Строение выключателя с подсветкой

Такое устройство не так уж и сложно подключить, как кажется на первый взгляд, однако все равно надо быть внимательным. Нужно выбирать только качественное оборудование, но в крайнем случае можно работать и с тем, что есть.

За подсветку, как правило, отвечает неоновая лампочка или светодиод, подсоединенный параллельно контакту выключателя. А раз соединение параллельное, то это значит, что световой индикатор работает 24/7, независимо от того, работает устройство или нет.

Получается, что при выключенном освещении, но при включенной подсветке ток проходит через токоограничивающий резистор, оттуда он идёт к световому индикатору, после – к лампочке через клеммы подключения и в конце – на нейтраль, преодолевая путь через нить накаливания.

Когда освещение включено, цепь подсветки, подключенная параллельно общей цепи, шунтируется замкнутым контактом. Поскольку у него гораздо меньшее сопротивление, чем у цепи подсветки, это приводит к выключению светового индикатора.

Общая схема того, как работает подсветка в таком устройстве

Вышеупомянутый токоограничивающий резистор подключен последовательно, его задача – снижение показателей тока до приемлемого значения. Поскольку оба вида лампочек требуют разную величию тока, ставятся отличные друг от друга резисторы.

Вид светового индикатора Рассеиваемая мощность, Вт Сопротивление
Светодиод 1 100-150 кОм
Неоновая лампочка 0,25 0,5-1 МОм

Подключение через резистор светодиодную подсветку — неидеальный выход, и этому есть причины.

  1. 1. Греется резистор, причем достаточно сильно.
  2. 2. Есть вероятность появления обратного тока, который может испортить работу светодиода.
  3. 3. Устройства со светодиодной лампочкой потребляют более 300 Вт в месяц.

Как подключить неон к питанию

Итак, перед подключением отмеряете необходимую длину люминесцентной подсветки и отрезаете ножом или ножницами требуемое расстояние.

После этого открытый конец, куда ничего не будет подключаться, нужно заизолировать. Сделать это можно без изоленты, обычным клеевым пистолетом.

Просто капните на кончик неона маленькую капельку клея.

Соединять при этом между собой концы проводов ни в коем случае нельзя.

А на другой конец, нужно припаять два провода идущих от инвертора. Обычно они снабжены специальными разъемами папа-мама.

Их втыкают в инвертор, а жилки припаивают к неону.

Порядок работ здесь следующий. Первым делом, нужно аккуратно снять изоляцию с внешнего слоя примерно на 1см.

Под первым слоем внешней цветной оболочки находится внутренняя прозрачная защитная оболочка. Под которой спрятаны два очень тонких проводника из чистой меди.

Чтобы добраться до них, не повредив сами жилы, обычной зажигалкой на пару секунд нагрейте изоляцию и стяните ее пальцами.

1 of 2

После этого очистите жилки от нагара и остатков оплавленной пластмассы.

Центральная толстая жила покрыта составом белого цвета – кристаллофосфором. Это и есть слой люминофора, дающий свечение.

Резать тут тоже не желательно. Острым лезвием просто соскабливаете его с поверхности, добираясь до центральной жилы.

Достаточно снять 3-4мм.

Далее заплетаете в косичку два проводка наружной оплетки. Сам провод для удобства работы с ним, лучше чем-нибудь прижать к поверхности стола.

Иначе он будет пружинить в самый ответственный момент. Или зафиксировать его ”крокодильчиком” на какой-нибудь подставке.

Применяете флюс-гель и наносите олово. Далее отрезаете три термоусадки. Одну широкую и две поменьше.

Одеваете их на кабель питания как на фото внизу.

Соединяете одну жилу питающего провода с тоненькими жилками на внешней оболочке неона. Запаиваете место соединения.

После этого, можете сдвинуть термотрубку на пайку и поднеся зажигалку, усадить изоляцию.

Далее соединяете и запаиваете между собой центральную жилу и второй проводок питания.

Также надвигаете трубку и нагрев ее, изолируете место соединения.

После этого нужно надежно закрыть весь стык. Сдвигаете большую термоусадочную трубку и прогревая оболочку, надежно герметизируете подключение.

При данном соединении, нет никакой разницы куда подавать «плюс» или «минус». В отличие от светодиодных лент, питание неоновой подсветки осуществляется от переменного тока.

Поэтому провода можно подключать к инвертору как угодно. Ничего вы при этом не спалите и не закоротите.

Самое главное, контролировать на какую длину рассчитан этот инвертор. Маленькие 5-ти вольтовые от батареек, идут на длину до 3 метров.

А к 12-ти вольтовым можно подключить разово до 20-ти метров.

Более подробно с разновидностями неона и секретами работы с тем или иным видом подсветки, можно узнать из отдельной статьи.

Как устроена светодиодная лампа

Чтобы понять причину неправильной работы светодиодов, необходимо разобраться, как устроен светодиодный осветительный прибор.

По внешнему виду бытовая энергосберегающая лампа 220 В не отличается от обычной лампочки накаливания. Разница заключается во внутренней конструкции. Светодиодная лампа имеет:

  • цоколь;
  • корпус, который выступает и радиатором устройства;
  • плата управления и питания;
  • светодиодная плата;
  • колпак лампы.

Кроме обычных элементов конструкции, светодиодный светильник оборудован блоком питания и управления, потому что LED-устройства не могут работать от переменного тока. Лампа с напряжением 220 В, запитанная от сети переменного тока, где сила тока 1 ампер, просто сгорит. В цоколь прибора встроена полупроводниковая схема, выпрямляющая ток и понижающая напряжение.

В простых световых приборах используется блок питания, изготовленный на основе неполярного конденсатора, который не может полноценно обеспечить совместимость электрического напряжения с лампой. Их ресурс невелик.

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

  • спираль накаливания;
  • балластная схема.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками

Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять

Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Варианты неонового освещения квартиры

Перед тем как сделать неоновый свет в комнате, надо решить, где он будет расположен и как его лучше всего использовать. Решений может быть очень много, но самые популярные из них такие:

Подсветка потолков по контуру. По сути, тут все примерно так же, как и со светодиодной лентой – делается ниша или же крепится специальный багет, в котором укладывается трубка
Неон можно и не скрывать, он выглядит интересно и позволит оформить помещение не так, как обычно.
Освещение молдингов и карнизов, чтобы выделить эти элементы в обстановке и акцентировать на них внимание.
Выделение колонн, декора на стенах

Можно выделять контуры или же использовать трубки любым другим способом, все зависит от конкретных условий.

Использование неона для установки по контурам пола: можно крепить его внутри плинтуса или располагать над ним, важно защитить элементы от повреждения
Также нередко делают небольшие ниши на ступенях лестницы и ставят оригинальную подсветку из неона.

Можно купить готовый или самостоятельно сделать неоновый светильник, это хорошее решение для некоторых интерьеров, задающее настроение всей обстановке. Это может быть как настольный, так и напольный вариант, обычно это определенная фигура, которая может быть какой угодно.
Установка трубок внутрь ниш позволяет выделить их на стене и привлечь внимание

Важно грамотно расположить элементы, чтобы они давали свет нужной интенсивности.

Этапы подключения подсветки

Подключения светодиода не требует никаких особых навыков, важно лишь не пренебрегать правилами безопасности, выполнять все действия аккуратно, чтобы не повредить существующую проводку

  1. Отключить подачу электроэнергии.
  2. Собрать выбранную схему, подключить элементы к клеммам выключателя.
  3. Для вывода светодиода в декоративной панели выключателя следует просверлить отверстие с диаметром около 2 мм.
  4. Вставить светодиод, при необходимости закрепить его с помощью клея.
  5. Собрать выключатель.
  6. Возобновить подачу электроэнергии.
  7. Проверить работоспособность схемы.

Подсветка будет работать только при выключенном освещении, когда светильник работает, светодиод не будет виден.

Выключатели со светодиодами могут выполнять функцию импровизированного ночника, поэтому важно внимательно относиться к выбору яркости и оттенка устройства. Чаще всего монтируются именно красные светодиоды, хотя выбор можно остановить на зеленых, голубых и даже обычных белых

Более сложные схемы помогут реализовать отдельную индикацию для каждой клавиши 2-х и 3-хкнопочных выключателей, но такая подсветка не пользуется особой популярностью и отличается сложной реализацией.

Отключение подсветки выключателя

Подсветку выключателя можно отключить. Это делается довольно просто, необходимо лишь отключить питание и снять светодиод.

Последовательность действий:

Выключаем рубильник и обесточиваем помещение.
Поддеваем защёлки клавиш выключателя и снимаем их.
Осторожно демонтируем рамку устройства.
Выкручиваем крепёжные болты.
Вытаскиваем устройство из монтажной коробки.
Проверяем, есть ли напряжение на проводах индикаторной отвёрткой.
Перед тем как прикасаться к оголённым участкам проводов, лучше ещё раз убедиться в том, что напряжение отключено — при поднесении пробника к каждому из контактов индикатор не должен гореть

Отсоединяем провода.
После отсоединения проводов корпус выключателя можно забрать с собой для выполнения последующих работ

Осмотрев выключатель, находим защёлки, которыми крепятся две половинки устройства.
Разделяем выключатель на две части и находим резистор со светодиодом.
Разобрав выключатель, получаем доступ к деталям подсветки

Обычными кусачками перекусываем провода (жилы) подсветки. Вместо этого можно просто выпаять светодиод.

Влияние выключателя с подсветкой на LED-лампу

Если светодиодная лампа мерцает в выключенном состоянии, проверьте наличие у выключателя подсветки, индикатора, который представлен небольшой неоновой или светодиодной лампочкой. Если таковая имеется, дело именно в ней.

Индикатор включается, если освещение выключено, а электрическая цепь разорвана. Схема построена так, что подсветка подключена к выключателю параллельно. Когда мы гасим освещение, ток поступает к индикатору. Электричество движется по кругу, от сети к подсветке выключателя, затем к светильнику и обратно к сети. Это напряжение позволяет заряжать конденсатор, который есть в большинстве LED-светильников. В итоге конденсатор пытается включить лампу, но заряда слишком мало, поэтому в осветительном приборе возникает мерцание или светодиод может постоянно слабо гореть.

Общие сведения

Аквариумные рыбки неоны — яркие, маленькие, шустрые стайные создания. В аквариумах вырастают всего до 4 см. Название произошло из-за идущей вдоль всего тела блестящей голубой полосы, напоминающей яркую . Задняя нижняя часть тела рыбки ярко окрашена в красный цвет. Глаза зелено-голубые, плавники прозрачные.

Рыбы предпочитают собираться в стайки и плавают, в основном, ближе ко дну. В аквариумах могут содержаться особи нескольких разновидностей — черные, красные и голубые.

Неоны — это мирные создания, хорошо уживаются с другими маленькими мирными соседями. Они очень эффектно смотрятся именно в виде стайки на фоне растений или темного грунта.

Установка неоновой подсветки

Прежде чем начать монтажные работы, необходимо составить план размещения ламп, трансформатора, проводки, выключателей и элементов интерьера. Затем выполнить расчет электрооборудования. Для неоновой подсветки лучше применять специальные комплектующие и провода с силиконовой изоляцией.

Сами трубки-неонки крепятся в ламподержатели, которые предварительно устанавливаются на саморезы или дюбеля на поверхность стены, потолка, пола, мебели и иные интерьерные элементы в соответствии со схемой и планом. После того как они установлены, нужно монтировать конвекторы – уже рассчитанные, исходя из мощности и длины ламп (на один рабочий метр длины прибора приходится примерно 10 Вт, поэтому на 7-8 м применяется один преобразователь).

Затем все элементы схемы соединяются проводкой и подключаются в сеть для проверки

Очень важно правильно выполнить монтаж компонентов в соответствии со следующие схемой:

Также следует соблюдать правила:

  1. Не изменять длину высоковольтных проводников от конвектора.
  2. Расстояние от конвекторов до металлических предметов должно быть более 10 мм.
  3. Наименьшие расстояние между соседними трансформаторами – не менее 5 см.
  4. Между трубками неоновой подсветки должен также сохраняться промежуток – не менее 20 мм.

Чем больше диаметр неоновой трубки, тем более рассеянным становится световой поток. Поэтому для получения резкой границы контура освещения нужно использовать узкие лампы.

Актуальные вопросы, поступающие от пользователей

Вопрос №1. Неоновые лампы с резистором могут стоять только в электрочайниках и сетевых фильтрах?

Конечно, нет. Они могут стоять в конвекторах, электроплитах, утюгах и других электроприборах. Но даже если там стоит не неонка, а светодиод, то он уже рассчитан по сопротивлению, или установлен в комплекте с резистором. Поэтому можно воспользоваться и им.

Вопрос №2. Можно ли самому установить подсветку на вторую клавишу, если конструкция предусматривает только один индикатор?

Да, это возможно, но стоит ли переделывать готовое устройство, которое создано в определенном дизайне? Клавиши устроены так, что подсветка видна сразу в обеих. Поэтому даже если поставить вторую лампочку, прибор просто начнет светиться сильнее, а горит одна или две, разобрать будет сложно.

Вопрос №3. Почему при выключенном контакте выключателя, загорается лампочка подсветки, а не светильник – на него ведь тоже поступает напряжение?

Сопротивление потребителя (светильника) меньше, чем лампочки подсветки и резистора. На их преодоление затрачивается сила тока и напряжение, вызывая свечение индикатора, а нить накаливания в лампе светильника остается просто проводником связующим электрическую цепь с нулем. Когда контакт замыкается, ток по законам физики, начинает двигаться по пути наименьшего сопротивления, то есть через контакт выключателя, минуя светодиод с его сопротивлением. Соответственно он гаснет, а светильник загорается.

Если пользователь не имеет специального образования или опыта работы с электроприборами, для выполнения работ в электрических сетях нужно пригласить специалиста электрика, потому что эти работы связаны с угрозой поражения электротоком. Подводя итоги, хочется отметить, что в наше время можно найти выключатель СП по вполне доступной цене. Поэтому проводить опыты по самостоятельному изготовлению индикации можно только с целью эксперимента, но никак не в качестве дизайна или улучшения быта.

Область применения

Мигающие светодиоды со встроенным генератором нашли применение в построении новогодних гирлянд. Собирая их в последовательную цепь и устанавливая резисторы с небольшим отличием по номиналу, добиваются сдвига в мигании каждого отдельного элемента цепи. В итоге получается прекрасный световой эффект, не требующий сложного блока управления. Достаточно только подключить гирлянду через диодный мост.

Мигающие светоизлучающие диоды, управляемые током, применяются в качестве индикаторов в электронной технике, когда каждому цвету соответствует определённое состояние (вкл./выкл. уровень заряда и пр.). Также из них собирают электронные табло, рекламные вывески, детские игрушки и прочие товары, в которых разноцветное мигание вызывает интерес у людей.

Умение собирать простые мигалки станет стимулом к построению схем на более мощных транзисторах. Если приложить немного усилий, то с помощью мигающих светодиодов можно создать множество интересных эффектов, например – бегущую волну.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
