Подсветка под шкафы на кухне из светодиодной ленты: выбор элементов, схемы, монтаж своими руками

Как получают белый цвет свечения

Как мы уже выше упоминали, для подсветки рабочих зон на кухне надо использовать белый свет. Но получить его из монохромных светильников не так просто, для этого используется четыре технологии.

Таблица. Способы получения белого света в диодных лентах

Варианты Краткое описание технологии производства

Первый способ

Цвета с тремя световыми потоками перемешиваются по технологии RGB. Красные, зеленые и синие диоды фиксируются на единой матрице, световые лучи от всех попадают в линзу и там перемешиваются. На выходе мы наблюдаем ровный белый цвет. Этот способ наиболее распространенный, на большинстве лент вы увидите значок осветительных приборов под небольшими линзами.

Второй способ

Этот метод применяется значительно реже из-за сложности и невысокой эффективности. На светодиодах при производстве смешиваются основные и вторичные цвета. К примеру, зеленый и красный люминофоры (создают вторичный желтый цвет) наносятся на синий светодиод. Люминофор – это вещество, которое преображает поглощаемую энергию в световое излучение различной длины. Свечение может вызываться ультрафиолетовым излучением, электронами или электрическими полями. Дорогая технология становится причиной повышения цены на ленту.

Третий способ

Выбираются диоды, которые могут излучать максимальное количество ультрафиолетовых лучей. Их размеры относительно большие, на поверхность фиксируется три люминофора, излучающие три основные цвета. Метод очень напоминает вышеописанную технологию, имеет похожие преимущества и недостатки.

Есть еще один способ, но он почти не используется при изготовлении светодиодных лент. Белый цвет получается при помощи полупроводника ZnSe. Применяется синий, полученный по технологии ZnSe и подложка. Активная часть дает синий цвет, а подложка желтый, после смешивания получается белый.

Оптимальной считается технология RGB, именно такие светодиодные приборы рекомендуется покупать. Этот способ не только самый простой и дешевый с технологической точки зрения, но и дает максимальную мощность светового потока при одинаковых потерях электрической энергии.

Светодиодная лента RGB — оптимальный выбор для кухни

Что выбрать?

При подборе наилучшего варианта лучше не забывать о том, что на кухне постоянно высокая влажность и бывают скачки температур из-за работы плиты. Получается, что стоит отдавать предпочтение защищенным моделям. Для кухонной комнаты стоит выбирать ленты, на которых размещены минимум 60 диодов/м. наиболее популярными моделями стали SМD5050 и SМD3528.

Обратите внимание на температуру цвета, а если вы выбираете ленты для подсветки рабочей поверхности, то лучше всего выбирать белый теплый цвет (2700К). Такой свет не будет утомлять глаза и больше напоминает освещение от классической лампы накаливания

В качестве декоративной подсветки можно подобрать любые цвета.

До покупки рекомендуем вам ознакомиться с такими нюансами устройства:

  1. Ленты, имеющие рабочее напряжение в 12 В можно порезать на кусочки, которые кратны 5/10 см. Эта особенность дает возможность на высшем уровне подсвечивать рабочие зоны и кухонный гарнитур.
  2. Лента может осветить несколькими или одним цветов, причем однотонный вариант оптимальный для функциональной подсветки, а разноцветный подойдет для людей, которые н любят постоянство. Лента будет менять цвет в зависимости от того, какую вы нажмете кнопку на пульте. Полный спектр цветов есть у моделей с маркировкой WRGВ. Они имеют высокую стоимость и мощность.
  3. Ленты с защитой из силикона лучше всего монтировать на исключительно металлическое основание.
  4. Закрытые световые диоды довольно быстро перегреваются и могут стать непригодными.

Светодиодная кухня на ленту своими руками может быть установлена разными методами. Она признана низковольтным вариантом для освещения, а потому стоит применять блок питания (трансформатор для понижения). Для расчета необходимой мощности устройства, стоит ознакомиться с инструкцией, где прописано номинальное значение на метр. Число метров в ленте стоит умножать на проектную мощность, а к полученному значению добавьте запас в 25%. Профиль под световые диоды может быть выполнен из пластика или алюминия. Короб бывает встраиваемым и накладным, причем для первого стоит проделать особое углубление, а второй можно крепить на гладкую поверхность. Помните о том, что короб послужит для защиты ленты со световыми диодами от перегревания, а также попадания жира и влаги. Лучше всего выбирать алюминиевый профиль. Этот материал обладает отличную тепловую проводимость и прекрасно защищает ленту

Стоит обратить внимание, что для такого короба предусматривают вставки из акрила или поликарбоната. Вставки из акрила отлично пропускают свет, но и более дорогие, а поликарбонатные отличаются низкой ценой и высокой устойчивостью к механическому повреждению

Немного о светодиодах

Светодиод – это полупроводниковый элемент, излучающий свет во время подачи тока. Яркость свечения светодиода зависит от химического состава, которым он заполнен. К источнику электропитания светодиоды подключаются через стабилизатор, так как прямое подключение грозит перегревом и поломкой диода.

Направив подсветку, к примеру, на матовый фартук, можно добиться мягкого свечения и особого штриха в дизайне кухни

LED лента представляет собой гибкое основание со стабилизирующим резистором, на которое нанесены светодиоды. Важным достоинством LED ленты является возможность регулировки яркости и оттенка свечения. Используется диодное освещение в качестве подсветки функциональных зон помещений и в качестве декора.

Освещение с использованием диодной подсветки обладает следующими достоинствами:

  1. Яркость свечения;
  2. Устойчивость к разного рода механическим повреждениям;
  3. Широкий выбор оттенков свечения;
  4. Длительный срок службы (около 16 лет);
  5. Экономия времени при включении (не требует разогрева, а сразу светит ярко);
  6. Доступная стоимость;
  7. Разные углы излучения;
  8. Безопасность использования;
  9. Несложное подключение;
  10. Устойчивость к переменам температур;
  11. Экологичность (не выделяет вредных веществ при работе).

Светодиодная подсветка для кухни под шкафы: виды светильников

Для того, чтобы освещение было комфортным, следует подбирать светильники одного типа: галогеновые, дневного типа или светодиодные. В исключительном случае можно использовать два вида, но располагать их следует в разных зонах.

Светодиоды лучше расположить в рабочей зоне, галогеновые светильники – в обеденной

Кроме того, необходимо подбирать лампы с одинаковой цветовой температурой. Она бывает трёх типов: тёплый, естественный и холодный. Для кухни оптимально использовать естественный и тёплый спектр.

Длительное пребывание на кухне требует комфортного освещения

Большинство пользователей рекомендуют установку на кухне именно светодиодных приборов. Лампы накаливания – недолговечные и потребляют много электроэнергии. У галогеновой подсветки кухонного гарнитура есть неприятное свойство – пульсация. Такое световое воздействие негативно влияет на глаза. И, хотя такие приборы стоят недорого и долго служат, их не следует устанавливать в жилых помещениях.

Дюралайт – один из самых безопасных типов освещения

Таким образом, лучший выбор – дюралайт. Лидер среди светодиодных светильников – лента. Эта разновидность накладных светодиодных светильников под шкафы для кухни  закрепляется при помощи липкого слоя. Световую полосу можно расположить в любом месте: по краю фартука, под полочками, над шкафчиками, вокруг раковины, по плинтусу потолка или пола.

Светящаяся полоса повторит все повороты

Для влажного и жаркого помещения понадобится купить подсветку для кухни под шкафы с маркировкой IP 44 и больше. Она покрыта слоем, защищающим диоды от неблагоприятного воздействия. Есть возможность спрятать ленту в специальные лотки с прозрачной стенкой, так кристаллы будут долго сохранять первоначальную яркость. Но часть светового потока все же будет потеряна из-за преграды.

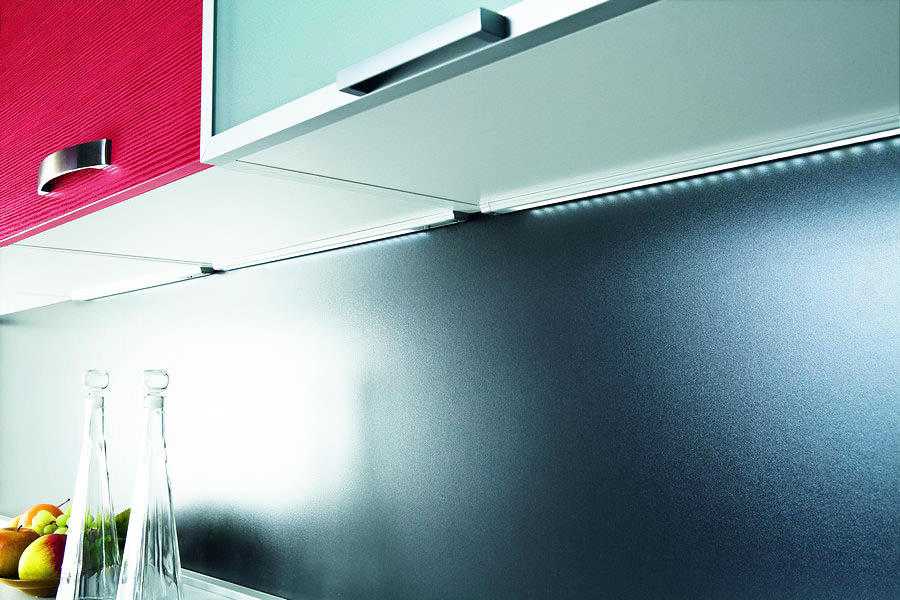

Вариант расположения ленты по краю фартука

Монтируем ленту под шкафы своими руками

Чаще всего устанавливается светодиодная лента на кухню под шкафы, так получается одновременная подсветка рабочей зоны и подсветка фартука. Хотя по таким же принципам это освещение можно смонтировать в любом месте кухни.

Иллюстрации Рекомендации
Инструмент и материал:
  • Шуруповерт;
  • Паяльник;
  • Нож;
  • Бокорезы;
  • Припой;
  • Канифоль;
  • Термоусадка или изолента;
  • Индикатор напряжения;
  • Если планируется врезать ленту в днище шкафа, то понадобится фрезер.
Комплектующие:
  • На фото показан порядок соединения:
  • Блок питания преобразует напряжение с 220В, в 12В;
  • Дальше это напряжение подается на контроллер, который в данном случае одновременно выполняет функцию усилителя;
  • На контроллер также поступает сигнал с пульта управления, для этого у него есть ИК датчик, проще говоря, антенна;
  • С контроллера питание подается на саму светодиодную ленту.
Световой короб.

Безусловно, ленту можно приклеить непосредственно на основу, к примеру, на днище кухонного шкафа, но так она будет греться, плюс не всем нравится открытая лента.

Поэтому мы спрячем ее в алюминиевый короб, прикрытый полупрозрачной накладкой.

  1. Алюминиевый короб будет выполнять функцию радиатора и охлаждать светодиоды;
  2. Такой короб проще мыть, и лента в нем защищена, следовательно, можно взять недорогую модель IP33.
  Выбор коробов.

Короба можно подобрать под любое место монтажа — в угол, на кромку, внутренний или наружный, а также выбрать меньший или больший угол освещенности.

Отмеряем и отрезаем ленту.

Лента продается метрами, но резать ее нужно только на местах, предназначенных для спайки, на многих моделях там нарисованы ножнички.

Наращивание ленты .

Если вам нужно обогнуть угол или нарастить более длинный участок освещения, то в местах разреза контакты зачищаются и припаиваются перемычками.

Ошибиться там трудно: плюс стыкуете с плюсом, а минус с минусом.

Многоцветные ленты.

В RGB лентах припаивается 4 провода по цвету (на ленте есть обозначения):

  • R — красный (red);
  • G — зеленый (green);
  • B — голубой (blue);
  • V — общий.

Вам главное потом не перепутать соединение штекера от светодиодов, со штекером от контролера, для этого на них есть стрелочки.

Использование коннектора.

Коннектор представляет собой своеобразный зажим, контакты вставляются в пазы и зажимаются планкой.

Эти переходники позволяют обойтись без пайки, но я такими штуками не пользуюсь и вам не советую.

В кухне контакты могут окислиться, и вы потом устанете искать точку, где именно произошел обрыв, лучше пайки пока ничего не придумано.

Предварительная проверка.

Провода желательно подключить с самого начала, чтобы потом не лазить в неудобные места с паяльником.

Монтаж своими руками начинается со сборки схемы и подключения ее к сети, вы должны убедиться, что все работает правильно.

Если вы планируете ставить стационарный выключатель, то запомните — он ставится до блока питания.

Крепление короба.

При наружной установке короб можно приклеить к кухонному гарнитуру или стене на жидкие гвозди или двусторонний скотч.

Но лучше взять специальные захваты и крепить на них. Там все просто: захват прикручивается саморезом к основе, а потом в пазы вставляется короб.

  Вариант врезки.

Наружная установка намного проще, но короб под светодиоды можно врезать прямо в мебель, правда, для этого вам понадобится ручной фрезер. Работы конечно больше, но эффект на порядок лучше.

Установка внутренностей.

Блок питания и контроллер лучше спрятать. На фото показан вариант размещения в шкафу над вытяжкой, но место можно подобрать любое.

Единственное, что я вам не советую делать — это забрасывать управляющую группу на крышу шкафа.

На кухне уже через пару месяцев все приборы покроются липким налетом и отмыть его будет тяжело.

Готовый результат.

Работа выполнена, теперь можно пользоваться.

Я рассказал о варианте установки небольшой подсветки в короб, но это далеко не единственный способ обустройства.

Ниже на видео в этой статье есть альтернативные и, кстати, довольно простые в монтаже варианты.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключатьмощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Способы монтажа LED-ленты

К этому классу относятся светильники с напряжением питания 12,24 или 36 В. Такие приборы рекомендуется применять в жилых или служебных помещениях (на улице можно применять устройства и на 220 В). Выбор способа монтажа осветительного прибора производится исходя из его погонной или удельной мощности. Так называется мощность потребления 1 метром полотна.

Маломощные LED-светильники

К этой категории можно отнести устройства с погонным потреблением до 10 Вт. Их можно монтировать непосредственно на подстилающую поверхность. Для крепления производители предусмотрели штатный клеевой слой. Надо всего лишь снять защитную оболочку и наклеить подложку в нужное место. Естественного движения воздуха вполне хватит для охлаждения светильника.


LED-лента с липким слоем

Успех мероприятия во многом зависит от подготовки поверхности:

  • место приклеивания полотна должно быть ровным;
  • его надо очистить от пыли, загрязнений;
  • непосредственно перед наклейкой надо обезжирить подготовленную поверхность по всей длине (если это не бумажные обои).

Если с первого раза приклеить полотно не удалось, второй раз воспользоваться штатным клеевым слоем не получится. Придется использовать двусторонний скотч, который надо наклеить вдоль трассы прокладки полотна, а затем приложить к нему ленточный светильник. Этот же способ можно использовать сразу, если есть сомнения в качестве штатного клея. Например, при долгом хранении светильника.

Другой способ – использование современного клея. Например, из серии «жидкие гвозди» или какой-нибудь суперклей. Полностью смазывать поверхность полотна не стоит – достаточно одной капли на несколько сантиметров.

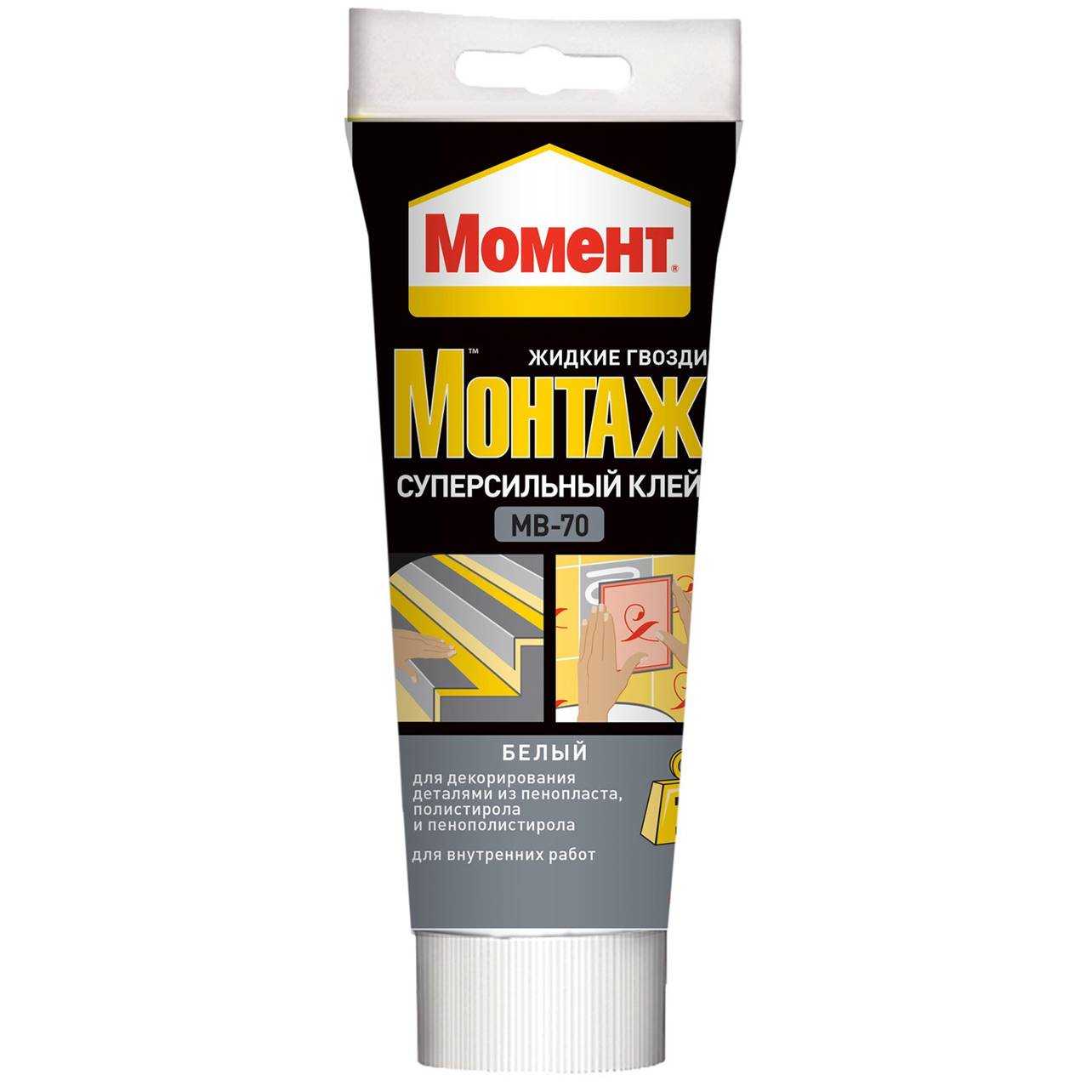

Жидкие гвозди для надежного монтажа LED-ленты.

К альтернативным способам крепления можно отнести подвеску ленты с помощью металлических скоб и мебельного степлера. Этот путь не может быть рекомендован, так как при выполнении сборки легко повредить проводники полотна. Этого недостатка лишен способ подвески на пластиковых хомутах, но эстетический момент в данном случае близок к нулю. Поэтому этот путь применим лишь при подвеске светильника вне помещения.


Надежная фиксация при помощи крепежных площадок и пластиковых хомутов

Ленты средней мощности

Если 1 метр светильника потребляет 10-14 Вт, ему уже понадобится небольшой теплоотвод. В его качестве может выступить двусторонний скотч на основе алюминия. Если полотно приклеить к такому клеящему основанию, то при открытой прокладке можно осуществить достаточное отведение тепла таким недорогим, несложным и довольно эстетичным способом.

Монтаж светильников высокой мощности

Если LED-лента потребляет более 16 Вт на 1 м длины, надо монтировать ее на эффективный теплоотвод. Для этой цели применить алюминиевый профиль, который специально производится для монтажа LED-лент. В продаже доступно три вида профиля:

  • накладной – удобно монтировать на поверхности или на подвесе;
  • угловой – оптимален для монтажа в углах для освещения под углом 45 градусов;
  • врезной – полностью прячется в толще паза.

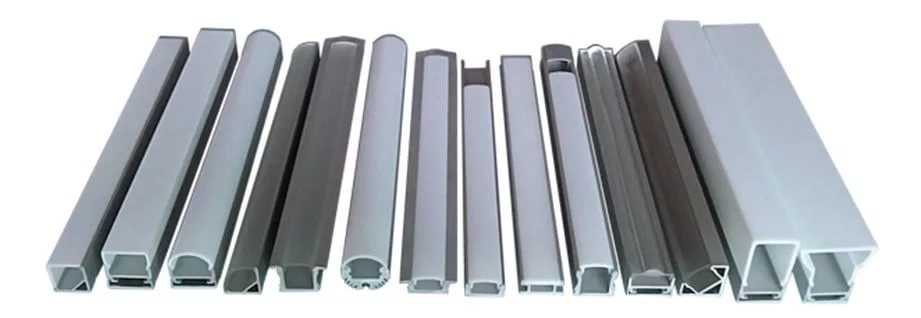

Различные варианты алюминиевого профиля

Кроме технической функции, профиль играет и декоративную роль. Здесь также надо следить, чтобы не наклеить на алюминий незащищенные контактные площадки.

Выбираем, рассчитываем, покупаем

В действительности повесить такую подсветку своими руками довольно легко, для любителя гораздо важнее не ошибиться при закупке комплектующих.

Выбираем светодиодную ленту

Светодиодные ленты различаются по нескольким параметрам и первая характеристика — это количество диодов на один погонный метр:

От количества светодиодов зависит мощность светового потока.

Минимум здесь составляет 30 точек на 1 м/п. Дальше идет 60 и 120 диодов на метр. Но в модели SMD3528 есть двойная лента, где расположено 240 светодиодов на 1 м/п.

Естественно, чем больше точек освещения, тем мощнее световой поток, что касается кухни, то я рекомендую выбирать модели от 60 диодов и выше. Если же вам нужен интим и полумрак, вы это легко отрегулируете при помощи диммера (о нем чуть позже).

Следующая характеристика — это габариты самих диодов, их можно определить по первым цифрам маркировки. Так в модели SMD3528 размер диодов составляет 3,5х2,8 мм, а на ленте SMD5050 установлены элементы 5х5 мм. Еще на нашем рынке есть модели SMD5060, SMD5630 и SMD5730, но большой популярностью в быту они не пользуются.

Стандартные размеры диодов SMD3528.

Теперь поговорим о степени влагозащищённой. В этой нише существует 3 основных направления:

  • IP33 — вообще не защищенная лента, с полностью открытыми токопроводящими дорожками и светодиодами. Предназначена для сухих помещений, на кухнях монтировать не рекомендуется, но я IP33 устанавливаю в закрытый короб и работает отлично;
  • IP65 — эта лента сверху залита силиконом. Такие модели разрабатывалась как раз для кухонь;
  • IP67 и IP68 — полностью герметичные осветители. То есть, силикон залит как сверху, так и снизу.

Классификация светодиодных лент по степени влагозащищенности.

Теперь давайте разберем хитросплетения маркировки. Для примера я взял стандартную маркировку LED 12V RGB SMD 5050 120 IP65 эта модель больше других используется для кухонного освещения.

Маркировка Расшифровка обозначения
LED Указывает на то, что освещение светодиодное
12V Питающее напряжение
RGB Какими цветами может светиться
SMD Принцип монтажа элементов
5050 Габариты светодиодов (чипов)
120 Количество элементов на 1 м/п
IP65 Уровень влагозащиты

Если вы желаете установить себе освещение с полным цветовым спектром, то берите модели с маркировкой WRGB — это самые мощные ленты, но они же и самые дорогие.

Цветная подсветка кухонного фартука в 3D это всегда свежо и оригинально.

Выбираем блок питания и систему управления

Подобное освещение считается низковольтным и для него нужен понижающий трансформатор или блок питания, как его принято называть. В подавляющем большинстве на такие ленты подается 12V, раньше использовались блоки на 24V, но сейчас они встречаются редко.

Рассчитать какой именно вам нужен блок просто: к любой ленте идет инструкция, в которой указывается потребляемая мощность изделия на 1 м/п, вам нужно умножить количество метров на проектную мощность и добавить 20-30 % в запас.

Для блока питания главное выбрать подходящую мощность.

Кстати, управляющий блок (диммер) выбирается аналогично, только там учитывается ток: узнаете из инструкции сколько миллиампер идет на 1 м/п, умножаете на количество метров и добавляете запас.

При подборе лент и блоков питания к ним учтите, что 1 лента не может быть длиннее 5м, если вам нужно больше, то придется подключить следующую ленту, но соединяются они не последовательно, а параллельно и так до бесконечности, главное, чтобы мощности блока и диммера хватило.

Ниже я даю 3 самых распространенных схемы:

Простая нерегулируемая схема подключения.

  1. Данная схема считается самой простой, здесь подключение идет напрямую от блока питания к светодиодным лентам. Обойдется такая система недорого, но она получается нерегулируемой, диоды будут светить на полную мощность;

Регулируемая монохромная схема.

  1. В этом случае у вас будет возможность регулировать уровень светового потока, ведь в нее включен диммер. Хотя здесь полноценный регулятор с пультом управления нет смысла покупать достаточно обычного реостата, прикрепленного в удобном месте. Ленты используются монохромные, то есть одноцветные;

Полноценная регулируемая система с диммером и усилителями.

  1. Так подключаются полноцветные RGB системы. Включение в схему усилителей не обязательно, но желательно, особенно если длина лент берется по максимуму (5 м) и таких лент несколько.

Монтаж светодиодной ленты

Последовательность подключения светодиодной ленты
Установка LED ленты делится на несколько этапов:

  1. Подготовка ленты. После предварительных замеров возникает необходимость в резке ленты. Места разрезов отмечены на ленте поперечными чертами в местах соединения полей. Контакты полей не должны соприкасаться при соединении ленты с кабелем. В противном случае подсветка не будет функционировать.
  2. Соединение ленты с кабелем. При помощи ножа или ножниц на кабеле зачищаются концы на 1,5 см. Для соединения светодиодной ленты с кабелем можно использовать коннекторы, но пайка – метод более надежный. Паяльник разогревается до нужной температуры, к минусу припаивается белый провод кабеля, а к плюсу – коричневый. При пайке проводов обязательным условием является использование канифоли.
  3. Изоляция контактов. При помощи электроизоляционной ленты или термотрубки производится изоляция отдельно каждого контактного соединения, затем заизолированные контакты обматываются вместе. Изоляционные работы необходимо производить с максимальной аккуратностью, чтобы соединения не пострадали.
  4. Подключение кабеля к блоку питания. Если на блоке питания нет выведенных проводов, подключение кабеля к блоку производится к зажимам внутри блока. Зажимы имеют маркировку, поэтому своими руками осуществить их подключение не сложно. Если соединение осуществлялось другим способом, его необходимо заизолировать. Если есть сомнения в полярности блока или проводов, можно ее проверить, при подаче энергии к блоку питания, нужно приложить концы кабеля к зажимам. О правильном соблюдении полярности будет свидетельствовать светящаяся LED лента.
  5. Монтаж ленты в месте назначения. Светодиодные ленты имеют самоклеящуюся основу, поэтом их крепеж не составляет особого труда. Главное осуществлять монтаж на обезжиренную и очищенную поверхность.

Угол стены

Почему-то все размещают светодиодную ленту строго в верхней части потолка, располагая этот элемент декора параллельно стене.

Однако ленту можно установить непосредственно и в угол между двух стен.

Для этого понадобится специальный профиль.

Не обязательно делать сплошную подсветку от потолка до пола, достаточно стандартных двухметровых отрезков, которые будут освещать верхнюю часть помещения.

Сюда можно смонтировать как обычную ленту на разноцветных SMD светодиодах, так и умную адресную.

Такое решение выглядит действительно неожиданно и привнесёт не только новизну игры света и тени в вашу старую квартиру, но и добавит лишний источник освещения, там где его ранее не хватало.

Например, можно будет отказаться от бра, если вы заранее забыли заложить проводку под него. Сама стена при этом остаётся абсолютно свободной под другие элементы декора – картины, телевизор, функциональные полочки и т.п.

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

С готовыми светильниками всё более-менее понятно, а как сделать подсветку на кухонном гарнитуре своими руками из светодиодной ленты?

ИЗ ЧЕГО БУДЕТ СОСТОЯТЬ СВЕТОДИОДНАЯ ПОДСВЕТКА НА ОСНОВЕ ЛЕНТЫ

Для сборки работоспособного светильника понадобятся следующие материалы:

  • Диодная лента необходимой длины.
  • При необходимости алюминиевый направляющий профиль.

Подсветка кухни будет выглядеть аккуратнее, если разместить ее в специальном алюминиевом профиле. Такое решение облегчает монтаж освещения

  • Блок питания 12 Вт.
  • Выключатель.
  • Электрокабель и вилка либо клеммная колодка в зависимости от типа подключения. Кабель рекомендуем использовать медный многожильный в двойной оплётке сечением не менее 2х0,75 мм2.
  • Термоусадочная трубка для герметизации соединений.

Светодиодная лента нередко продаётся в комплекте с блоком питания и управлением

КАК ВЫБРАТЬ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодная лента на кухне должна быть защищена от воды, это одно из условий безопасной эксплуатации. Минимальный уровень влагозащиты — IP44 (выдерживает попадание отдельных капель воды), лучше IP65 (струя воды). Напряжение — 12 Вт, как самое безопасное.

Светодиодная подсветка для рабочей зоны кухни должна быть яркой, по спектру приближена к естественному дневному свету. Рекомендуем использовать ленту с трёхкристальными светодиодами типа SMD 50х50 из 30 диодов по 12 люменов каждый на метр длины. Если желаете иметь свет поярче, особенно при оснащении подсветки диммером, лучше выбрать изделие из 60 диодов. Цветовая температура в пределах от 3300 до 500 К.

Дополнительная подсветка для кухни, как правило, не должна быть яркой. Зачастую хватает светового потока SMD 35х28 из 30 диодов по 5 люменов на метр. Цвет значимой практической роли не играет и больше зависит от дизайнерской задумки.

Технические характеристики рекомендованных лент

КАК ВЫБРАТЬ БЛОК ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ

Чтобы светодиодная подсветка на кухне работала стабильно, рекомендуем выбирать блок питания с запасом по мощности около 25%. Мощность ленты зависит от модели, технические характеристики можно узнать у продавца. Так, SMD 50х50 из 30 диодов «берёт» 7,2 Вт на метр длины. Таким образом, если протяжённость составит, к примеру 4 м, общая мощность будет равняться 28,8 Вт. Соответственно, блок питания с 25% запасом — 36 Вт. Выбирайте компактную модель, легче будет спрятать.

Что же касается выключателя, то возможны следующие варианты:

  • Простой кнопочный.
  • Сенсорный от прикосновения.
  • Инфракрасный, реагирует на взмах руки.
  • Диммер, регулирующий световой поток. Управление может быть механическим, в виде вращающейся рукоятки или сенсорным.
  • Блок управления, заставляющий свет мигать или переливаться разноцветными огнями, если выбрана многоцветная RGB-лента. Хотя, такие эффекты применяют нечасто.

Диодная подсветка для кухни на основе нескольких лент должна осуществляться только по параллельной схеме подключения

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ СВОИМИ РУКАМИ

Светодиодная подсветка должна быть собрана в соответствии со следующими правилами:

  • Ленту нельзя отрезать по длине произвольно, лишь в определённых местах. Для этого на ней нанесены специальные отметки.
  • При необходимости использовать несколько лент их подключают к блоку питания параллельно.
  • Электрический кабель, идущий от блока питания, следует соединять с лентой не коннекторами, а пайкой, это надёжнее. Соединение следует герметизировать, обжав термоусадочной трубкой. Можно использовать и изоленту, но сделать это труднее и выглядеть будет не столь аккуратно.

Пошаговые рекомендации по пайке соединения ленты с кабелем

Обычный клавишный или кнопочный выключатель ставится до блока питания.

Схема подключения с обычным выключателем

Диммер или RGB блок — после блока питания.

Светодиодная лента на кухне: фото схемы подключения с регулируемым диммером световым потоком

Крепится светодиодная подсветка для кухни под шкафы с помощью двусторонней клеящей ленты. Сначала следует лишь слегка закрепить ленту в нескольких местах и, убедившись, что она находится на нужном месте и легла ровно, сильно прижать по всей длине.

Если вы не обладаете достаточными знаниями и навыком для работы с электрикой и электроникой, поручите монтаж подсветки специалистам. опубликовано econet.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
