Светильники для бань и саун: как организовать комфортную и безопасную подсветку

Как сделать своими руками

Начнем с того, что браться за освещение в бане своими руками стоит только в том случае, если у вас есть соответствующий опыт. Не стоит делать это своим первым экспериментом.

Для начала, разумеется, нужно разработать схему.

Схема

Универсальных схем не бывает. Всегда надо исходить из своих реалий и приспосабливать теорию к ним. Мы не знаем, каких размеров у вас то или иное помещение. Но есть критерии освещенности, правда, они для жилых помещений, но вы можете прикинуть из расчета, что моечная = ванной, комната отдыха = гостинной, предбанник = прихожей…

Все эти цифры взяты из СНиП.

Вам известна площадь каждого из помещений. Перемножьте площадь на приведенные цифры – получите количество света в люменах, необходимое для данного помещения. Остается разделить на световой поток выбранного типа и мощности лампочек, и так вы узнаете необходимое количество ламп.

Остается только распределить их. Ориентируйтесь на то, какие зоны нуждаются в наибольшем освещении. Там, где нужно видеть, что делаешь, света надо побольше. А это значит, что уже на уровне проекта стоит расставить мебель так, как она будет потом стоять в реале.

В статьях о проводке своими руками мы делали схемы, возможно, они пригодятся и сейчас:

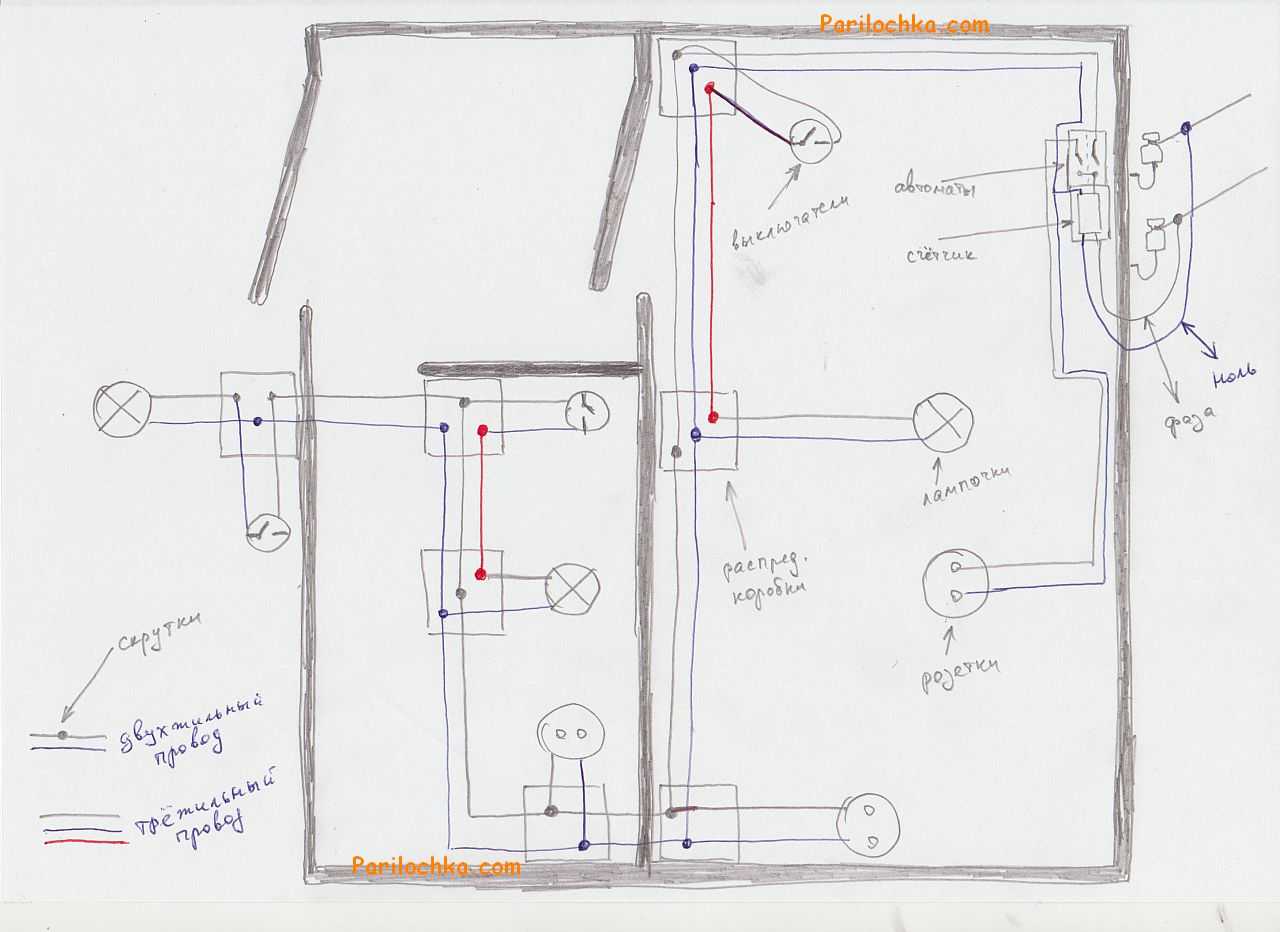

Освещение в бане своими руками (схема)

Как сделать освещение в бане

Светильники: их разновидности и способы самостоятельного изготовления

Мы уже говорили о том, что в бане найдется место всему – и люстре в комнате отдыха, и плафону в моечной или парилке, и фонарю – в предбаннике или на крыльце. Нет препятствий и для того, чтобы поставить бра или торшеры, или настольные лампы. Все перечисленное образует множество источников света, которые используются в жилых домах, и могут быть установлены и в бане.

А вот возможности изготовления элементов освещения в бане своими руками несколько ограничены. У вас не получится изготовить детали термостойкого плафона, вы можете только собрать его из готовых деталей.

А вот люстра – вполне по силам любому, кто владеет самыми элементарными навыками столярных работ. Впрочем, не будем здесь вдаваться в подробности, потому что есть готовый материал, где детально описаны виды светильников, ламп внутри них и даны видеоинструкции по самостоятельному изготовлению люстры. А в этом разделе все про светильники для бань и саун.

Абажуры: как сделать своими руками

Абажур – это внешний декоративный или защитный слой светильника, который не всегда обязателен. Например, в парилке используются абажуры из дерева, чтобы сделать поток света более приглушенным, мягким, а также для того, чтобы создать дополнительную защиту от влаги и механического повреждения для стеклянного корпуса плафона.

Специфическим банным абажурам посвящена целая статья на нашем сайте. Рекомендуем ознакомиться с ней тем, кто хотел бы сделать такую конструкцию для своей парной.

Основные правила прокладки электропроводки в парной

Использование различного рода автотрансформаторов не допускается. Мало того, понижающий трансформатор для бани должен иметь свой отдельно уложенный контур для первичной обмотки с УЗО и выделенную вторичную цепь, обособленную проводку защищенного типа для питания приборов освещения внутри парилки и моечного отделения.

Правилами рекомендуется дополнительно устанавливать аккумулятор с лампой аварийного освещения с датчиком напряжения на вторичной обмотке трансформатора. Понижающее оборудование с УЗО и подключением контура заземления устанавливается за пределами парной, лучше всего в предбаннике.

Общий объем работ, которые наверняка придется выполнить при обустройстве освещения в бане своими руками, можно сформулировать в виде списка:

• Определиться с общей нагрузкой или потреблением электроэнергии в целом по бане и отдельно по парной;
• Выбрать способ подвода питающего кабеля в помещение бани и дальнейшей укладки проводки в парное отделение;
• Нужно будет составить предварительный эскизный проект, это поможет с расчетами количества провода и выбором точек установки светильников;
• Определяем место для общего распределительного щитка с УЗО и отдельно ставим крепеж для пакета выключателей, управляющих освещением внутри парной;
• Считаем потребляемую мощность освещения в парной бани в расчете на использование стандартных ламп накаливания;
• Определяем сечение электропроводки, исходя из максимально возможной нагрузки на сеть.

Понятно, что дополнительно потребуется проложить заземление для приборов освещения, установленных в парилке и моечном отделении. Должно быть два заземляющих контура – общий для бани и отдельный для парилки и мойки. Причем они должны быть расположены у противоположных стен коробки бани.

Делается это из-за того, что внутри парилки и того же предбанника или комнаты отдыха разный уровень влажности и, соответственно, разная проводимость защищаемого объекта. Ток утечки всегда идет по линии минимального сопротивления. Проще говоря, сделайте два контура заземления, чтобы при включении холодильника или мощного мотора насоса в комнате отдыха бани никто из парящихся не получал удар током из-за наведенной ЭДС.

Сделайте под каждый светильник отдельную нитку двужильным проводом

Какое напряжение лучше всего подойдет для влажных помещений

Свет в парилке должен быть не только функциональным, но и безопасным

Надо уделить внимание выбору подходящего напряжения, есть несколько вариантов:

1. Для основного питания всех помещений чаще всего используют однофазное напряжение на 220 В. Это самое распространенное решение, которое подойдет и для освещения в парилке при соблюдении нескольких условий: защита с использованием дифференцированных автоматов и УЗО, заземление по системе TN-C-S. Также обязательно наличие СУП (системы уравнивания потенциалов).
2. Если используется мощное электрическое оборудование с высоким потреблением электроэнергии, то подойдет трехфазный ввод. Такой вариант применяют для питания котлов, теплых полов, насосов и т.д. А требования по освещению в парилке такие же, как и у однофазного.
3. Однофазный пониженный вариант используется для освещения. Если провести свет в баню, работающий от напряжения 12 или 36 вольт, то уровень безопасности для человека будет в разы выше. Это самое предпочтительное решение, для которого понадобится понижающий трансформатор. Его следует устанавливать в щитке или в помещении с нормальным уровнем влажности, в душевых и парных крепить нельзя. Если реализовать такой вариант не только во влажных помещениях, но и в комнате отдыха, коридоре и предбаннике, можно сэкономить на электричестве.

При использовании низковольтного напряжения в систему добавляется понижающий трансформатор.

Как провести свет в баню: основные принципы организации системы

Электрификация бани и организация в ней системы освещения проводится по определенным правилам

Особое внимание уделяется безопасности приборов. Светильники в бане и сауне также должны соответствовать экстремальным эксплуатационным условиям помещения – высокой влажности и температуре воздуха. Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки

Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки

Иногда встречаются планировки, когда помещения расположены так, что в предбанник проникает пар. Если он скапливается в комнате в большом количестве или же наблюдается выпадение конденсата, этот участок обязательно нужно обозначить на схеме будущей проводки.

С учетом особых эксплуатационных условий на рынке можно купить специализированную электропроводку, рассчитанную на помещения с высоким уровнем влажности. Стоимость таких материалов достаточно высока, поэтому не каждый владелец бани может себе это позволить. Особенно, если предполагается строительство небольшой парилки, когда такие траты просто нецелесообразны.

В качестве альтернативы можно воспользоваться старым способом монтажа. Согласно технологии, проводка раньше прокладывалась по трубам. Для этих целей использовались металлические изделия с оцинковкой, которые были полностью покрыты теплоизоляционным материалом.

Этим методом можно пользоваться и сегодня, но при условии соблюдения нескольких правил:

1. Проводка обязательно должна располагаться выше уровня пролегания водопроводных труб, а также емкостей с водой.
2. Если в помещении присутствует печь или какие-то другие нагревательные приборы, проводка для освещения бани должна располагаться в максимальном отдалении от них.
3. Если для электрификации бани применяется обычная проводка, то перед тем как поместить ее в трубы, все кабели следует обернуть защитным материалом.

При монтаже электропроводки в бане, все провода необходимо помещать в специальные тепло- и влагозащитные трубы

Не стоит упускать из внимания розетки и выключатели. Обычно монтаж электроустановочных устройств производится в предбаннике или комнате отдыха. Если схема проводки предусматривает их наличие, желательно чтобы все розетки и выключатели имели водозащитный корпус.

Схема освещения для сауны и бани: где устанавливать светильники

Не допускается использование светильников одного и того же типа для всех комнат. Каждое помещение бани имеет свой микроклимат и эксплуатационные условия. Монтаж точечных светильников в бане допускается в помещениях с минимальным воздействием агрессивных факторов. К таким комнатам относится предбанник. Здесь можно установить красивую люстру над обеденным столом, а по периметру разместить светодиоды. Направленность света, как и его интенсивность, может быть любой.

Настенные модели можно вешать в любых помещениях. Нужно лишь убедиться, что корпус прибора герметичен, а его характеристики соответствуют микроклимату комнаты, где он будет установлен.

Пример электросхемы бани: 1 — светодиодные светильники, 2 — специальные термо- и влагозащитные светильники, 3 — розетки, 4 — электрощит, 5 — печь

Выбор светильников для бани в парную вызывает особые сложности. Подойдут светодиодные ленты, а также лампы с мягким потоком света. Возможна установка в угловой зоне, на нижних полках и спинках скамеек. Допускается монтаж особенно стойких и проверенных моделей на потолке (жаропрочные устройства, рассчитанные на температуру более 200°C).

В моечной комнате или душевой освещение должно быть ярким, но не слишком резким для глаз. Устройства должны быть полностью герметичными, чтобы влага не смогла проникнуть внутрь.

Оптимальные варианты:

• торшеры;
• настенные бра;
• люстры.

К светильникам в комнате отдыха в бане особых требований нет. В таких помещениях влажность находится в пределах нормы, поэтому приборы могут быть любыми. Если люстра на потолке не дает достаточного освещения, можно дополнительно установить настенные модели с плафонами.

Схема монтажа термостойкого стеклянного светильника с керамическим патроном для сауны

Варианты размещения

Как уже упоминалось ранее, существует довольно большое количество различных светильников, подходящих для установки в банях и саунах. Но у каждого помещения есть свои различия, соответственно и освещение к ним подбираются соответствующих параметров:

В парной

Для того чтобы установить светильник в парилку, необходимо сначала тщательно подойти к его выбору. Все дело в том, что это, можно сказать, главное помещение в бане, оно насыщено паром, влагой и горячим воздухом. Все эти факторы влияют на подбор светильника, далеко не каждая модель отвечает таким характеристикам. К тому же слишком яркое и контрастное освещение также не говорит в пользу определенных типов ламп, для святая святых бани необходим мягкий свет, помогающий расслабиться.

Так как парилка имеет свой особый микроклимат, установить светильник в ней можно только на самой верхней части стены или на стыках – в углах. Это происходит из-за того, что потолок и стены являются одними из самых не горячих поверхностей в парной, к тому же такое расположение можно назвать удобным, свет струится из-за спины и не напрягает глаза тех, кто отдыхает в бане. Можно установить оптоволоконные светильники, тогда освещение точно будет мягким и рассеянным, это поможет расслабиться.

Также можно выбрать и светодиодные лампы, они жаростойкие, имеют несколько режимов освещения и насыщенную цветовую гамму, с ними легко можно экономить электроэнергию, к тому же светодиоды имеют длительный срок эксплуатации. Но в любом случае лампы необходимо закрывать защитным каркасом или жаростойким плафоном, также для создания антуража и дополнительной защиты можно прикрыть свет деревянной решеткой с красивым оформлением.

Такие светильники выполняются из термостойкого материала, керамики или фарфора, корпус дополнительно укрепляют, делая его герметичным.

В моечной

В отличие от парилки, в моечной необходимо, наоборот, провести яркий и мощный свет, так как это помещение не предназначено для расслабления, оно необходимо для того, чтобы помыться после парной. Именно для этого свет в мойку устанавливают контрастный и резкий, но он по-прежнему не должен бить в лицо человеку, находящемуся в помещении.

Но здесь также необходимо быть осторожным, это помещение имеет источник влаги, нужно предохранять светильники и провода от случайного попадания на них воды. Выключатель следует расположить за пределами моечной, во избежание попадания туда воды, для этой же цели все светильники будут иметь защитные водонепроницаемые каркасы или плафоны.

В предбаннике

В предбаннике освещение можно сделать практическим любым, так как помещение не имеет особых перепадов температур и концентрации влаги. Классическим вариантом будет люстра в центре комнаты или же несколько светильников, которые крепятся на потолок. Свет от таких ламп получается яркий, но не режет глаза и в целом создает довольно комфортную атмосферу в помещении.

Также возможен вариант стилистического оформления предбанника в определённой манере, тогда светильники можно будет расположить на стене и выполнить их согласно общей концепции интерьера.

В комнате отдыха

В комнате отдыха так же, как и в предбаннике, есть определённый коэффициент влажности, поэтому устанавливая туда светильники, нужно быть уверенным в том, что класс защиты у них будет не менее 1. Лампы для таких комнат подойдут вполне обычные, от 75 до 100 Ватт, можно установить также обычные плафоны или же бра.

На веранде

Веранда тоже есть не во всякой бане, но даже над крыльцом стоит предусмотреть какое-то освещение.

ВНИМАНИЕ! Используйте уличные светильники, к примеру, точечные или подвесные. Кстати, если есть ступеньки, то лучшим вариантом был бы такой свет, который не бьет в глаза

Это либо направленный вниз свет из лампы с абажуром, либо контурная подсветка самих ступенек, только не слишком яркими светодиодными лентами

Кстати, если есть ступеньки, то лучшим вариантом был бы такой свет, который не бьет в глаза. Это либо направленный вниз свет из лампы с абажуром, либо контурная подсветка самих ступенек, только не слишком яркими светодиодными лентами.

Стол на веранде, как и стол в комнате отдыха, должен быть хорошо освещен. Собственно, крыльцо и зона стола – это все, что нужно осветить, прочее нуждается в дополнительном свете, если этого хватать не будет.

Как сделать освещение парной?

А вот теперь, давайте разберемся с тем, как сделать светодиодное освещение бани самому — и так, чтобы оно не только долго служило, но и радовало глаз. Для этого давайте сначала разберем требования к освещению парной, а уже затем рассмотрим различные варианты схем освещения.

Требования по освещению парилки

Понятное дело, начнем с требований. Ведь уже исходя из них мы будем производить выбор вариантов освещения. И в зависимости от применяемого варианта можем видеть их технические преимущества.

Нормы освещенности в бане

• Начнем с общей освещенности в парной. Согласно СНиП 23-05-2010 минимальная освещенность в этой комнате должна составлять 75лк. Много это или мало? Давайте посчитаем.
• Допустим, у нас имеется парная 3×3 — то есть, площадью 9м2. Для данного помещения нам будут необходимы лампы со световым потоком не меньше чем 9×75=675лм. Это примерно соответствует световому потоку лампы накаливания в 60Вт, а если это будет светодиодное освещение сауны, то будет достаточно лампы в 10Вт.

Зависимость освещённости поверхности от точки установки светильника

Кроме светового потока, особые требования предъявляются и к самому светильнику. Так как парная у нас относится к особо влажным помещениям, то светильник должен иметь класс защиты не мене чем IP

На фото матовый светильник для бани

• Кроме того, светильник обязательно должен быть матовым. Это исключит его ослепляющее воздействие, и поможет осветить запаренное помещение.
• Теперь, что касается проводки. Согласно норм ПУЭ, напряжение освещения в парной должно быть 12В. Поэтому вам потребуется установка трансформатора 220/12В. Причем, расположен он должен быть в смежном сухом помещении. Эта же норма касается и выключателя, который запрещено располагать внутри парной.

Трансформатор 220/12В

Правильный монтаж электропроводки по деревянным поверхностям

Но тут следует помнить о том, что парная обычно имеет облицовку из дерева. А это — сгораемый материал. Для него монтаж проводки следует выполнять только в металлической трубе или гофре.

Варианты освещения парной

Ну а теперь мы готовы рассмотреть, как выполнить светодиодное освещение для сауны. Здесь возможно сразу несколько вариантов, поэтому вы сможете выбрать наиболее удачный для вас.

Свет в сауну через окошко

Начнем с варианта установки верхнего освещения. Как вы уже могли понять, светодиодная лампа вряд ли будет служить вам долго при ее установке под потолком. Поэтому здесь возможен только один вариант – установка лампы в соседнем помещении, световой поток которой будет направлен в парную, как на видео.

Этот вариант имеет массу недостатков. Во-первых, свет получается направленным и применять такой способ в качестве единственного варианта освещения не совсем правильно. Во-вторых, это создает дополнительные тепловые потери, что позволяет реализовать этот вариант только при имеющемся запасе мощности отопительной установки.

Светодиодная лента в сауну

Следующий возможный вариант — это подсветка лавок и пола при помощи специальных термостойких светодиодных лент. Цена таких устройств освещения в последнее время значительно снизилась, что позволяет их использовать в быту.

Но тут так же есть несколько «но». Дело в том, что у подобных лент температура эксплуатации обычно не превышает 100⁰С, а в парной может быть температура и выше. Поэтому их обычно применяют для подсветки лавок или пола, где температура пониже.

Встраиваемые в пол светильники

Следующий возможный вариант — это монтаж светильников непосредственно в пол. Сейчас существуют светильники с достаточным уровнем гидроизоляции и механической стойкости, которые вполне можно установить своими руками. Благодаря установке в полу, температура не так сильно воздействует на лампу и поэтому возможно применение и светодиодных светильников.

Освещение сауны должно быть сбалансированным

Но тут, опять-таки, существуют определенные нюансы:

1. Во-первых, такой светильник нельзя устанавливать в местах возможного прикосновения человека. Ведь это может привести к ожогам. Если же этого не избежать, то такие светильники следует защищать деревянными накладками.
2. Во-вторых, такой свет опять-таки будет направленным и одним светильником здесь не обойтись.

Изготовление своими руками

Изготовление деревянного светильника своими руками

Сделать светильник в парилку своими руками сложно. Для этого нужно разбираться в электронике, знать, где найти расходные материалы. При этом самодельное осветительное устройство может быть опасным для использования.

Можно самостоятельно сделать абажур для осветительного. Он улучшит вид приборов, защитит посетителей от разлета осколков, если лампа взорвется. Абажуры изготавливаются из металла, дерева, соли, камня, пластика, стекла, керамики.

Материалы и инструменты

Для изготовления декоративного абажура нужно подготовить:

• бруски, рейки;
• шлифовальную машинку;
• ножовку по дереву, лобзик или торцовочную пилу;
• шуруповерт, саморезы или молоток с гвоздями;
• рулетку, карандаш.

Для крепежа отдельных деталей можно использовать шканты из дерева. О них невозможно обжечься, поскольку материал имеет низкую теплопроводность.

Подготовка

Прежде чем приступать к сборке абажура деревянные заготовки нужно подготовить. Для этого нужно выполнить несколько действий:

1. Разметить бруски с рейками.
2. Обрезать деревяшки торцовочной пилой, лобзиком или ножовкой по дереву.
3. Зачистить поверхности, торцы шлифовальной машинкой.

Все деревянные поверхности нужно покрыть специальным антисептиком, чтобы защитить их от разрушительного воздействия влаги

Важно выбрать состав, который не будет выделять вредных веществ при сильном нагревании

Изготовление

Процесс изготовления самодельного абажура прост:

1. Нарисовать готовую решетку на листе бумаги, чтобы лучше представлять готовое изделие.
2. Соединить отдельные деревянные элементы. Возможные виды крепежа — финишные гвозди, саморезы, шканты.

Декорирование

Многие банщики уверены, что использовать различные краски, лаки для покрытия деревянных поверхностей в парилке недопустимо.

Их мнение строится на том, что красящие составы выделяют вредные вещества при сильном нагревании, но деревянные поверхности без защиты быстро потемнеют, утратят привлекательность.

Для защиты дерева от потемнения, образования грибка, плесени, разрушения от влаги можно использовать специальные пропитки. Если есть опасения относительно использования олифы, рекомендуется использовать парафиновое масло для парилки.

Кроме специальных пропиток, можно применять лаки, красящие составы

Важно, чтобы на упаковке была надпись о том, что лакокрасочный состав подходит для парилок

Преимущества

Рассмотрим, какими плюсами обладает светодиодное освещение любых комнат сауны. Этими плюсами являются:

Возможность выдерживать высокий уровень влаги. Здесь нужно подчеркнуть, что не каждый светодиод может работать при высокой влажности. Для сауны нужно применять те LED-ленты или те лампы, которые обладают степенью защиты IP65, IP67 или IP68. Маркировка IP65 свидетельствует о наличии защитного покрытия только с одной стороны. Это покрытие защищает только «электронную» часть печатной платы. Другие два типа имеют цельную изоляцию.
Работа при низком напряжении

Это напряжение является безопасным для человека, что очень важно, учитывая свойства воды проводить ток.
Низкий уровень потребляемой мощности. При малой мощности светодиодные ленты, которые монтируются в бане, могут выдавать большее количество люмен, то есть могут обеспечить лучшую яркость света.
Долгий срок работы.
Возможность работы в толще воды (подсветка бассейна).

Варианты подсветки светодиодной лентой

Размещение подсветки лед лент производится в нескольких вариантах, каждая из которых вносит индивидуальность в помещение. Уютная атмосфера достигается, если подсветить полки и спинки синей, белой лентой.

Не рекомендуется подсветку производить в красном цвете, это выглядит агрессивно, раздражающе.

Одновременно подсветка может проводиться с другими осветительными приборами. Только надо учесть, чтобы они тоже были термостойкими.

Каждый оттенок придает помещению индивидуальности. Только не стоит злоупотреблять и вешать слишком много полос, да еще разных оттенков. Это только испугает посетителей, не даст расслабиться.

Проведение электричества своими руками

Важно заранее подготовить чертеж, на котором будет отображена разводка проводов к точкам освещения. Рисунок поможет не запутаться при подключении светильников

Розетки и выключатели из парилки и моечной нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.

Инструменты и расходники

Инструменты, расходные материалы:

• лампочки, плафоны;
• провода, гофра;
• острый нож, набор отверток;
• мультиметр, шуруповерт;
• дрель, сверла по дереву;
• плоскогубцы, обжимной инструмент.

Также нужно подготовить изоленту, скотч, резиновые уплотнители.

В парилке

Процесс установки светильников в каждой комнате бани одинаковый и состоит из нескольких этапов:

1. Отметить расположение осветительных приборов.
2. Для проводки нужно использовать трехжильный провод, который должен проходить через защитную гофру.
3. Провода в гофре должны быть спрятаны внутри деревянного каркаса, на котором закрепляется гидроизоляция, декоративный материал. Гофру можно закрепить специальными клипсами.
4. При прокладке провода нужно постоянно проверять на наличие напряжения с помощью лампы, патрона.
5. Когда провода будут на месте, нужно закрепить в деревянном каркасе плиты утеплителя. В них нужно сделать углубления под гофру с проводами.
6. Поверх утеплителя необходимо закрепить фольгированную пленку.
7. Поверх пленки следует набить рейки, чтобы получился вентиляционный зазор.

Останется закрепить декоративный материал, вывести через него концы проводов. После этого подключатся лампы, устанавливаются плафоны с уплотнителем.

В моечной

Для комнаты с бассейном, душевой и купелью лучше выбирать светодиодные лампы. Они могут быть стандартными или многоцветными. Особенности обустройства освещения в моечной:

1. Светильники не должны попадать под струи воды.
2. Количество светильников может быть неограниченным, но нельзя забывать про напряжение глаз.
3. Розетки, выключатели нужно вынести в предбанник или зону отдыха с минимальным уровнем влажности.
4. Провода должны проходить внутри гофры.
5. Кабели должны иметь качественную гидроизоляцию.

В комнате отдыха

При монтаже осветительных приборов в комнате отдыха можно проявить фантазию и попробовать создать нечто уникальное. Чтобы люди продолжали наслаждаться отдыхом, нельзя устанавливать слишком яркие светильники.

Рекомендуется установить несколько осветительных приборов на разной высоте. Отдельные места (обеденный и бильярдный стол, бар) можно осветить навесными светильниками.

Выключатели и розетки должны быть вынесены в предбанник. Для них нужно выделить отдельное место.
