Как правильно подключить rgb светодиодную ленту к контроллеру. правильные схемы с описанием

Настройка (программирование) контроллера

Управление led освещением производится несколькими способами. Настенный выключатель, дистанционное управление с помощью пульта, а также управление с помощью смартфона позволяют с легкостью установить необходимый оттенок и яркость светодиодной конструкции.

Что касается настенного выключателя с встроенным ШИМ регулятором, то в установке и настройке данного девайса не должно возникнуть проблем. Данное управление основано на передаче сигнала непосредственно по проводам и не предусматривает сбоев.

Дистанционные устройства имеют несколько вариантов управления:

  • контроллер с инфракрасным портом;
  • контроллер с радиоуправлением;
  • управление со смартфона через Bluetooth;
  • управление со смартфона через wi-fi.

Программирование и настройка контроллера с инфракрасным портом производится непосредственно производителем на одной из стадий изготовления. Все что нужно сделать потребителю, так это следовать инструкции по подключению и соблюдать допустимые нагрузки.

В ходе использования ИК как пульт управления, у многих возникает проблемы с отсутствием передачи сигнала. Прежде всего проверяется сам инфракрасный датчик на работоспособность. Проверить можно следующим образом, навести луч ИК датчика на камеру телефона, если не увидите мигающей лампочки, то, скорее всего проблема в питании пульта. Необходимо заменить батарейки и все заработает.

RGB контроллер с радио управлением, имеет значимые преимущества перед инфракрасным. Данный тип устройств имеет синхронизацию по радио частоте 2,4 ГГц. Данная частота наиболее перегружена, поэтому у некоторых контроллеров могут сбиваться настройки или создаваться помехи в управлении иными устройствами.

В контроллерах для светодиодных лент с радио управляющим модулем существует некая комбинация нажатия кнопок, при которой можно запрограммировать или перенастроить сигнал.

Данные комбинации не предоставляет производитель, но на некоторые контроллеры мы нашли комбинации для восстановления настроек. К слову, данные контроллеры имеют большой спрос из-за возможности восстановления настроек.

К примеру, по истечению некоторого времени произошел сбой настроек, или пульт перестал реагировать на ленту. В этой ситуации можно либо выбросить данное устройство, либо реанимировать его. Исходя из нашей интернет инструкции программирования контроллера, размещенной на сайте.

Для того чтобы RGB контроллер запрограммировать, настроить на нужную радиочастоту необходимо:

  • отключить питание от блока управления светодиодной лентой;
  • подключить питание обратно;
  • выполнить зажатия или кратковременное касание определенных кнопок (в зависимости от контроллера) на протяжении 3-5 секунд. После чего, светодиодная лента несколько раз промигает.

С помощью устройств с такими функциями управление светодиодной лентой будет осуществляться гораздо дольше.

Такой же принцип имеют wi-fi контроллеры на 4 зоны, только управление светодиодной лентой может осуществляться с помощью мобильного устройства. Для этого нужно загрузить приложение, которое относится к данной модели контроллера. И выполнить пошаговую инструкцию, которая предусматривает похожие шаги программирования как у контроллеров с радиочастотой.

Программирование и настройка RGB контроллеров имеет простые шаги выполнения. Для удобства наших покупателей, мы разработали схематичные технические описания контроллеров. Также, каждый контроллер имеет видео инструкцию по установке, программированию и настройте. Все это нужно для того, чтобы наши покупатели тратили меньше времени на установку и настройку.

Источник

Загрузка кода программы в плату Arduino

Сначала в Arduino IDE мы должны выбрать PORT, к которому подключена плата Arduino, а затем уже загружать программу в плату. После успешной загрузки программы в плату запомните номер порта, который будет использоваться для нашей последовательной связи.

После этого найдите script folder (папку со скриптами) библиотеки Blynk на вашем компьютере – она должна была создаться когда вы устанавливали библиотеку. В нашем случае эта папка располагается по адресу:

В этой папке (script folder) должен содержаться файл с именем “blynk-ser.bat” – исполнимый файл для последовательной связи с приложением blynk, который мы должны отредактировать в блокноте (notepad). Откройте этот файл в блокноте и измените в нем номер порта (Port number) на номер порта для Arduino (Arduino Port number), который вы записали/запомнили на предыдущем шаге.

После редактирования запустите на исполнение этот исполнимый файл, после этого вы на экране компьютера должны увидеть примерно следующую картину:

Примечание: если вы не видите показанное на представленном рисунке окно и вам выдается предупреждение что необходимо заново подключиться, то это может быть вызвано ошибкой соединения вашего компьютера с шилдом Arduino. В этом случае необходимо проверить соединение вашей платы Arduino с компьютером. После этого проверьте отображается ли номер COM порта в Arduino IDE. Если в Arduino IDE показывается правильный номер COM порта, то можно продолжать процесс – запустите файл “blynk-ser.bat” на исполнение снова.

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

  1. Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
  2. Подключить диодный мост для преобразования переменного тока в постоянный.
  3. Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
  4. Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

5Подключение RGB светодиода с общим катодомк Arduino

Если вы используете RGB светодиод с общим катодом, то подключите длинный вывод светодиода к GND платы Arduino, а каналы R, G и B – к цифровым портам Arduino. При этом нужно помнить, что светодиоды загораются при подаче на каналы R, G, B высокого уровня (HIGH), в отличие от светодиода с общим анодом.

Схема подключения RGB светодиода с общим катодом к Arduino

Если не менять вышеприведённый скетч, то каждый цвет светодиода в этом случае будет гореть 0,2 секунды, а пауза между ними составит 0,1 секунду.

Полезный совет

Если вы хотите управлять яркостью светодиода, то подключайте RGB светодиод к цифровым выводам Arduino, которые имеют функцию ШИМ (PWM). Такие выводы на плате Arduino обычно помечены знаком тильда (волнистая линия), звёздочкой или обведены кружочками.

Внешний вид и схема подключения

Устройство выглядит просто, нет лишних элементов. Это небольшой белый прямоугольный блок, клеммы подключения которого прикрыты крышками, каждая из которых держится на паре винтов, на средней части есть кнопка переключения состояния (местное включение или отключение контактов реле).

Провода питания и нагрузки к нему подключаются винтовыми или зажимными (рычажными) клеммниками, в зависимости от модели. Схема подключения крайне проста — слева подключаем питания (фазу и ноль), а справа нагрузку.

Схема нанесена на корпусе устройства

Внутри установлено малогабаритное реле для печатного монтажа. Его контакты способны коммутировать ток до 10-16А (также зависит от конкретной модели), таким образом, базовая модель способна включать нагрузку до 2.2 кВт, а продвинутые до 3.5 кВт (подробнее о моделях мы расскажем далее).

Использование платы Arduino

Подобное изделие как нельзя лучше реализует необходимый большинству людей функционал. В основе платы лежит микроконтроллер ATmega, который распространен в разнообразных модулях автоматики. Гибкость кода и хороший процессор дают возможность манипулировать большим числом дискретных и аналогово-цифровых входов и выходов, а также контроллерами ШИМ.

Управление светодиодной лентой Arduino не осуществляет напрямую. При подключении даже слабого одиночного диода непосредственно в разъем лучше использовать ограничительный резистор, иначе плата может выйти из строя. Для подсоединения полноценной RGB-ленты потребуется специальный электронный ключ — транзистор. Последний бывает полевым, биполярным или составным.

Как установить выключатели Xiaomi/Aqara

У описанных проворных моделей выключателя есть один серьезный недостаток – квадратная форма внутривенного блока.

Выключатель не поместится в привычный для нас круглый подрозетник. На этапе строительства или капитального ремонта достаточно закупиться специальными квадратными коробками, в которые отлично устанавливаются такие выключатели, и заменить ими родные круглые.

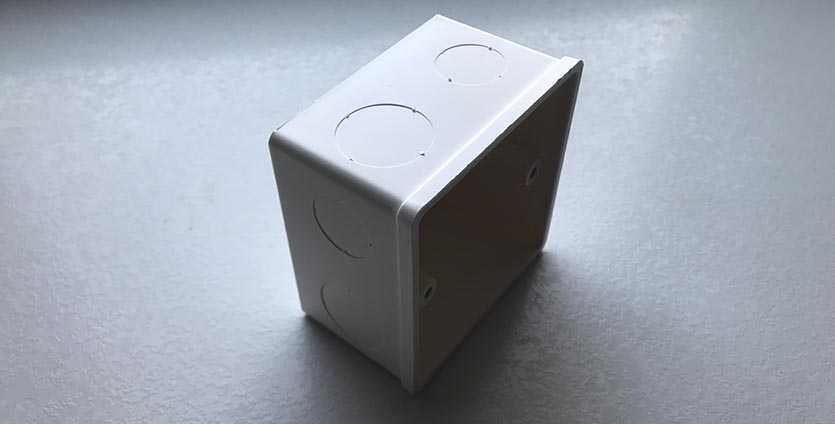

Вписать такой выключатель без шума и пыли в помещение с готовым ремонтом сложно. Существуют специальные внешние коробки, которые прячут внутренности квадратных выключателей снаружи стены.

Вид получается так себе, толщина коробки с выключателем составляет около 4 см. Жена за такое решение точно не похвалит.

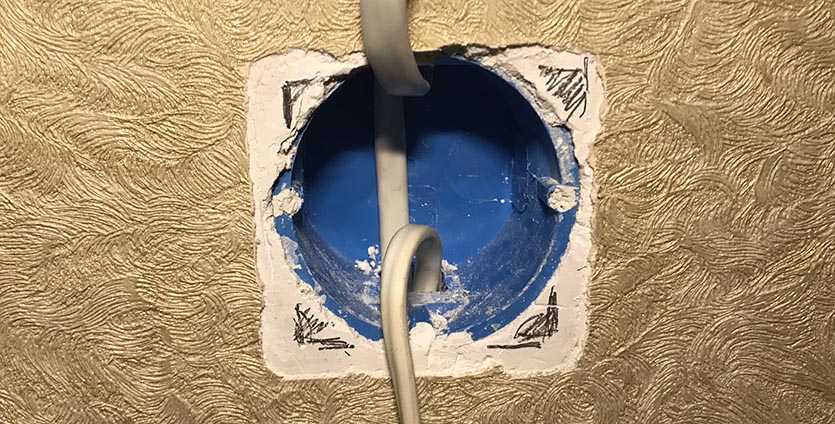

Вот так необходимо увеличить отверстие в стене

Остается только расширить существующую дыру в стене от круглого подрозетника, чтобы в нее помещался квадратный выключатель.

Здесь все зависит от материала стен. Гипсокартонные стены без труда прорезаются до нужного размера, а вот кирпичные или бетонные придется подолбить.

В большинстве случаев можно слегка поработать молотком и зубилом, а иногда придется прибегнуть к помощи перфоратора.

15 минут работы и круглое отверстие в стене превращается в квадратное.

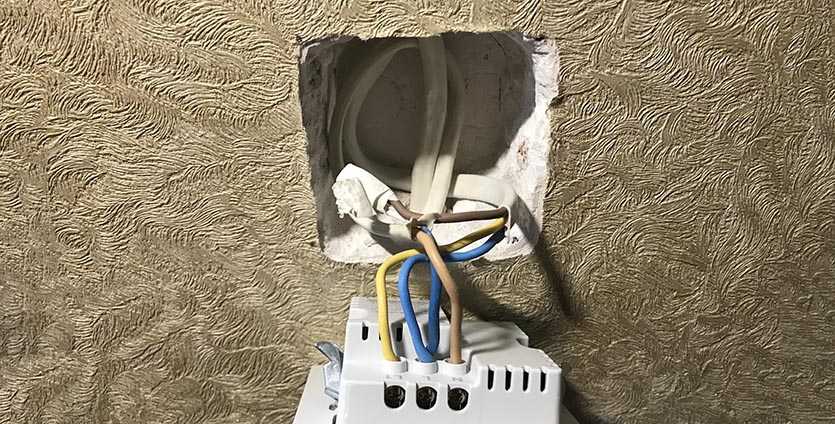

Остальное – дело техники. Подключаем разрывающуюся фазу в клемы L и L1 (для двухкнопочного еще и в L2), а при наличии нулевой линии ее подключаем в клему N.

Сопрягаем выключатель со шлюзом через приложение Xiaomi Mi Home (iOS, Android) и он сразу же появляется в приложении Дом.

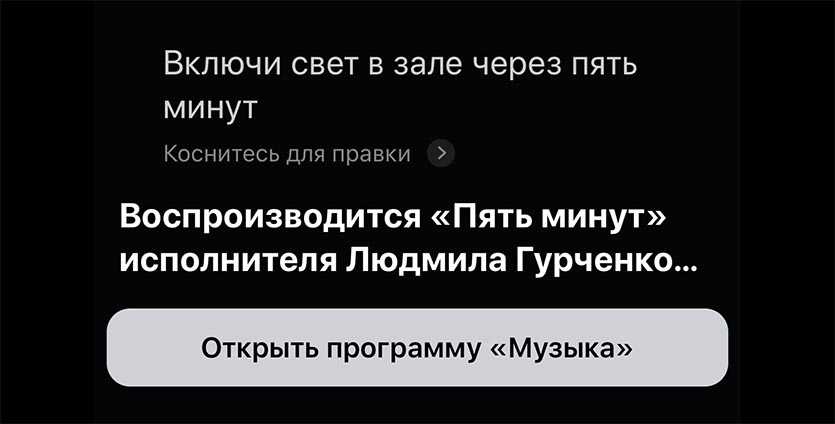

К сожалению, голосом нельзя установить отключение или выключение по таймеру

Все! Можно управлять светом в комнате с iPhone, при помощи голосового ассистента или в приложении Дом на iOS.


iPhones.ru

Рассмотрим все возможные варианты.

Проводное подключение

Если у проектора не имеется WiFi, а смартфон оснащён разъёмом Micro-USB Type C, то самый простой способ подключить его к проектору – это использовать кабель USB-C-HDMI.

Способ этот максимально простой, потребуется лишь выбрать на проекторе (или его пульте дистанционного управления) в качестве источника сигнала HDMI, а также активировать на смартфоне передачу изображения на внешний порт (в большинстве случаев – всё это происходит автоматически).

Пожалуй, единственный серьёзный недостаток такого типа подключения – это невозможность подзаряжать смартфон во время трансляции изображения с него. Стоит позаботиться о зарядке заранее, чтобы внезапно разрядившаяся батарея не помешала просмотру.

Преимущества и недостатки телевизоров с Wi-Fi

Телевизор со Смарт ТВ и вай-фай обладает большим количеством преимуществ, однако не стоит забывать и о недостатках.

Главные достоинства телевизоров, оснащенных мини-компьютером:

  • возможность выхода в Интернет с помощью роутера и напрямую через сетевой кабель;
  • возможность отображения на экране устройства видео, фото и аудиофайлов напрямую с ноутбука, нетбука или стационарного компьютера;
  • для комфортного взаимодействия с играми и приложениями прямо на ТВ можно создать свою учетную запись;
  • возможность управлять устройством различными способами (с помощью жестов или голоса, реальной или виртуальной клавиатуры, смартфона или дистанционного пульта управления).

Из недостатков выделяют:

  • отсутствие поддержки форматов .avi, .mkv;
  • в сравнении с обычными телевизорами у них достаточно высокая стоимость;
  • встроенные игровые приложения устаревшие;
  • система отслеживает действия пользователя, чтобы в дальнейшем показывать целевую рекламу.

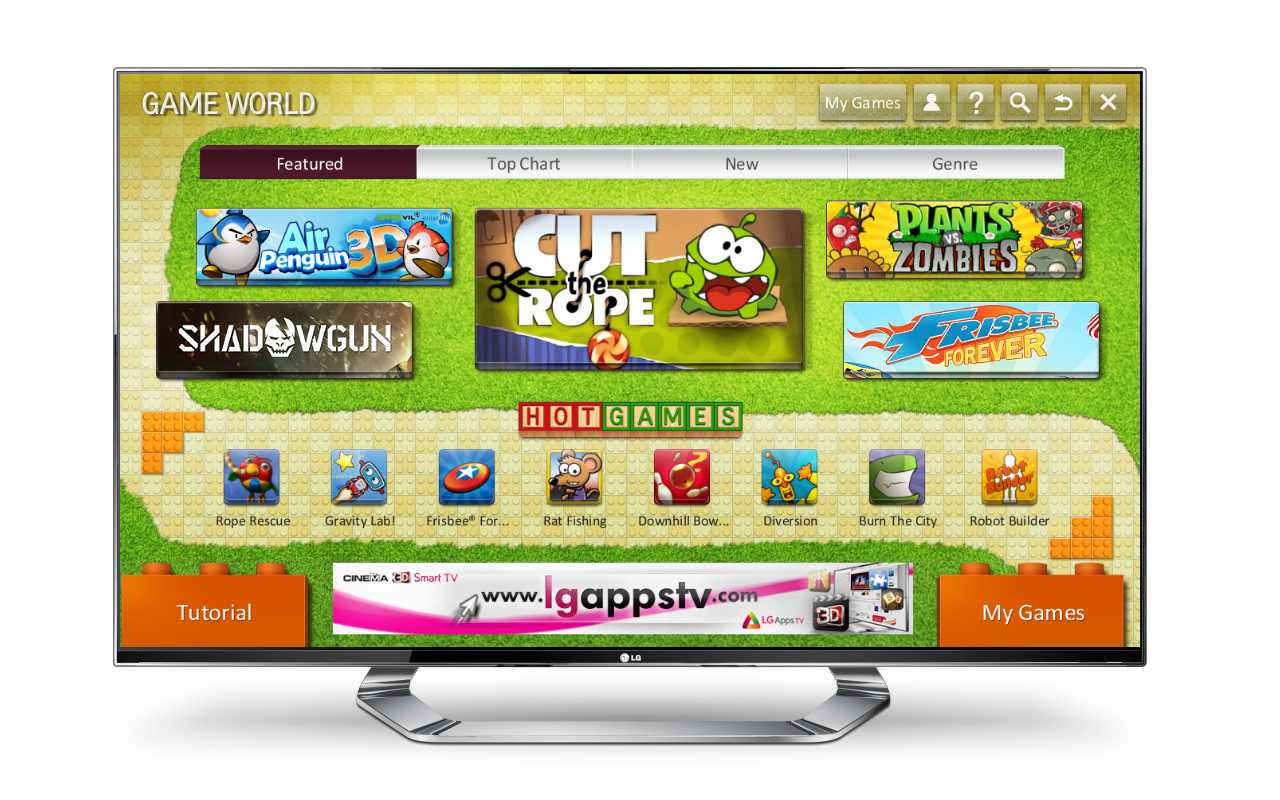

Игры для Smart TV от LG

Современные Smart телевизоры имеют практически неограниченные функциональные возможности, что, несомненно, очень удобно. У каждого пользователя есть возможность проводить свой досуг с максимальным комфортом, однако такое удовольствие, к сожалению, не каждому по карману.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

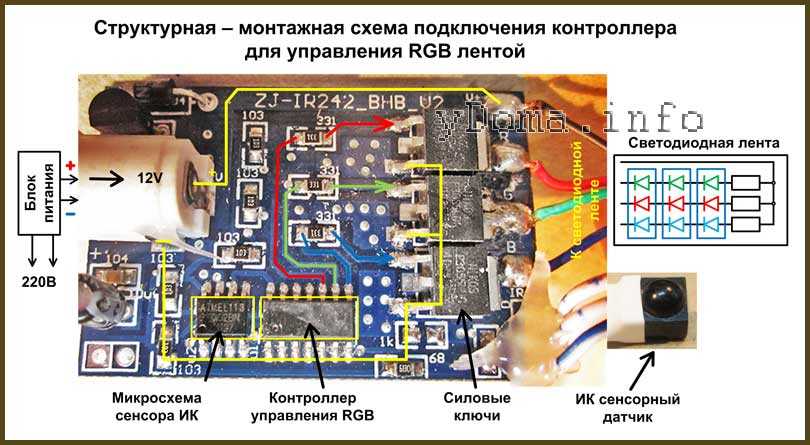

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).
