Как сделать угловой шкаф своими руками: чертежи и инструкции

Особенности проектирования

Перед тем, как начать создание чертежа будущей конструкции важно определить место, куда она будет устанавливаться. На этом этапе следует учесть такие моменты: количество полок, выдвижных ящиков (если они требуются)

Все это позволит разработать наиболее подробный проект.

Важно соблюдать такие нюансы:

  1. Не во всех квартирах имеются типовые ровные стены и потолки. Именно поэтому замеры следует сделать со всех сторон, особенно при проектировании встроенного шкафа.
  2. Глубина готового шкафа должна быть не меньше 60 сантиметров. В противном случае такие полочки не будут вместительными.
  3. Замеры следует сразу же переносить на чертеж, для того чтобы правильно рассчитать количество материалов.
  4. При необходимости следует предварительно выровнять пол на том месте, куда планируется устанавливать шкаф.
  5. Для нанесения разметки необходимо использовать строительный уровень, угольник и рулетку. Примерный образец чертежа с размерами

Только потом необходимо рассчитать размеры горизонтальных деталей, штанги (если это платяной шкаф). Чаще всего большие полки устанавливают в верхней части шкафа, а штангу непосредственно в углу. Последним этапом в схему вносят дополнительные обозначения, где будут располагаться зеркала, подсветка и прочие элементы.

Предлагаем ознакомиться Стиральная машина набрала воду и остановилась

В отличие от своих обычных собратьев, угловой шкаф-купе всегда проектируется стационарным. Его создают под размеры конкретного угла и не подразумевают его перемещения.

Для начала стоит решить, какой именно угловой шкаф вам нужен. Основные типы конструкции:

  • треугольный;
  • трапециевидный;
  • г-образный;
  • «пятистенка».

Кроме того, шкафы могут быть встроенными и корпусными. Встроенный шкаф – по сути небольшая кладовка. Полки в нем монтируются прямо на стены, а пространство огораживается дверью. Корпусный шкаф имеет цоколь, верхнюю крышку и заднюю стенку, хотя бы из тонких листов ДВП.

Самый «экономичный» для пространства – треугольный шкаф: он не имеет боковых стен. Его глубина будет определяться только шириной стен, которую вы готовы «отдать». Остальные шкафы чуть сложнее в изготовлении и будут иметь дополнительную глубину.

Сегодня популярно изготовление радиусного шкафа, фасад которого выполнен в виде полукруга или волны. Такая мебель гармонично вписывается в самые разные интерьеры. Особенно хорош такой шкаф для большой прихожей и спальни. Для кухни очень популярен угловой вариант из гипсокартона – он прост в исполнении и занимает совсем немного места.

Когда вы делаете чертежи внутреннего наполнения такого шкафа, нужно учесть его назначение. Если это шкаф для прихожей, в нем должна быть штанга для верхней одежды, полки для обуви (возможно, высокие – для сапог), полки для головных уборов и аксессуаров, место для зонтов, перчаток и т.д. В гостиной шкаф-купе может служить хранилищем для книг, документов, пледов и покрывал, красивой посуды.

Жалобы на нехватку места в квартире или доме очень часты; при ближайшем знакомстве с жилищем оказывается сплошь и рядом, что отдельные углы пусты, использовать их никак не получается. Обе проблемы одновременно решаются, если сделать угловой шкаф — это еще и намного экономичнее, чем покупать его в магазине, или заказывать в мебельной компании.

Чертеж составить может практически каждый человек, а вот раскраивать детали в соответствии с задумкой должны профессионалы, поскольку это слишком тяжело и хлопотно. Высота секции, где предстоит хранить шубы, куртки и пальто, должна гибко подстраиваться под рост тех, кому предстоит пользоваться шкафом, до ригеля должны свободно дотягиваться все

Важное уточнение: разместив ригель по ширине, вы добьетесь большей отдачи от внутреннего пространства

Желательно составлять схему, находясь именно там, где шкаф должен будет встать — тогда не упустите никаких деталей из виду. Даже самые мелкие комплектующие должны быть отражены на чертеже. Пометьте расположение выкатывающихся ящиков, дверей и корзин; толщина материала указывается точно, и приводится спецификация любого элемента.

Как собрать угловой шкаф

Сборка углового шкафа – несложный процесс, если тщательно ознакомиться с инструкцией и подготовить все необходимые материалы.

Подготовка деталей

Подготовка деталей заключается в предварительных измерениях

Важно учесть все нюансы конструкции и рассчитать габариты. Создается схема шкафа и чертеж предположительного расположения. Важно измерить все и перенести это на бумагу

Важно измерить все и перенести это на бумагу. Перед тем, как заказывать шкаф, его следует спроектировать

Перед тем, как заказывать шкаф, его следует спроектировать.

Обычная конструкция предполагает одно большое отделение для размещения вещей на плечиках. Другой отдел более узкий, он разделяется на отсеки будущими полочками. При желании можно выполнить так называемый открытый пенал с левой или правой стороны.

Используйте специальные программы для проектировки шкафа.

Для каждого отделения подготавливается своя деталь. Изготавливаются они с учетом припусков. Если шкаф предполагает наличие задней стенки, то материала понадобится намного больше.

Установка фурнитуры на угловые элементы

Установка фурнитуры один из самых ответственных моментов

Поэтому выполнять все необходимо с особой осторожностью. Каждое действие проверяется несколько раз, только после этого происходит переход к следующему. Фурнитура – важный элемент в мебели

Фурнитура – важный элемент в мебели.

К самой нижней детали шкафа, то есть его дну по бокам прикручивается первый крепежный элемент – шток эксцентриковой стяжки. Один за другим. Затем вставляются шкант и замок. Такая же процедура проделывается и с верхней деталью, то есть с «крышей» шкафа. На нее в таком же порядке устанавливается фурнитура.

Подготовка боковых панелей

Боковые панели являются самыми высокими деталями шкафа, так как это боковые стенки. К их низу необходимо прибить ножки, чтобы будущий шкафчик устойчиво стоял. Затем вкручиваются штоки и вставляются шканты.

Разница между собиранием обычного и углового шкафа купе существует.

Спешить не стоит, лучше несколько раз все проверить и подправить, если это необходимо. На первых этапах есть хорошая возможность демонтировать все, поэтому ей нужно пользоваться во избежание ошибок. На одну из боковых панелей прикрепляется сторона шкафа (сначала правая). Происходит установка подпетельников. А на левой стороне необходимо закрепить несколько полкодержателей.

Внутренние вертикальные панели

На заднюю внутреннюю вертикальную панель устанавливаются металлические соединительные уголки. Затем монтируются замки и мелкие штоки для самой большой и верхней полки. В прилежащую стенку необходимо вбить несколько полкодержателей и вкрутить штоки (маленькие) для остальных средних полок.

Вы можете сделать встроенный угловой шкаф.

Так как этот этап предполагает внедрение в конструкцию держателей для полок, то их необходимо проверять на качество установки. Иначе возникает риск, что все вещи могут с них упасть в последствие.

Монтаж конструкции корпуса

Дно ставится на вмонтированные ранее ножки. Далее устанавливается внутренняя вертикальная панель. Каждая по очереди сверху. Прилежащая к внутренней вертикальной панели деталь прикрепляется в центре, а сама вертикальная панель на задний план в край. Надежно соединить их между собой можно при помощи металлических уголков.

Сборку конструкции доверьте профессионалам.

Следующим действием прикрепляется напротив лежащая боковая панель. Замки закрываются. Деталь необходимо немного придерживать. Накладывается угловой верх конструкции и фиксируется деталь с панелями, которые стоят вертикально. Так как конструкция наверняка высокая, то можно воспользоваться стремянкой.

Угловой шкаф — это великолепный способ рационально распределить комнатное пространство в небольшом помещении.

Присоединяется левая вертикальная панель, замки все сразу же фиксируются. Далее вкладываются все полочки при помощи маленьких штоков. Затем набивается задняя стенка по принципу установки всех остальных.

Расположите полки в шкафу функционально.

После чего все отведенное место под полочки можно смело или заполнять.

Навеска двери на угловой шкаф

К двери устанавливаются петли и вкручиваются саморезы. В подпетельники необходимо вставить дверные петли. На конструкции петли обычно установлен специальный винт, который регулирует правильность вхождения этого винта в подпетельник.

Старайтесь точно совмещать все отверстия, не соединяйте их принудительно, вставляя стяжку, когда отверстия еще не совпали полностью.

Все петли фиксируются винтами. Дверь регулируется по необходимому направлению и выравнивается. Последним действием будет установка ручки на дверь.

Особенности проектирования

Жалобы на нехватку места в квартире или доме очень часты; при ближайшем знакомстве с жилищем оказывается сплошь и рядом, что отдельные углы пусты, использовать их никак не получается. Обе проблемы одновременно решаются, если сделать угловой шкаф — это еще и намного экономичнее, чем покупать его в магазине, или заказывать в мебельной компании.

Чертеж составить может практически каждый человек, а вот раскраивать детали в соответствии с задумкой должны профессионалы, поскольку это слишком тяжело и хлопотно. Высота секции, где предстоит хранить шубы, куртки и пальто, должна гибко подстраиваться под рост тех, кому предстоит пользоваться шкафом, до ригеля должны свободно дотягиваться все

Важное уточнение: разместив ригель по ширине, вы добьетесь большей отдачи от внутреннего пространства

Желательно составлять схему, находясь именно там, где шкаф должен будет встать — тогда не упустите никаких деталей из виду. Даже самые мелкие комплектующие должны быть отражены на чертеже. Пометьте расположение выкатывающихся ящиков, дверей и корзин; толщина материала указывается точно, и приводится спецификация любого элемента. Да, это довольно сложно — но иного способа выполнить работу хорошо не будет. Места установки светильников (если они предусмотрены) следует отметить сразу, и при составлении плана, и при начале самой работы.

Инструменты и материалы

Непосредственно перед процессом создания конструкции следует определиться с размерами, материалами и инструментами, которые будут использоваться, а также продумать предназначение шкафа. Первоначально формируется проект, для чего создаются чертежи, по которым подготавливаются детали, прочно соединяемые друг с другом. Принимается решение, будет ли угловой шкаф треугольным или Г образным, трапециевидным или пятистенным.

Если вы решили самостоятельно собрать мебель, следует подготовиться к этому процессу и приобрести необходимые материалы и инструменты:

  • непосредственный материал для создания шкафа, причем актуальным считается формирование конструкции из гипсокартона, который отличается доступной ценой, легкостью применения, экологической чистотой и долговечностью;
  • профили, из которых будет формироваться каркас;
  • подвесы;
  • саморезы и клей;
  • зеркала, если планируется оформлять ими шкаф;
  • фурнитура, обеспечивающая легкость использования конструкции;
  • ролики и направляющие, если делаются двери купе;
  • материал обшивки для шкафа;
  • дрель, шуруповерт, болгарка, острый нож для разрезания гипсокартона, уровень и другие мелкие инструменты.

Работа с гипсокартоном считается настолько простой, что обычно не требуется наличия специфических инструментов.

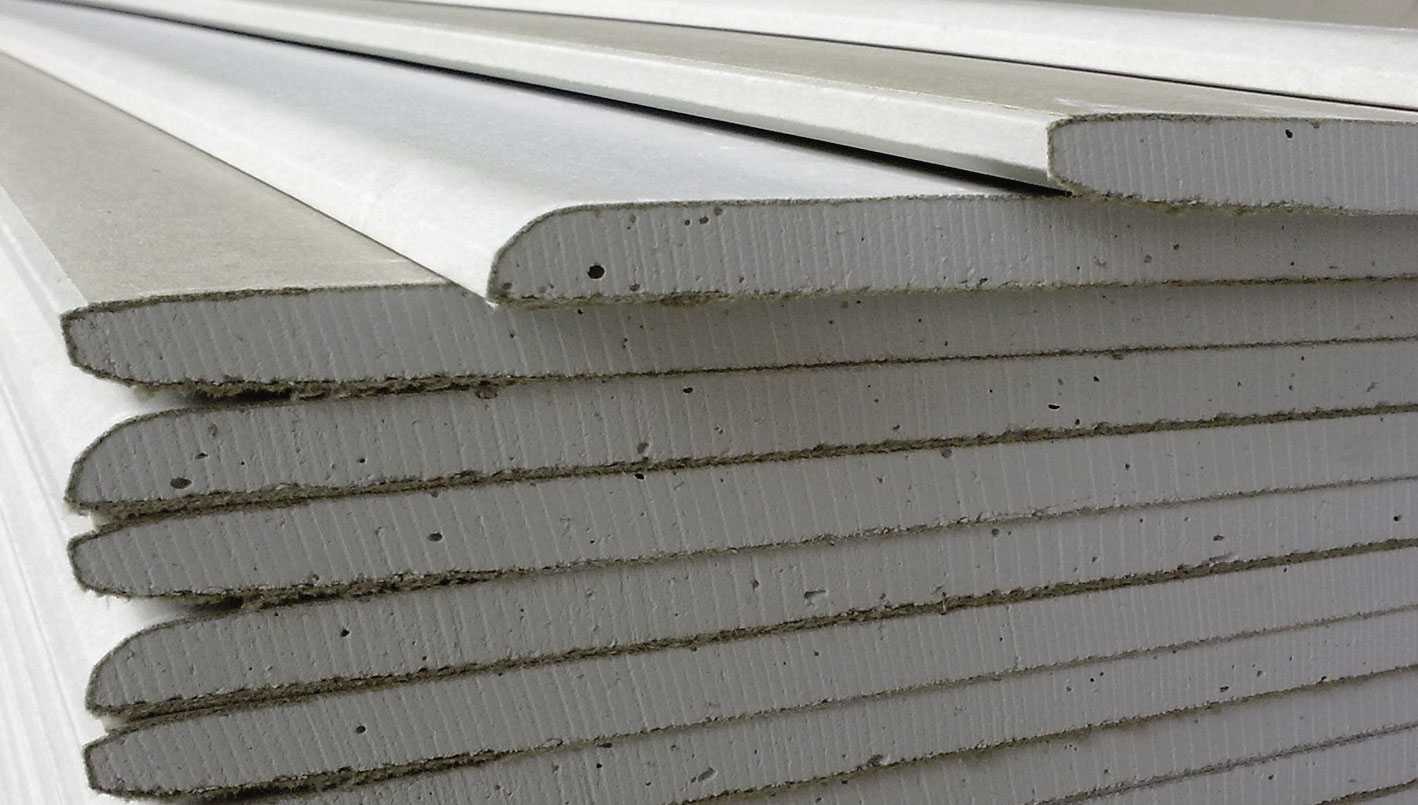

ИнструментыЛисты гипсокартона

Подготовка

Чтобы работа по изготовлению углового шкафа проходила правильно и без ошибок, нужно придерживаться пошаговой инструкции:

  • сначала, нужно определиться с местом и комнатой в доме, где будет стоять изделие;
  • снять замеры пространства и нанести их на схему;
  • определиться с конфигурацией изделия и нанести ее на чертеж;
  • обозначить размеры углового шкафа на чертеже и сопоставить с размерами подготавливаемого пространства;
  • определить нужное количество материала и инструментов, и подготовить их.

Размеры и внутренне наполнение будут зависеть от того, что хотелось бы уместить в шкаф, и от планировки комнаты. Конфигурацию лучше выбирать, исходя из навыков по изготовлению мебельных конструкций и стоимости расходного материала. Высоту полок и уровень штанги нужно располагать на таком уровне, чтобы было удобно для пользования не только самому, но и всеми членами семьи.

Для облегчения проектирования, можно воспользоваться компьютерной программой PRO100. Она поможет создать чертеж шкафа, учитывая нужные размеры, и рассчитать материалы и фурнитуру.

Схема углового шкафа от руки рисуется, начиная с боковых панелей, которые будут несущими. Они должны быть выполнены из цельных досок. Затем, определяется высота шкафа — от 2200 мм, если оставляется пространство над ним, и выше, если шкаф высотой до потолка. В первом случае, нужно устанавливать цельное верхнее полотно, и однотипное по форме нижнее.

После этого определяются горизонтальные детали шкафа и полки со штангами. Большие полки лучше расположить на верхнем уровне шкафа, а штангу для одежды в угловом отделе. Далее, на схеме обозначается механизм открытия шкафа (распашные двери или купе). По завершению, на чертеж наносятся детали (зеркала, ручки, роспись).

Крепление гипсокартона

Производится раскрой ГКЛ. Лучше использовать реальные размеры, снятые с установленного каркаса шкафа, а не указанные в чертеже: незначительные сдвиги в процессе сборки более чем возможны.

Отдельные элементы обшивки крепятся к каркасу при помощи саморезов, головки которых необходимо немного утапливать в гипсокартон.

Углы шкафа обязательно усиливаются перфорированными металлическими уголками, закрепляемыми в процессе шпаклевки гипсокартона. Она осуществляется стандартно: швы проклеиваются лентой-серпянкой, замазываются головки шурупов, после чего накладывается финишный слой.

На завершающем этапе производится отделка поверхности шкафа в соответствии с общим интерьером помещения.

Пошаговая инструкция


Пошаговое создание простого шкафа из ГКЛ Мы уже детально рассмотрели, как сделать шкаф из гипсокартона своими руками, но пошаговая инструкция поможет закрепить полученные знания. Пусть это будет своеобразный план действий в общих чертах, чтобы запомнить последовательность выполнения работ.

  1. Определяемся с местом, в котором шкаф будет находиться до ближайшего капитального ремонта.
  2. Делаем набросок желаемой конструкции.
  3. Запасаемся необходимыми материалами и инструментами. Как не старайся, за один раз в нужном количестве всего не купишь, выйдет мало или слишком много.
  4. Размечаем поверхности, обозначая место крепления основных элементов каркаса.
  5. Используя дрель или перфоратор, крепим профили по сделанным меткам к стене, полу и потолку.
  6. Устанавливаем стоечные профили и соединяем их с направляющими.
  7. Устанавливаем перемычки под полочки, а также для укрепления всей конструкции.
  8. Обшиваем всё гипсокартоном.
  9. Грунтуем и шпаклюем листы гипсокартона, подготавливая шкаф к финишной отделке, которую каждый выбирает для себя сам.

Обшиваем всё гипсокартоном

Перед началом работ по обшивке шкафа гипсокартоном нужно усвоить несколько правил:

  • саморезы крепятся с шагом 15-20 см;
  • для работы потребуются фосфатные саморезы 3,5*25 мм;
  • между стыками гипсокартона должны быть небольшие зазоры в пару миллиметров;
  • с кромки листов нужно снять фаску, чтобы стыки лучше шпаклевались;
  • саморезы нельзя вкручивать в самом углу или с краю листа, всегда нужно отступать 5 мм.
  • шляпки шурупов должны утапливаться в ГКЛ на несколько миллиметров, но не слишком глубоко, чтобы не разорвать сердечник листа.

Нарезая листы до нужного размера, их всегда следует прикладывать к каркасу, чтобы избежать косяков в будущем. Причем нужно учитывать, что стыки листов должны попадать четко на середину профиля. Именно на средину, а не на край и не висеть в воздухе.

Спереди полки и перегородки обшиваются гипсокартоном в последнюю очередь

Желательно чтобы задняя стена уже была обшита гипсокартоном, так как это значительно упрощает работу.

Листами гипсокартона обшиваются все части каркаса так, чтобы профилей не осталось видно.

Распашной шкаф в прихожую своими руками

Посмотрите, как сделать аккуратный шкаф с дверями в прихожую своими руками. Это не тяжело, нужно просто собрать деревянные коробки и закрепить купленные в магазине двери, все это можно сделать за выходные.  Каждый шкафчик достаточно большой, чтобы поместилось пальто, рюкзак, сапоги, шапки. Так как это модульная конструкция, вы можете сделать один шкафчик для каждого члена семьи, включая собаку (поводки, игрушки и прочее). Теперь у каждого есть личное место для хранения вещей – и ответственность за его организацию. Дверь с жалюзи сделана из одной из двух двойных дверей, которые вы можете купить почти в любом мебельном магазине. В любом случае, перед тем, как приступать к изготовлению шкафа в прихожую, купите двери. Существует множество разноплановых дверей. Если нужна дополнительная вентиляция, используйте полные жалюзи; если вентиляция не является проблемой, купите сплошные двери. Они могут быть не такими же, как показаны на фото, поэтому вам, возможно, придется изменить размеры блоков.

Габаритные размеры для данного примера: ширина 40 см, высота 205 см, глубина 32 см

Как сделать распашной шкаф в прихожую, смотрите ниже, на пошаговых фото. Если этой информации не достаточно, воспользуйтесь ссылкой под галереей и прочитайте подробную инструкцию на сайте.

Источник фото: www.familyhandyman.com/woodworking/projects/how-to-build-mudroom-lockers/view-all/

Внутреннее наполнение

Наполнение внутреннего пространства шкафа-купе – важный пункт при разработке модели будущей конструкции, она – самая функциональная часть эскиза. Внутри шкафа традиционно монтируются три визуально различных зоны: нижняя, средняя и верхняя. Внизу традиционно ставятся стеллажи для обуви или обувницы, посередине располагаются открытые полки, штанги, вешалки для юбок и брюк, выдвижные ящики, сверху устанавливается штанга для длинной одежды и открытые полки – для наименее часто используемых предметов и вещей.

Штанга встречается во всех шкафах-купе и позволяет развешивать одежду на вешалках, в том числе длинную одежду. Выбирайте две и больше штанг: высота одной из них не должна превышать 80 см (оптимально выбирать 60 см): она будет использоваться для повседневной одежды, другая высотой от 100 см будет использована для развешивания длинной и уличной одежды.

Пантограф представляет собой ту же штангу с возможностью опускания конструкции; их устанавливают максимально высоко. Ширина штанги варьируется до 90 см: если штанга больше, требуется её дополнительно поддержать.

  • Открытые полки – неотъемлемая часть любого шкафа; оптимальная глубина полок от 40 до 70 см, ширина – до 60 см (лучше сделать больше полок небольшой ширины), высота определяется исходя из личного пожелания потребителя, оптимально – 35-40 см.
  • Выдвижные ящики выступают для хранения нижнего белья и носочно-чулочных изделий; их габариты соотносятся с параметрами открытых полок, ведь зачастую эти конструкции располагаются под ними.
  • Отсеки и полки для обуви: расположите их внизу для рационального использования пространства. Для удобства хранения можно выбирать конструкции с колодками для надевания на них обуви или обувницы: неглубокие ящики с вертикальным размещением предметов гардероба.

Сборка углового шкафа

Угловые конструкции чаще всего выбирают для небольших помещений или для комнат с нестандартными размерами. Эти изделия отличаются от классических шкафов особенностью конструкции, и имеют свои преимущества и недостатки.

Чтобы собрать конструкцию своими руками, нужно отметить особенности этого предмета мебели:

  • перед тем как выбрать модель в определенное помещение, нужно замерить все размеры: ширину, высоту, глубину;
  • в угловом шкафу находится четыре стенки, в отличие от традиционных изделий: две находятся около стены, остальные две являются опорными частями, расположенными по бокам;
  • угловые модели могут укомплектовываться раздвижными и распашными дверями;
  • мебель может иметь различную форму.

Какие материалы и инструменты необходимы

От используемого материала для изготовления шкафа, будет зависеть его продолжительность эксплуатации. Все материалы условно делятся на две основные группы:

  1. ДВП.
  2. натуральное дерево.

Самостоятельная сборка конструкции потребует наличия определенных инструментов:

  • шуруповерт требуется для вкручивания шурупов и креплений при расстановке полок;
  • перфоратор или электродрель необходимы для выполнения отверстий в дереве;
  • ножовка требуется для обрезки материала;
  • отвертка чаще всего используется для глубокой посадки саморезов;
  • набор шестигранников нужен для крепления фурнитуры.

Важные моменты при сборке углового шкафа

Особенности изготовления шкафа углового типа:

Можно опираться на уже готовые чертежи или создать свои.
Угловые изделия требуют особой внимательности во время создания схемы и сборки, в отличие от классических вариантов, потому у неопытного мастера могут появиться проблемы. Если недостаточно опыта, то желательно доверить вырезку всех элементов специалисту.
Чтобы не собрать элемент меньшего размера, необходимо учесть толщину лезвия пилы.
Толщина стен выбирается не меньше 20 мм

Иначе будет недостаточная прочность конструкции.
Создавая чертеж, нужно обратить внимание на неровности пола. Если он кривой, то между дверями появятся щели. Для распашной системы это можно исправить с помощью регулировки навесов, а для раздвижной – изменением высоты роликов.
Направляющие для дверей обязаны крепиться параллельно.
Внимательно нужно подходить к разметке и креплению направляющих рельс для ящиков.
Крепление зеркала нужно начинать с приклеивания уплотнителя по контуру.
Ламинат к срезам ДВП фиксируется утюгом

Для распашной системы это можно исправить с помощью регулировки навесов, а для раздвижной – изменением высоты роликов.
Направляющие для дверей обязаны крепиться параллельно.
Внимательно нужно подходить к разметке и креплению направляющих рельс для ящиков.
Крепление зеркала нужно начинать с приклеивания уплотнителя по контуру.
Ламинат к срезам ДВП фиксируется утюгом.

Особенности угловой конструкции

Обычно в помещениях с нестандартными размерами или небольшой площадью устанавливают конструкции углового типа. Такая мебель призвана обеспечить комфорт и добавить оригинальности интерьеру. Угловые шкафы имеют конструктивные особенности, среди которых есть плюсы и минусы.

Чтобы собрать этот шкаф самостоятельно, без монтажников, необходимо выделить особенности продукции:

  • Шкаф имеет 4 стенки, в отличие от стандартных моделей: 2 из них прижаты к стене, остальные служат опорными планками по бокам шкафа;
  • Размеры должны быть точными — перед выбором модели, которая будет соответствовать помещению, необходимо точно измерить все размеры: глубину, высоту, ширину мебели;
  • Узоры могут иметь различные формы: g-образные, пятиугольные, треугольные и трапециевидные;
  • Угловой шкаф-купе оборудован распашными или раздвижными дверями.

Каждое изделие обычно поставляется с инструкцией по установке — некоторые компании настаивают на вызове сборщиков, а не на дополнении моделей схемами. Если это так, то об этом следует сообщить дилеру в момент покупки.

Какие материалы нужны для изготовления

Сперва необходимо определиться с материалом изготовления. Он может быть следующим:

  • Натуральное дерево. Для самостоятельного изготовления выбирается редко, так как отличается высокой стоимостью. Кроме того, даже имея некоторые навыки работа с ним очень трудоемка из-за капризности материала, который дополнительно придется вскрывать специальными красками и лаками.
  • ДСП. Это спрессованные плиты, изготовленные из древесной стружки. Различаются по количеству слоев, толщине, содержанию формальдегида и типу облицовки. Обычно для корпуса шкафа используются плиты, имеющие толщину 16, 18 либо 25 мм. Они обладают равными эксплуатационными характеристиками и различаются только внешним эффектом: более толстые плиты придают изделию более солидный вид.
  • МДФ. Эти древесноволокнистые плиты так же изготавливаются из опилок, однако обрабатываются при помощи сухого, а не горячего прессования. Данный метод обработки делает материал экологичным, прочным и эстетичным.
  • Гипсокартон. Этот материал имеет невысокую стоимость, легок в использовании, отличается долговечностью и экологичностью. Работа с ним не требует специальных навыков.

В интерьере комнат продумывают все детали, начиная от напольного покрытия, отделки стен и заканчивая мебелью.

Необходимые инструменты

Для работы потребуются следующие инструменты:

  • основной материал;
  • подвесы;
  • профили для формирования каркаса;
  • клей;
  • саморезы;
  • фурнитура;
  • материал обшивки;
  • дрель или перфоратор;
  • болгарка;
  • шуруповерт;
  • канцелярский нож;
  • рулетка и уровень;
  • электролобзик или ножовка;
  • молоток.

При желании сделать двери-купе понадобятся также направляющие и ролики. Опционально применение зеркал.

Мебель должна быть многофункциональной, эргономичной, надежной, прочной и красивой.

Чтобы обеспечить легкость использования шкафа используется различная фурнитура. Она выбирается в зависимости от размеров конструкции, толщины стенок и наполнения. Для стандартного шкафа потребуются следующие комплектующие:

  • саморезы;
  • полкодержатель;
  • перекладина или жердь;
  • мебельные петли;
  • регулируемая опора;
  • винты;
  • ручки;
  • гвозди;
  • шайбы под винты;
  • ножки.

Используйте профессиональные инструменты для создания шкафа.

Чертежи и схемы углового шкафа с размерами

Выделяют следующие типы конструкций угловых шкафов:

  • Г-образные;
  • с пятью стенами;
  • треугольные;
  • в форме трапеции.

Шкафы могут иметь перпендикулярно либо диагонально расположенные фасады. Также модели бывают:

  • с антресолями и без;
  • асимметричными и симметричными;
  • с наружными либо внутренними ящиками;
  • комбинированными либо приспособленными только под полки или плечики;
  • рассчитанные для хранения одежды или выполненные в виде открытых стеллажей и витрин;
  • с разным количеством фасадов (одно-, двух- и трехдверные).

Конструкции с перпендикулярно расположенными створками обычно имеют вид двух обычных шкафов с незначительно измененным строением. Реже модели выполняют литыми, так как при раздвижных фасадах это не очень удобно.

У каждого свои предпочтения и вкусы, но некоторые общепринятые меры все же существуют.

Размеры шкафа рассчитываются, исходя из возможностей пространства. Минимально возможной считается конструкция, занимающая 600˟600 мм от угла. Для достаточной ширины фасада (не менее 400 мм) глубина боковин не должна превышать 300 мм. Такой миниатюрный шкаф сопоставим по габаритам с навесным кухонным модулем и может быть оборудован только крючками для одежды и полками. Штанга в него уже не поместится.

Размер шкафа определяется размером комнаты.

Для шкафа с отделом под навесную одежду расстояние от угла должно быть не менее 800 мм. В этом случае глубина боковин должна составлять 450 мм, если планируется хранить легкую одежду, и не менее 500 мм, если верхнюю. Если шкаф планируется асимметричным, то размеры от угла могут составлять 850˟650 мм, 800˟700 мм и так далее. Главное заранее определиться с желаемыми габаритами, чтобы грамотно составить чертеж.

Схема выполняется в двух проекциях: вид спереди и сбоку. На ней указываются внешние размеры – высота, ширина и габариты коробки, а также толщина используемых деталей. Сперва изображается короб конструкции, потом – внутреннее наполнение.

Не забудьте учитывать все детали при создании шкафа.

Чертеж должен включать указание расстояний между полками, ширину секций, размеры от детали до точки крепления и высоту цоколя.

Шкаф можно выполнить из гипсокартона и алюминиевых профилей.

Это интересно: Стулья для кухни в различных стилях

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

Чертежи шкафов-купе

Для тех, кто всерьёз решил своими руками сделать шкаф-купе, в первую очередь необходимо обзавестись чертежами шкафа с размерами и списком необходимых деталей и фурнитуры. Можно воспользоваться готовыми эскизами, а можно сделать индивидуальный проект. Для этого понадобится обмерить место, на котором планируется установить будущий шкаф. После получения требуемых данных переносим их на бумагу. Это позволит определить габариты изделия. Набрасываем собственноручно эскиз, это позволит визуально определить толщину ДСП. На полученном рисунке необходимо нанести все размеры, теперь рисунок превратился в чертёж шкафа.

Пошаговая инструкция по сборке шкафа-купе

Рассмотрим процесс сборки конструкции, установленной около стены, которая будет выполнять роль задней стенки. Работа выполняется в несколько этапов.

1. Проводим разметку

Для начала нужно точно нанести линии разметки на стену. Делаем это так:

  1. От угла отмеряем длину шкафа, ставим отметку. Делаем это в нескольких местах на разных уровнях высоты, что гарантирует ровную прямую. Соединяем отметки, проведя вертикальную линию. Это будет край шкафа.
  2. Аналогично размечаем внутри будущего шкафа расположение всех вертикальных секций.
  3. Намечаем место расположения горизонтальных полок.

Фото: Instagram elenacherkozianova

2. Устанавливаем крепления

На этом этапе нужно на размеченных линиях поместить крепления для полок и перегородок. Выполняем это так:

  1. Берем крепеж, примеряем его к линии разметки, определяем и помечаем участки, где должны находиться дюбели.
  2. Просверливаем отверстия в намеченных точках, вставляем в них пластиковые вкладыши.
  3. Ставим крепления на предназначенное для них место и закрепляем саморезами.

Фото: Instagram zodych

3. Монтируем наполнение шкафа

Нужно установить все полочки и вертикально расположенные стойки. Делаем это так:

  1. Ставим боковую стенку нашего шкафа. Примеряем заготовку, при необходимости подгоняем. Устанавливаем и закрепляем.
  2. Каждую разделительную стойку выставляем около креплений и фиксируем шурупами.
  3. Приступаем к монтажу полок. Каждую примеряем, при необходимости устанавливаем дополнительные крепежи, ставим деталь на место и закрепляем.
  4. Круглые стойки и вешала устанавливаем в специальные крепления и фиксируем.

Фото: Instagram belayaani

Фото: Instagram belayaani

Фото: Instagram elenacherkozianova

Фото: Instagram elenacherkozianova

Фото: Instagram elenacherkozianova

Фото: Instagram elenacherkozianova

Фото: Instagram svet_laya.ya

Фото: Instagram zzzzverek

4. Устанавливаем стенки шкафа

Монтируем боковую, верхнюю и, если нужно, нижнюю стенку шкафа. Делаем это так:

  1. Намечаем и сверлим на каждой детали отверстия, в которых будут располагаться крепежи.
  2. Примеряем панели к стене, намечаем отверстия под установку креплений.
  3. Просверливаем отверстия, устанавливаем в них пластиковые вкладыши.
  4. Ставим деталь на место и фиксируем ее крепежами.

Фото: Instagram alyance_naydi_kzn

Фото: Instagram dveri_kype

Фото: Instagram elenacherkozianova

Фото: Instagram iskander_mebel777

Фото: Instagram kostiapolenichkin

Фото: Instagram mebel_kubani.ru

Фото: Instagram mebel_slavenitsa

Фото: Instagram moskalenko

Фото: Instagram schkafnoi_master

5. Монтаж направляющих и дверей

К этому моменту дверные створки должны быть уже готовы. Если предполагается, что они собираются, например, из вагонки, то работа должна быть уже выполнена. Монтаж проводится в такой последовательности:

  1. Проводим замеры верхней и нижней стенки шкафа. Меряем направляющие, при необходимости их подрезаем.
  2. Закрепляем направляющие на стенках изделия.
  3. Фиксируем на створках детали раздвижного механизма.
  4. Устанавливаем подготовленные створки на рельсы. В зависимости от типа подвеса процедура будет несколько отличаться.
  5. Регулируем движение створок, добиваясь плавного бесшумного хода.

Фото: Instagram mebel_na_zakaz_stav

Еще раз проверяем качество установки каждой детали, работу дверок и прочность креплений. Работа завершена.

Самостоятельная сборка шкафа купе вполне по силам домашнему мастеру. Особенно если выбрать простую модель. Максимально облегчит работу распил материала, тогда останется только привезти детали домой и собрать из них шкаф.

Классификация шкафов по форме

Угловые. Еще одна модель, рекомендуемая дизайнерами для маленьких комнат.

Преимущество угловых шкафов-купе:

  • Вместительность. Несмотря на то, что такие шкафы выглядят компактно, на самом деле они способны вместить в себя очень большой объем вещей и не только. Часто наружную боковую поверхность дополняют открытыми полочками и ящиками.
  • Многофункциональность. Их используют не только в качестве хранилища вещей, но и как украшение интерьера спальни.
  • Практичность. Угловой шкаф позволяет максимально использовать угловое пространство, сэкономив свободное место в спальне.

В свою очередь угловые подразделяются на:

  • Г – образные. Модель из двух частей, соединенных под прямым углом. Обычно оснащены двумя распашными дверцами, работающими независимыми друг от друга.
  • Диагональные. Внутреннее оформление такое же, как и в Г-образных. Отличие состоит только в большей занимаемой площади.
  • Трапециевидные. Боковые стенки у такого шкафа имеют разные размеры, что смотрится очень необычно.

Прямоугольные. Данные модели очень популярны из-за своего удобства монтажа в естественные проемы спальни, а также возможности размещения вдоль стены.

Радиусные. В отличие от остальных моделей их внешний вид имеет закругленные элементы, которые придают шкафам интересную форму.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
