Лучшие и хорошие светодиодные ленты

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Типы и маркировка светодиодных лент

Так как производимых типов огромное множество, вы должны разобраться как расшифровывается маркировка светодиодных лент. Ниже приведена обобщённая таблица.

Чтобы легко расшифровать маркировку нужно понять её логику и принцип. Для этого внимательно просмотрите таблицу. Разберем маркировку:

Разбор значений маркировки LED ленты

Мощность обычно указывается на этикетке наклеенной на упаковке бухты. Сводная таблица типовых мощностей распространенных лент:

Кроме того, что перечислено выше указывается еще один важный параметр – цветовая температура. На рисунке ниже вы можете видеть примерный оттенок свечения для каждой из температур.

Чем ниже температура – тем теплее свет

Варианты подключения светодиодной ленты к питающему устройству

Способов подключения этого осветительного оборудования, как и любого другого, всего два – это последовательно и параллельно. Но здесь вариант монтажа играет очень важную роль. При неправильном выборе способа коммутации можно сжечь контактные дорожки, по которым проходит напряжение от одного светодиода к другому.

Выбор схемы монтажа зависит от длины отрезков полосы. На каждой из них имеются места для разреза. Обычно расстояние между ними 3 светодиода. И если отрезки ленты составляют в сумме более 5 метров, то последовательно ее подключать уже нельзя. Разберемся, как же правильно произвести монтаж и подключение.

Так выглядит правильное параллельное подключение

Последовательное подключение – в каких случаях оно выполняется

Такая коммутация представляет собой такое соединение, при котором питание попадает на второй потребитель, проходя через первый.

Если отрезки достаточно короткие, то их необходимо соединить между собой последовательно. Это позволит увеличить длину полосы до необходимой. Но при этом стоит понимать, что общая окончательная длина не должна превышать того же параметра новой светодиодной ленты. Иными словами, если она продавалась в бухте по 5 м, то после сращивания окончательный размер полосы должен быть меньше или равен первоначальному.

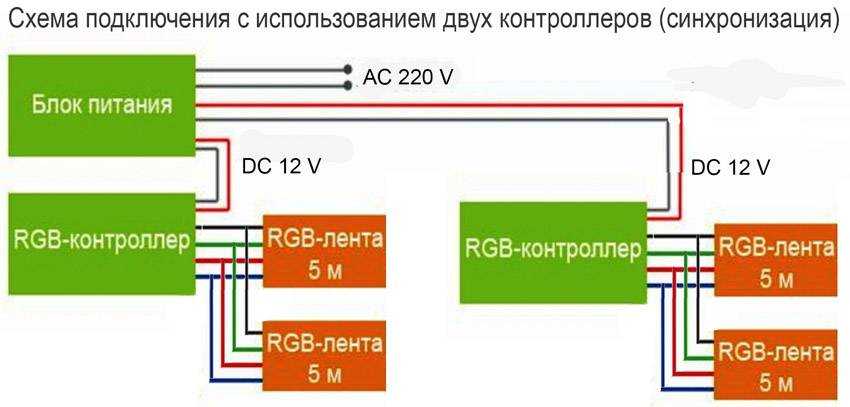

Если подключить 2 контроллера, возможности регулировки цветов увеличиваются

При превышении длины возникает опасность отгорания токопроводящих дорожек между световыми диодами по причине прохождения через них тока большой мощности. В этом случае сначала перегорают дорожки между первыми элементами. При их удалении между следующими, и так до тех пор, пока длина полосы не будет нормальной для правильной работы.

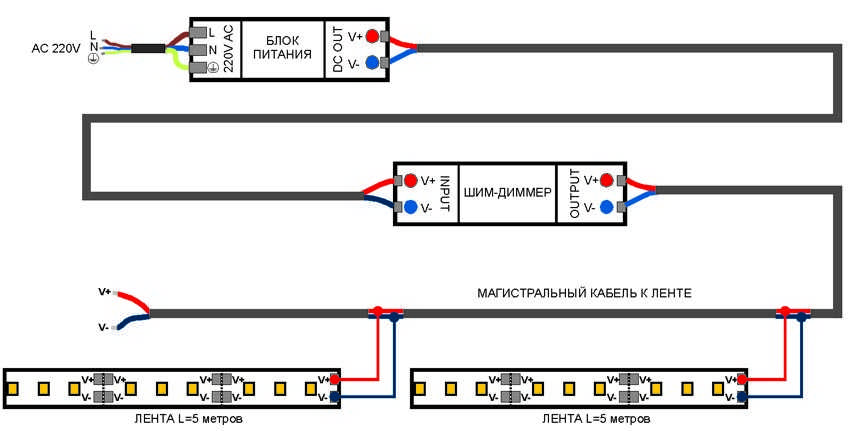

Параллельное подключение полосы и как его выполнить

Параллельным подключением называется коммутация, при которой питание от источника идет одновременно на два и более потребителя. При этом между собой они не соединены.

В случае, если требуется подключение полосы, к примеру, в 9 м, то необходим монтаж по параллельной схеме. Для этого берем отрезки в 5 м и 4 м. Отходящий от блока питания провод коммутируется в одинаковом порядке с обеими полосами. Получается, что питание со стабилизирующего устройства подается одновременно на оба отрезка. Это позволяет не перегружать дорожки, идущие от одного светодиода к другому.

Такие ленты продаются в бухтах по 5м
Важно знать! При такой схеме монтажа не стоит забывать о рабочей мощности стабилизатора. Она складывается из общего потребления двух отрезков.. Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования

Какие светодиоды можно подключить к 12 Вольтам

Продавцы уверяют, что продают светодиоды, которые возможно подключить к источнику питания на 12 В. На самом деле это утверждение некорректно. У лед-лампочки нет строго определенного рабочего вольтажа, поэтому можно говорить только об источнике света, изготовленном из диодов.

Следует определить, что происходит в лед-лампочке во время свечения. В данном процессе самые важные 2 параметра: максимальный и рабочий (необходимый для свечения) ток. Они учитываются в производстве лед-матриц, но не при выборе источника тока.

Напряжение на лампочке чаще всего от 1,5 до 3,5 вольт, цифра зависит от цвета лампочки. Меньшее значение – красные диоды, самое большое – сверхяркие. Светящийся диод на 12 вольт – это матрица (сборка), в состав которой может входить любое количество кристаллов, соединенных последовательно. Подобных цепочек может быть несколько, они соединяются друг с другом параллельно.

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Через него в контактные гнезда устанавливают переходную колодку.

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

С обратной стороны надевают защитный колпачок.

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд

Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

  1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
  2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
  3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
  4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.

Как подобрать?

Чтобы выбрать блок питания, нужно определиться с назначением подсветки. Когда цель ясна, выбираем удобное место монтажа. Самым главным моментом будет протяженность ленты, поэтому внимательно считаем метраж

Для подбора принимаем во внимание максимальную протяженность одного отрезка. Чтобы узнать, какой блок питания вам понадобится для диодной ленты, нужно посчитать мощность

Внимательно изучаем упаковку, и ищем напряжение питания, необходимое для ленты. Это может быть 12 В или 24 В. Крайне редко можно встретить новейшие разработки с показателем 36 В. Именно такое напряжение должен обеспечивать источник питания на выходе, преобразуя 220 вольт из розетки.

12 вольт безопаснее 24, к тому же такие ленты наиболее широко доступны. Кратность нарезки у первых составляет примерно 3 светодиода, или от 2-х до 5 сантиметров. Иногда можно найти варианты с кратностью меньше.

Для каждых 5 метров LED-ленты используют параллельное подключение к блоку питания. Именно такое расстояние выдерживают токопроводящие дорожки светодиодов. Если просто соединять отрезки один с другим, вы рискуете получить свечение на конце ленты намного слабее, чем в начале. К тому же такая конструкция быстро перегорит из-за нарушения технологии. Поэтому отрезы подключают параллельно к одному или нескольким устройствам питания. Можно осуществлять подключение как с одной, так и с двух сторон ленты. Второй вариант позволит равномерно распределить нагрузку на токоведущие элементы и увеличить срок службы изделия.

Чтобы рассчитать необходимый метраж проводов, отталкиваемся от максимально возможной протяженности одного куска. На финальный выбор влияют потери напряжения в зависимости от длины. 24-вольтовые ленты теряют напряжение значительно меньше, а значит, отрезок может быть длиннее 5 метров. Кроме того, раз потребляемый ток ниже вследствие малых потерь, то и провода для подключения будут тоньше, как и вес всей конструкции.

Из недостатков можно отметить узкий выбор, ведь напряжение в 24 В встречается редко, и в производстве такие ленты дороже. Следующий параметр — это потребляемая мощность на метр. Цифра напрямую зависит от плотности расположения диодов и их количества. Например, если плата потребляет 15 В, то при длине в 5 метров мы получаем 75 Вт, необходимых для равномерного свечения; 4 метра потребуют 60 Вт, и так далее. Предположим, что общая протяженность области подсветки у нас 20 метров.

Чтобы рассчитать мощность адаптера, умножаем потребляемую мощность метра ленты на длину – и страхуемся с помощью коэффициента запаса мощности. Примем этот коэффициент за 1.3, то есть заложим 30% запас. Итого имеем 15х20х1,3=390 Вт минимум. Конечно, цифра может получиться нецелой. Тогда мы округляем ее до ближайшей в большую сторону. Например, до 100 Вт, 150 Вт или 250 Вт. В нашем случае, 390 округляем до 400 Вт и так далее. Для цветной ленты принцип расчета будет тот же. Не забывайте про размер адаптера, чтобы выбрать укромное место для его расположения.

О светодиодных лентах и проблемах их подключения

Напомню, что светодиодная лента это гибкая медная полоса (плата) окрашенная, чаще, в белый цвет с размещёнными и соединёнными на ней светодиодами.

Количество светодиодов на ленте зависит от производителя и типа ленты. Для лент постоянного напряжения это 30-60-72-120 светодиодов на метр. Для лент на 220 Вольт это 54 светодиода на метр.

Принципиально важное значение для комплектации светодиодных лент для освещения имеет напряжение их питания. По этому параметру различают LED-ленты:

  • На 12 Вольт. Наиболее дешёвый, бытовой вариант LEDосвещения;
  • 24 вольтовые ленты. Используются в профессиональном монтаже.
  • Ленты светодиодного освещения на 220 Вольт.

Важно отметить, что не в комплектах, продаются светодиодные ленты для освещения отрезками по 5 метров. Именно для таких отрезков наиболее просто подобрать блок питания ленты

При необходимости лента режется по разметке указанной на самой ленте и соединяется с блоком питания и другими приборами через специальные соединители (Fix-Fast).

Как правильно включить диод в электрическую схему автомобиля

Схема подключения светодиодов к аккумулятору автомобиля 12 вольт не отличается от схемы для любого другого источника питания, имеющего такое же напряжение. Используется один из двух способов – через резистор или через стабилизатор (специальную микросхему). Однако необходимо учесть, что напряжение 12 вольт – условная величина. Чаще бывает 14 В и даже больше (до 17 В). Скачки обусловлены отсутствием в автомобиле стабилизатора. При расчетах в формулу нужно вставлять именно такие цифры.

Включением резистора из цепочки убирается часть напряжения, которое может вывести из строя светодиод. Основной недостаток этой схемы – превращение невостребованного тока в тепло. Это требует установки сопротивления на радиатор, что создает дополнительные сложности. Кроме того, резистор не контролирует напряжение. Если оно падает, снижается свечение лампы, если значительно повышается, лампочка может сгореть.

При использовании стабилизатора микросхема тоже излишний вольтаж превращает в тепло. Основное преимущество этого варианта – способность поддерживать определенный уровень напряжения. Это значит, что при необходимости подключить несколько лампочек, общая мощность которых меньше мощности стабилизатора, используется параллельное соединение. К микросхеме тоже необходимо подключить радиатор.

Последовательность сборки:

  • найти в документах или измерить вольтаж led-лампочки (лампочек);
  • составить схему;
  • рассчитать и купить резистор (драйвер);
  • найти полярность ножек led-лампочки;
  • припаять компоненты;
  • установить на радиаторы led-лампочку и резистор;
  • подключить аккумулятор.

Желательно измерить напряжение и ток, чтобы вовремя скорректировать показатели.

Если что-то не так, придется подбирать другой светодиод.

Аналоговые модели

Устройства, относящиеся к аналоговым, обеспечивают стабильным током работающую цепь. Используя такие приборы возможно избежать большой потери мощности пока работает система освещения. У регуляторов данного типа имеется один значительный не достаток, светодиоды в процессе работы сильно нагреваются, что приводит к быстрому выводу их из строя.

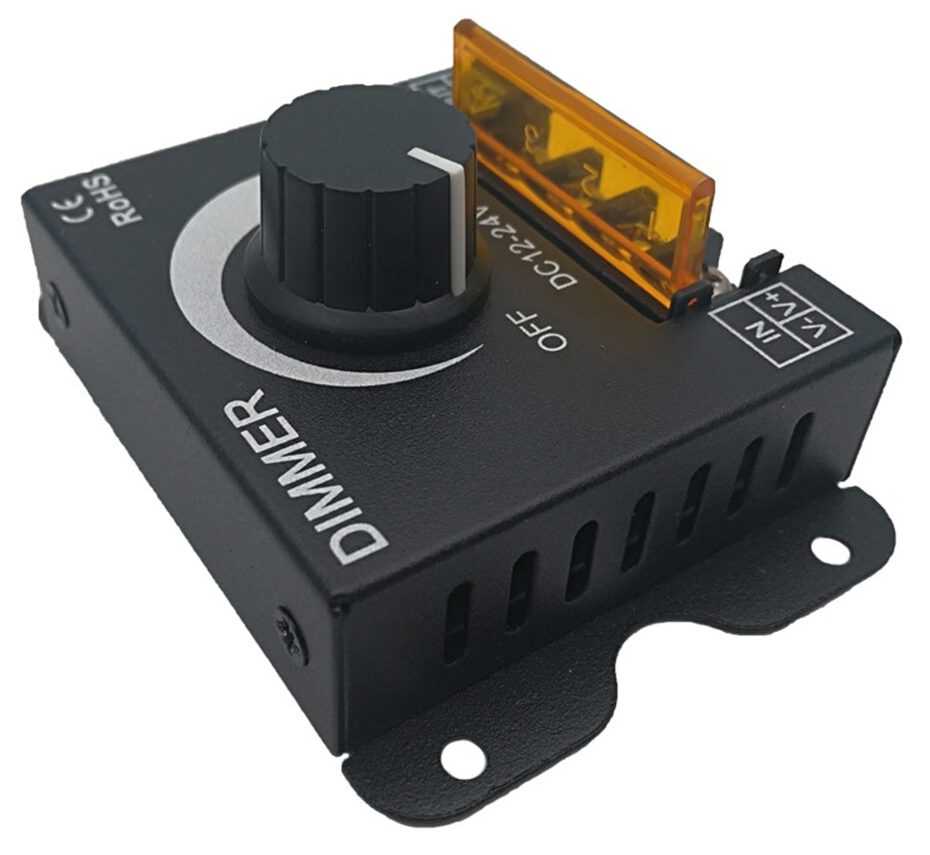

Dimmer аналоговый

Относится к самым бюджетным моделям такого типа, прекрасно подходит для осветительных лент типа LED и ламп, поддерживающих функцию диммирования. Переключатель работает от напряжения 12 или 24 В, а вот максимальная сила тока не должна превышать 8А.

Dimmer аналоговы
Достоинства:

  • доступная цена;
  • не требует каких-либо усилий при установке;
  • выполнен из качественного материала.

Недостатки:

  • отсутствуют индикаторы включения, выключения;
  • максимальная сила тока 8А;
  • тяжело настроить точную яркость.

Arlight VT – S74 – 30 A (12-24 V)

Эта модель светорегулятора прекрасно совмещается со всеми монохромными лентами LED. Прекрасно подходит для управления светильниками питание которых равно 12 или 24 В. Прост в использовании, имеет плавный переключатель ручку и простую графическую маркировку. Благодаря удобному переключателю пользователи могут с легкостью настраивать необходимую яркость диодов. Может выдерживать высокие нагрузки тока (30А), в дополнение оснащен зажимными контактами, а на корпусе размещены специальные световые индикаторы, позволяющие определить в каком рабочем положении он находится.

Arlight VT – S74 – 30 A (12-24 V)
Достоинства:

  • изделие относится к качественным;
  • очень легко монтируется на поверхность;
  • выдерживает высокие нагрузки тока;
  • дополнительно оснащен световыми индикаторами;
  • имеет компактные размеры.

Недостатки:

  • стоимость высока в сравнении с переключателями подобного типа;
  • пригоден только для одной зоны;
  • монтирование может быть только накладным.

Контроллер – диммер led – dm30-1212-24 B 30 A

Качественна конструкция для ручного управления освещением, работает от напряжения 12, 24В выдерживает нагрузку тока в 30А, а максимальная мощность составляет 360Вт. Но подходит для подключения только к одноцветным LED платам.

Контроллер – диммер led – dm30-1212-24 B 30 A
Достоинства:

  • доступная цена;
  • качественная сборка;
  • высокая мощность;
  • выдерживает большую нагрузку (30А);
  • прост в управлении.

Недостатки:

  • отсутствуют световые индикаторы;
  • пригоден для LED — лент.

Светодиодные модули

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

Как выбрать лучшую

Благодаря китайской продукции на рынке и большому предложению китайских-интернет магазинов, выбирать хорошую стало очень тяжело.  При помощи подвальных технологии из Китая, продается много плохой продукции. Вроде, как тут можно обмануть, светодиод и резистор, все просто как три рубля. Но китайский маркетинг и здесь придумал обманку. Они стали выпускать типа поддельные LED диоды, это в стандартный корпус ставиться слабый кристалл, который излучает свет. Он слабее в 3-5 раз, чем обычный фирменный, а световой поток указывают, как хорошего брендового. Например, SMD 5630 из инет-магазина Aliexpress слабее, чем фирменный SMD 5050. А одноваттные выдают за трехватные, корпуса у них одинаковые.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.
