Как соединить светодиодные ленты между собой

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

  1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
  2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
  3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

  1. Зачистка и подготовка поверхности контактов ленты.
  2. Очистка на 0,5 см проводки от изолирующей оболочки.
  3. Лужение контактов и проводников.
  4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
  5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
  6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

  1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
  2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
  3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
  4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
  5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

  1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
  2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
  3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
  4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Соединение пластиковыми коннекторами

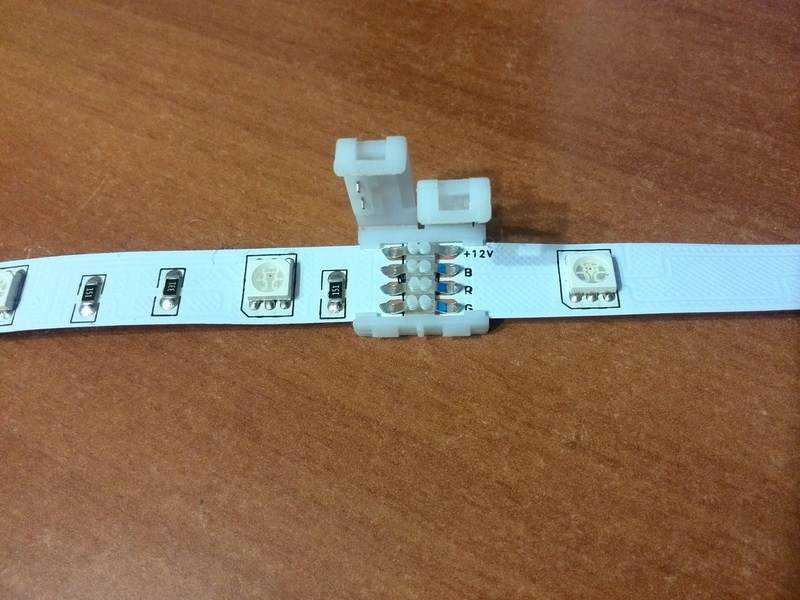

Прямой коннектор для светодиодной ленты

Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.

  1. Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
  2. Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
  3. Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
  4. Повторить действия с другим отрезком.

Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.

Виды соединительных коннекторов

Пластмассовые коннекторы бывают нескольких видов:

  • Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.
  • С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.

Разновидности коннекторов по геометрии соединения

Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:

  • прямая – скрещение на прямых участках;
  • г-образная – соединение конструкции под прямым углом;
  • т-образная;
  • крестообразная.

Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.

Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6. Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.

В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

Установка диодной ленты в быстрый проводной коннектор


Для процедуры необходимо:

  1. Взять две LED-полосы, которые следует соединить.
  2. Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
  3. Потянуть за концы пластиковой защелки.
  4. Вставить в ленту соединитель, вернуть защелку в первоначальное положение.

Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.

Подключение светодиодной ленты через клеммную колодку

Первый способ подразумевает применение самых дешевых и распространенных болтовых клеммников.

Купить их можно за сущие копейки, буквально в любом магазине. У многих такие зажимы изначально уже есть в домашнем хозяйстве.

Они часто применялись и применяются в местах подключения люстр, бра и других светильников.

Чтобы уменьшить их размеры, срежьте пластиковую изоляцию. Сделать это можно, разрезав обыкновенным канцелярским ножом одну из сторон клеммника.

Для начала выкручиваете болты, и удерживая клемму пассатижами, делаете аккуратный надрез ножом. Этими же пассатижами и отверткой достаете металлическую часть наружу.

После снятия защитной пластмассы, вворачиваете болтики на свои места.

Если контакты светодиодной ленты маленькие, то их можно увеличить, сняв с лицевой стороны необходимое количество защитного слоя. После этого, между дорожками светодиодной ленты следует сделать надрез, таким образом, чтобы в каждый клеммник свободно входила защищенная часть ленты.

Даже можно немного подрезать ленту по краям, если она будет не помещаться во внутрь.

Такой надрез свободно делается практически до самого светодиода. В местах разреза имеются обозначения мест подключения плюса и минуса от источника питания.

Теперь необходимо вставить подготовленную светодиодную ленту в отверстие клеммника, чтобы закручиваемый болт прижал защищенную часть контакта ленты к ее стенке.

Безусловно, все это соединение нужно заизолировать. Оставлять оголенные части зажимов нельзя.

Термоусадку выбирайте такой длины, чтобы она целиком закрывала клеммник и другие оголенные участки.

После этого, обычной зажигалкой нагреваете трубку до полной усадки. Если появится нагар, желательно его удалить. Подойдет обычная тряпочка смоченная в воде.

Кстати, если нет термоусадки, вполне сгодится и изолента. Оберните ею оголенные части соединения. А чтобы изоляция со временем не отклеилась, прогрейте ее зажигалкой.

На этом все подключение закончено. Осталось подать напряжение от источника питания и проверить работоспособность подсветки и надежность контактов.

Пайка

Пайка – это еще одна разновидность, как можно соединить между собой светодиодную ленту. Такой метод используется только в том случае, если под рукой не оказалось нужного коннектора. Единственное, что нужно учесть – процесс трудоемкий и медленный, чтобы правильно соединить все элементы, требуется обладать соответствующими знаниями. Печатные платы светодиодов достаточно восприимчивы к перегреву, поэтому при установке, мощность паяльника должна составлять 25 Вт, а время работы нагрева – не более 10 секунд.

Помимо паяльника, потребуется:

— Канифоль;

— Припой.

Чтобы концы диодов хорошо припаивались к точечным контактам – концы проводов необходимо залудить. Все это можно приобрести в обычном магазине, где продаются приспособления для пайки и расходные материалы.

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

  • прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
  • силовой разъем типа «мама» с винтовыми обжимными контактами;
  • электрический провод необходимой длины.

Порядок изготовления достаточно прост:

  • укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
  • свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
  • подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Что и где паять?

Любая светодиодная лента состоит из групп, включенных параллельно между собой светоизлучающих диодов. Разрезается лента строго в определенных местах между этими группами. Как правило, места возможных разрезов обозначаются пунктиром или значком ножниц.

Определившись с длиной отрезка, с одной из его сторон выбирают контактные площадки, к которым будут припаивать провода. Контакты в виде печатных проводников расположены с обеих сторон от линии разреза, имеют круглую форму и надпись: в одноцветных изделиях – «+» и «-», в многоцветных – «R», «G», «B», «–». Перед началом пайки контакты необходимо слегка зачистить до появления блеска.

Как соединить водонепроницаемую светодиодную ленту при помощи пайки

Рассмотрим еще один вариант соединения светодиодных лент при помоши пайки проводов.

Прежде чем пытаться припаять провод к светодиодной полосе, необходимо подобрать правильные инструменты. Мы рекомендуем использовать любой 30Вт-60Вт паяльник, с регулировкой температуры 500°-600°С. Более сильный нагрев нежелателен, т.к. может привести к перегреву компонентов и отслоению медной подложки платы. Используйте жидкую канифоль в шприцах, чтобы излишки не попадали на другиекомпоненты. Жало паяльника по возможности должно быть тонкое.

Для заделки обработанного конца ленты заранее побеспокойтесь о водонепроницаемых вспомогательных «инструментах». Клее, герметике, специальных заглушках и термоусадочной ленте.

Берем светодиодную ленту и как в предыдущем tutorial разрезаем ленту на необходимые нам отрезки. Водонепроницаемую ленту достаточно тяжело разрезать, т.к. линия отреза на лицевойчасти ленты может искажаться, преломляться под действие плотного силикона или пластика. Будьте аккуратны. Резать необходимо четко между соединительными пятаками. Обязательно используйте острый инструмент. Следите за тем, чтобы не повредить плату ленты и не замять токопроводящие дорожки.
Теперь самый ответственый момент. Берем канцелярский нож и начинаем аккуратно снимать слой водонепроницаемого покрыти ровно за пятками, куда будем припаивать провода

Срезать покрытие нужно очень осторожно. Одно сильное нажатие приведет к тому, что будет испорчена гибкая плата и прийдется снова начинать отрезать ленту и снимать покрытие

С нижней стороны снимать водонепроницаемый слой не имеет смысла. Оставляйте его как есть. Только верхний.

Далее работаем по обычной схеме) Очищаем жало паяльника от окислов, предварительно его прогрев. Далее берем провод и лудим его.

Надеваем заглушку на провода. Провода припаиваем к светодиодной ленте. Заглушку изнутри промазываем клеем и садим на ленту таким образом, чтобы между концом заглушки и концом ленты была полость. Полость заполняем герметиком. Даем ему засохнуть. И надеваем на всю нашу конструкцию термоусадочную трубку по размеру. И проходимя горячим феном по ней. Остается только соединить светодиодную ленту с блоком питания.

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Разновидности по количеству контактов

Количество контактов в коннекторе напрямую зависит от вида используемых светодиодных лент и может варьироваться от 2 до 6:

  • 2 – для монохромных (одноцветных) полос.
  • 3 – для лент WS (с возможностью холодного или теплого белого свечения).
  • 4 – для трехцветных RGB LED полос.
  • 5 – для RGBW лент.
  • 6 – для полос RGBWW или RGBDW.

Для информации! В настоящее время можно без труда приобрести коннекторы с любым количеством контактов (из вышеперечисленных) в любом геометрическом исполнении (прямые, Г-образные, Т-образные, крестовидные и с гибким соединением) с различным способом фиксации не только для использования внутри помещений, но и снаружи, то есть, имеющих повышенную степень защиты (IP65).

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.


С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.


Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.


Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.


Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Инструменты и материалы

Сам процесс пайки несложен, но требует некоторого умения. Поэтому тем, кто никогда не держал паяльник в руках, не помешает потренироваться на обрезках провода.

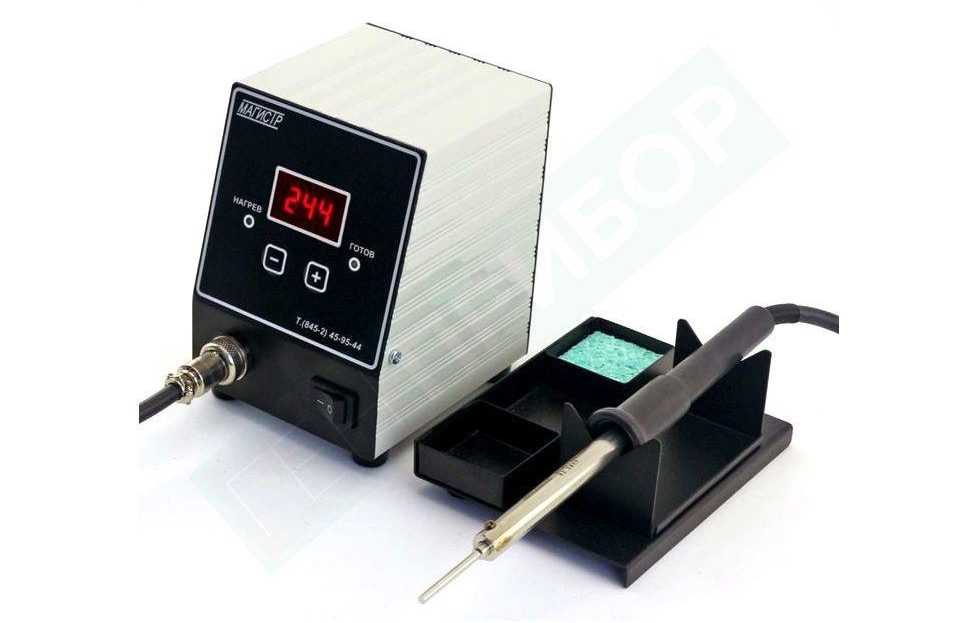

Паяльная станция.

Для собственно пайки понадобятся:

  1. Паяльник мощностью 30-40 Вт. Меньшая мощность не позволит прогреться месту пайки в достаточной мере и превратит весь процесс в мучение. Увеличенная мощность легко приведет к перегреву места пайки, особенно в отсутствие опыта. Еще удобнее использовать паяльную станцию, но она стоит дорого и покупать ее только для того, чтобы спаять несколько кусков ленты, экономически нецелесообразно.
  2. Флюс. Им может служить классическая канифоль. Удобнее использовать мягкие флюсы или жидкие типа ЛТИ. Твердую канифоль можно растолочь и растворить в спирте.
  3. Припой. Можно использовать практически любой припой с адекватной температурой плавления. Например, классический ПОС-60 или другие свинцово-оловянные припои. Можно использовать чистое олово, но это дорого и преимуществ не дает.


Набор для пайки с Алиэкспресс: usb паяльник, припой и канифоль.

Также не помешает спирт или ацетон для удаления остатков флюса после пайки. Еще понадобится медный провод (лучше гибкий многожильный) и инструменты для его подготовки:

  • кусачки для нарезки провода нужной длины;
  • монтерский нож для снятия изоляции (еще лучше применять специальный съемник);
  • для герметизации места пайки понадобится изолента или термоусадочная трубка соответствующего диаметра.

Если процесс будет производиться без помощников, удобно использовать стойку с зажимом в качестве «третьей руки».

Правила монтажа ленты: пайка

На провод необходимо надеть наконечник с сечением 0,75 мм.

Паять диодную ленту не так сложно, достаточно соблюдать такие простые шаги:

  1. Необходимо сначала замерить длину, осмотреть место, где будет крепиться освещение.
  2. На самой ленте есть места для резки, они отмечаются еще на этапе производства. Шаг их зависит от плотности расположения диодов, обычно это 5 или 10 см.
  3. Полоска режется ножницами, но при этом надо следить, чтобы диоды не были повреждены. После этого монтажная поверхность обезжиривается и высушивается.
  4. С обратной стороны снимается защитная лента, светодиоды приклеиваются к поверхности. Если требуется изгиб, то его максимальный радиус может составлять 2 см.
  5. Выполняется пайка отдельных участков и оборудования (контроллеры, диммеры и БП). При этом надо следить, чтобы поверхность ленты не перегревалась, так как полупроводниковые диоды перегрева не любят, они выйдут из строя.
  6. Для работы используется маломощный паяльник на 25-40 Вт, провода с сечением в 0,75 мм, длина их должна составлять примерно 20 см. Для одноцветной ленты применяется красный и черный провод, первый подключается к плюсу, второй — к минусу.

Для пайки светодиодной ленты используются: припой, канифоль и паяльник 25 Вт.

Во время надо зачистить на 2 мм со стороны ленты, а с другой стороны — на 1 см. Светодиодную ленту подключают после обработки проводов канифолью и оловом, затем выполняется пайка.

Для работы нужно приобрести:

  • паяльник малой мощности;
  • тонкое жало для паяльника;
  • припой (олово);
  • канифоль.

Во время разогрева необходимо смотреть, чтобы жало прогревалось только до 260-320°C, большая температура испортит диоды. Время для лужения рабочего участка проводов составляет 3-5 секунд, при этом необходимо делать паузы, чтобы точка успевала остыть. Припой должен быть тонким, канифоль при этом остается внутри. Жало требуется защищать, тогда соседние площадки не будут перекрываться оловом. Для очистки можно использовать мокрую губку или специальную подушечку для жала.

После того как провода подготовлены, необходимо аналогичную процедуру провести для контактных площадок на ленте. После этого провода и контакты аккуратно соединяются, можно выполнить проверочное включение. Когда работа закончена, нужно место пайки тщательно изолировать. Для этого подойдет изолента, герметик или термоусадочная трубка. Проверить работоспособность можно еще раз.

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Необходимые материалы и инструменты

Для того чтобы своими руками выполнять работы по впаиванию SMD-компонентов, понадобится наличие определенных инструментов и расходных материалов, к которым можно отнести следующие:

  • паяльник для пайки SMD-контактов;
  • пинцет и бокорезы;
  • шило или игла с острым концом;
  • припой;
  • увеличительное стекло или лупа, которые необходимы при работе с очень мелкими деталями;
  • нейтральный жидкий флюс безотмывочного типа;
  • шприц, с помощью которого можно наносить флюс;
  • при отсутствии последнего материала можно обойтись спиртовым раствором канифоли;
  • для удобства паяния мастера пользуются специальным паяльным феном.

Виды светодиодных установок

Для монтажа светодиодной системы потребуется специальное оборудование. Нужны контроллеры, блоки питания, провода для пайки — все это приобретается после выбора диодной ленты.

Сегодня производители предлагают такие варианты по типу исполнения:

  • цветные диоды RGB;
  • диоды 3528;
  • диоды 5050.

Классифицируются диоды и по направлению свечения:

  • модели торцевого свечения;
  • фронтального свечения.

По типу цветопередачи различают:

  • монохромные светодиоды, дающие только один цвет, например, красный, синий, белый;
  • RGB-светодиоды (разноцветные).

По степени защищенности:

  1. Открытые негерметичные — это самый простой вариант, когда защита диодов не применяется.
  2. Варианты с односторонней защитой со стороны светодиодов.
  3. Модели с двусторонней защитой, которая предусматривается со стороны диодов и основания.

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Как отпаять и припаять заново светодиод

Перед тем, как приступить к пайке светодиодов на алюминиевую плату, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Также следует понимать, из чего состоит лампочка и как правильно её разобрать, чтобы не повредить внутренние элементы. Не стоит забывать о проверке приобретённых светодиодов, иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимо подготовить следующее:

  • пинцет;
  • лезвие;
  • паяльник (рекомендуется с тонким жалом);
  • флюс;
  • лезвие;
  • держатель.

Если нет паяльника с тонким лезвием, можно сделать самостоятельно насадку. Для этого используется медная проволока. Именно такие насадки используются мастерами для пайки мелких элементов.


Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов. Говоря об SMD диодах, они не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе следует заняться снятием алюминиевой платы. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож. Но, работать стоит аккуратно, чтобы не повредить элементы. К основанию площадка крепиться с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив на держателе. С алюминиевого основания плату можно снять без помощи инструментов.


Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод из светодиодной лампочки паяльником, нужно взять тестер и пройтись по всем чипам, чтобы проверить их на работоспособность. Но, в большинстве случаев, повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.


Внешний вид прогоревшего диода.

Но, проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.


Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема припайки

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Для начала плата закрепляется на держателе. После в руки нужно взять пинцет и горелку, её аккуратно подносят с обратной стороны платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее нужно снова приступить к нагреванию, но при этом, на кристалл нужно слегка надавить. Держать диод нужно до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Но, такой вариант ремонта подойдёт только в том случае, если на плате установлено более 10-ти чипов.


Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но в таком случае придётся выделить значительно больше времени на работу.

Когда диоды расположены на линейке из алюминия, перед пайкой чипов её следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, следует заняться прогреванием кристалла, а подложка от платы отсоединяется с помощью лезвия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
