Виды и подключение rgb-контроллера для светодиодной ленты

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

Светодиодная лента;
блок питания;
RGB-контроллер с пультом управления;
RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
радио-канал – позволяет пользоваться в пределах дома;
Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

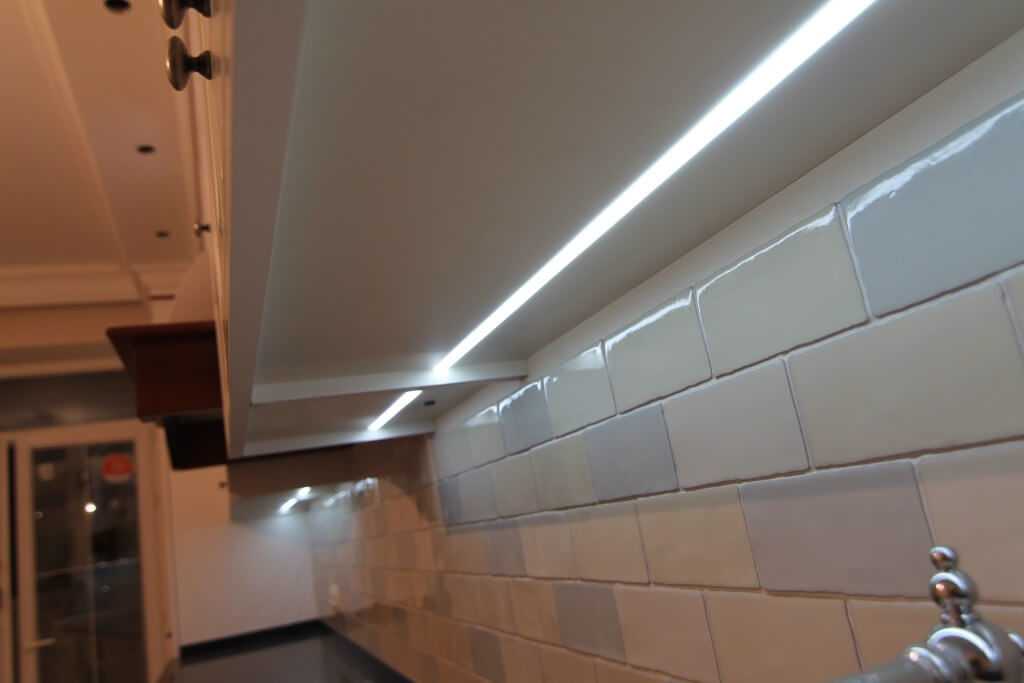

Места монтажа светодиодной подсветки шкафа

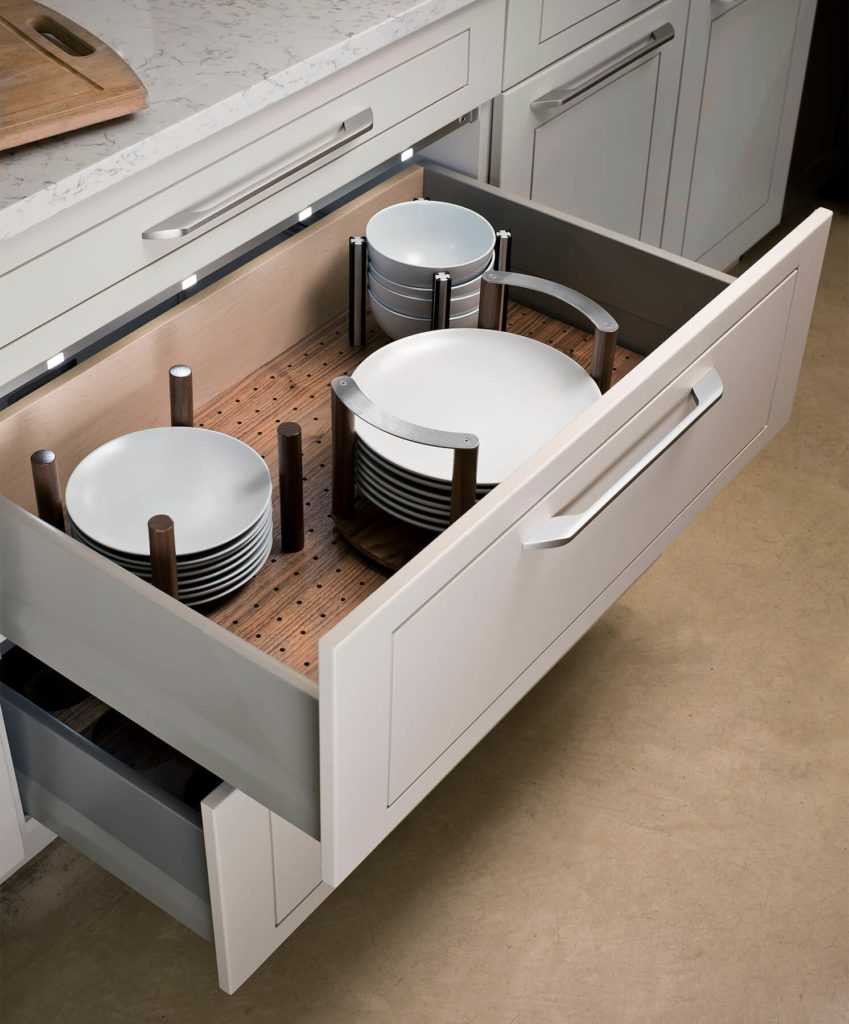

Вариантов размещения мебельного освещения достаточно много. Светодиодная полоса может располагаться на внутренней части потолка либо стен шкафа, под днищем, на внешней, наружной и торцевой поверхности полок.

Монтаж светодиодной ленты на поверхности шкафа осуществляют тыльной стороной, на которой содержится специальный клеевой слой. Для фиксации необходимо демонтировать защитное покрытие с клеящейся стороны и прижать ленту к выбранному месту расположения.

Монтаж светодиодной ленты в шкаф может быть выполнен с применением пластикового либо алюминиевого профиля. Светодиодный профиль обеспечивает надежное крепление ленты с диодами.

Как правильно выбрать ленту?

Светодиодная лента с пультом может отличаться рядом характеристик. Чтобы подобрать оптимальное оборудование, следует оценить особенности эксплуатации прибора. Специалисты не рекомендуют приобретать ленты, пульты, контроллеры и блоки управления малоизвестных производителей. Чаще всего они не отличаются высоким качеством.

В первую очередь нужно визуально оценить вид ленты, пульта и прочих элементов схемы. Диоды должны быть припаяны аккуратно. В местах швов на блоке управления, контроллере, пульте не должно быть люфтов, неровностей, грубых спаек. Это говорит о приборе низкого качества.

В качественных лентах установлены резисторы не менее 150 Ом. В маркировке такой элемент схемы может иметь цифры 301 или 151. Если же резистор имеет сопротивление всего 100 Ом, это изделие нужно отложить в сторону. В маркировке он имеет обозначение 101.

Качественную продукцию поставляют сегодня на рынок компании «Электростандарт», «Максус», «Ферон». Это качественные изделия, которые доказали свою долговечность.

Принцип действия и устройство пультов ДУ

Пульт дистанционного управления выпускается в пластиковом продолговатом корпусе. На лицевой части расположены кнопки, которыми пользователь и подает управляющую команду. На торце находится линза ИК излучателя, с которого и отправляется сигнал. Под крышкой расположено место для подключения батареек.

При разборе ПДУ можно увидеть печатную плату с контактными площадками и смонтированными электронными компонентами.

Схема блока управления несколькими светильниками

В основе системы управления освещением лежит контроллер. Он может быть одноканальным, двухканальным, трехканальным и более. Это значит, что к нему можно подключать одну и более группу светильников. Обычно для управления несколькими различными источниками используются пульты в виде брелков с 2-6 кнопками, каждая из которых запрограммирована на определенные лампы.

Большинство пультов дистанционного управления освещением имеют основную микросхему, которая формирует сигнал управления при нажатии кнопки, усилитель сигнала и инфракрасный светодиод. Схема представляет собой контроллер, в котором прописан код. Также на входе платы располагается кварцевый резонатор, помогающий синхронизировать частоты приемника и передатчика.

Расширенный функционал

Самым главным отличием таких осветительных приборов, стали их функциональные возможности. Если раньше для регулировки яркости света приходилось приобретать специальные устройства – диммеры, которые устанавливались вместо стандартного выключателя, то сейчас, подобные устройства бывают встроенными непосредственно в сам осветитель.

Более того, современные светодиодные люстры идут в комплекте с пультом дистанционного управления, позволяющим не только регулировать интенсивность света или включать – выключать свет не вставая с дивана, но и изменять цвет освещения.

Это достаточно интересно – поменять цвет освещения в комнате. Появляется масса возможностей для преображения обычного помещения. Днем это стандартная гостиная, а после захода солнца, или задернув занавески, в ней можно кардинально сменить атмосферу. Очень актуальна такая возможность при проведении различных торжественных или увеселительных мероприятий в доме.

Некоторые модификации современных люстр, имеют даже встроенный блок Wi—Fi, позволяющий управлять светом при помощи любого устройства с выходом в интернет. Подойдет даже современный мобильный телефон – достаточно установить соответствующую программу.

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
провода предварительно обязательно нужно залудить;
после завершения пайки, контакты следует прочистить от остатков припоя.

Придерживаясь этих рекомендаций, процесс спаивания отдельных фрагментов изделия и подключение к источнику питания пройдет максимально легко и быстро.

Какой выбрать контроллер

Контроллер нужен для управления цветами свечения LED-ленты. Он позволяет установить необходимые пропорции красного, зеленого и синего цветов и получить практически любой цвет, включая условно белый. Также можно управлять динамикой перехода от одного цвета к другому. Регулирование производится методом ШИМ, поэтому потери мощности при изменении яркости невелики. По потребительским свойствам большую часть цветных светорегуляторов можно разделить на категории:

С дистанционным управлением. Выбор режима производится с пульта управления (подобно телевизионному или от другой бытовой аппаратуры). Связь между ПДУ и контроллером бывает по ИК-каналу или по радиоканалу (такие блоки имеют метку RF). В первом случае при установке надо обеспечить прямую видимость между передающей и приемной частью. Во втором таких ограничений нет. Можно управлять свечением даже в соседней комнате или спрятать приемную и исполнительную часть за элементами интерьера.
Встраиваемый в подрозетники или в элементы мебели. Такой контроллер выглядит как футуристический выключатель освещения. Можно задавать режимы работы так же, как с ПДУ.
Контроллер, управляемый от персонального компьютера. Возможности создания световых эффектов неограниченны. Но нужен под рукой включенный ПК.

Выбор блока управления по электрическим параметрам производится по двум основным характеристикам:

рабочее напряжение – должно совпадать с напряжением ленты и блока питания;
наибольшая мощность – должна соответствовать суммарной мощности ленты, которую планируется подсоединить.

Если требуется регулировать яркость очень длинного (а значит, очень мощного) светильника, с которым не сможет справиться ни один промышленный контроллер, понадобится усилитель.

Можно ли обойтись без контроллера

Контроллер не является принципиальным элементом, без которого RGB-светильник не будет работать. Подключение RGB ленты можно выполнить без него, включив все элементы светильника постоянно на полную яркость.

Подключение LED-светильника на максимальную яркость.

В этом варианте светильник будет излучать свет, близкий к белому. С экономической точки зрения смысла в этом нет – лента с белым цветом излучения стоит намного дешевле. Другой вариант – подключить цветную ленту для раздельной ручной регулировки каналов. Это можно сделать с помощью потенциометров или другим способом.

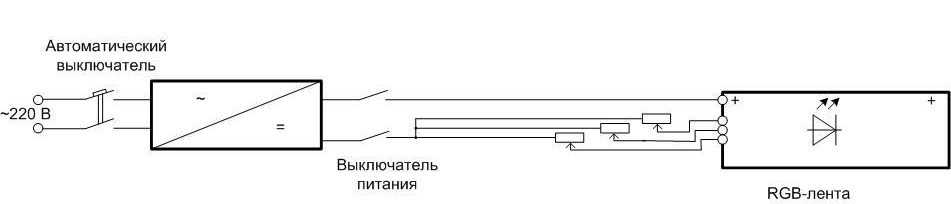

Подключение LED-светильника для ручной регулировки.

В этом варианте яркость каналов можно регулировать раздельно, устанавливая нужный цвет свечения, но на переменных резисторах бесполезно теряется часть мощности. Вместо потенциометров можно поставить отдельные выключатели и смешивать цвета на полной яркости.

Можно поискать другие способы регулировать ток в ручном режиме, но все эти методы позволяют получить лишь статическую картинку. Динамические световые эффекты возможны лишь с помощью RGB-контроллера.

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

Плюсы и минусы светодиодной ленты

Данный источник света имеет массу достоинств и преимуществ перед своими собратьями:

Может работать от разного напряжения, экономно расходуя электроэнергию.
Светодиодная лента с пультом позволяет регулировать освещение, не вставая с дивана.
Продолжительный период эксплуатации – 30 тыс. ч.
Различная цветовая гамма, возможность сочетать оттенки.
Пожаробезопасность. Если лампа накаливания нагревается до 100°С, то температура светодиодной ленты не превышает 50°С.
Небольшие размеры, наличие клеящего слоя и гибкость, открывающие широкие возможности для дизайна.
Экологичность. В ленте отсутствуют вредные и токсичные вещества.
Простая схема установки.
Максимальная мощность излучаемого потока.

Из минусов можно отметить:

Высокую стоимость изделия.
Светодиодная лента «сильна» лишь своей продолжительностью, а каждый диод по отдельности светит очень тускло.
Монтаж сопряжен с применением усилителей, трансформаторов и выпрямителей.
Необходимость использования блока питания, поиск подходящего для него места.

Управление SPI

Управление SPI и DMX управление светодиодными источниками света это особый вид управляемых светодиодных источников света. Если говорить кратко то, как и в многоцветных RGB лентах, используются трехцветные светодиоды с красным (R), зеленым (G) и синим (B) свечением. Отличие обычного DMX устройства от SPI в том, что в устройствах SPI Каждый светодиод является отдельным устройством и управляется отдельно (3 диода разных цветов или несколько таких групп) питается от встроенного в ленту возле него микро чипа-драйвера, который и регулирует свечение в соответствии с последним пришедшим кодом.

Принципиальная особенность управление SPI заключается в том, что кроме светодиодов, непосредственно на ленту или внутрь модулей, монтируются микросхемы управления, в следствии чего появляется возможность управлять не только всеми светодиодами одновременно, но и каждым светодиодом или группой из нескольких светодиодов в отдельности. Эта группа называется «пиксель». В разных типах ленты содержится разное количество светодиодов в пикселе. LED-ленты и модули с напряжением питания 12В обычно имеют по 3 RGB светодиода на пиксель, с питанием 24В – по 6 светодиодов на пиксель. В светодиодных лентах и модулях с напряжением питания 5В управление обычно осуществляется каждым светодиодом отдельно, причем микросхема управления может быть встроена в корпус самого RGB светодиода.

Работой светодиодных лент «Бегущий огонь», «гибкий неон» и флеш-модулями управляют пиксельные контроллеры, которые формируют цифровой сигнал управления.

Пиксельная светодиодная лента бегущий огонь

Управляемый «гибкий неон»

Флеш-модули

Управление RGB лентой с помощью димера.

С помощью димера человек может отрегулировать яркость и насыщенность освещения светодиодной ленты. Этот электроприбор чаще применяется для монохромных полосок, но RGB-ленты также могут регулироваться димером. Регулятор продлевает срок службы осветительного устройства и экономит электроэнергию. Димер комфорт и безопасен в использовании при управлении RGB лентой.

Управление RGB лентой бывает аналоговыми и цифровыми. Из-за индивидуальных недостатков каждого прибора производители стали выпускать комбинированные аппараты, которые совмещают все плюсы обоих видов. Однако они не сильно распространены из-за высокой стоимости. Определенные модели имеют функции контроллера: они позволяют установить световые эффекты.

По способу управления димеры разделяются на:

p, blockquote 30,0,0,1,0 —>

поворотные;

Управляются поворотом ручки.

p, blockquote 31,0,0,0,0 —>

поворотно-нажимные; Совмещают 2 вида устройств: поворотные и клавишные. Клавиша включает прибор, поворотная ручка регулирует интенсивность свечения.
клавишные; Аппарат похож на стандартный выключатель света. Одним нажатием лента включается, удержанием — изменяется яркость освещения.
сенсорные; Встроенная сенсорная панель делает процесс регулировки проще и удобнее.
дистанционные; Пульт дистанционного управления позволяет управлять светодиодной линейкой на расстоянии.
Звуковые. Датчик, встроенный в димер, реагирует на определенные звуки, которые владелец может настроить самостоятельно.

Особенности

По сути, диодная лента одного цвета или же разноцветная представляет собой гибкую полоску. Ее ширина может варьироваться в диапазоне от 5 до 50 мм, а длина составляет 5, 10, 15 или же 20 метров (возможно изготовление под заказ). На одной стороне ленты расположены светодиодные резисторы, которые соединены в схему специальными проводниками. На противоположной поверхности, как правило, находится самоклеящийся элемент. С его помощью полосы легко и быстро можно установить на потолок и любую другую поверхность.

Важно учитывать, что на светодиодной ленте с пультом управления может располагаться разное количество диодов, размеры и характеристики которых существенно варьируются. Нередко с целью получения максимально насыщенного эффекта и яркости освещения припаивают дополнительные ряды

Путем изменения яркости каждого из цветов добиваются необходимого эффекта с доминированием того или иного элемента видимого спектра. При этом внешне многоцветная LED-лента и полоса RGB отличаются друг от друга количеством выводов. Во втором случае их будет 4, три из которых соответствуют цветам и один общий (плюсовой). Стоит отметить, что существуют также модели, имеющие 5 выводов. Такие ленты маркируются LED RGB W, где последняя буква обозначает белый свет (White).

Одна из ключевых особенностей и преимуществ цветных систем – это возможность управления параметрами. За это отвечают специальные контроллеры, которые работают в тандеме с дистанционными пультами. В принципе, можно контролировать работу любой светодиодной ленты, которая будет подключена к упомянутому устройству с ПДУ. А вот в комплект поставки одноцветных лент не входят контроллеры и пульты управления, поскольку это невыгодно с экономической точки зрения.

В перечень основных преимуществ описываемых устройств входят следующие важные моменты:

максимальная простота монтажа;
длительный срок службы, особенно по сравнению с обычными лампами накаливания – как правило, светодиоды обеспечивают до 50 тысяч часов непрерывной эксплуатации лент;
компактность и удобство использования;
возможность реализации любых дизайнерских задумок, обеспечиваемая за счет легкости и гибкости материала, а также достаточно широкого перечня световых эффектов;
безопасность эксплуатации.

Конечно же, присутствуют и определенные негативные моменты. Так, к наиболее значимым минусам относятся:

сравнительно низкая влагостойкость, однако существенно улучшить данный показатель позволяет приобретение ленты, имеющей силиконовую оболочку;
отсутствие эффективной защиты от механических повреждений;
относительно низкий индекс цветопередачи, из-за которого многоцветные ленты уступают белым светодиодам.

Что это такое?

Следует сказать, что для одноцветной ленты какой-либо контроллер не нужен. Ее просто подключают к источнику питания, что обычно используется для 12-вольтных устройств. Если лента может работать с большим напряжением, то следует подобрать соответствующий источник энергопитания. Самыми распространенными будут модели для 12 вольт (+ 220) и для 24 В. Есть, конечно, варианты, что вообще подключаются в сеть напрямую, но в вариации RGB их не существует.

На ленте располагается 3 светодиодных ряда, что различаются по цвету, либо 3 цвета сделаны как отдельный кристалл в едином корпусе, например, вариант 5050:

зеленый;
синий;
красный.

Отметим, что контроллеры могут иметь разное исполнение, в том числе герметичное. Поэтому они обладают различными показателями защищенности от воздействия воды и пыли. Никаких переключателей и клавиш на контроллере нет. Поэтому обычно такое устройство для диодной ленты поставляется с пультом дистанционного управления. Подобный ИК-контроллер – это отличное решение для управления лентами на основе светодиодов различного типа.

Где применить

Основная область применения многоцветных светодиодных лент с пультом ДУ, это организация подсветки в интерьере квартиры, дома. Например, при подсветке потолка, карниза штор, телевизора, стены, шкафов на кухне и других предметов.

Большую популярность они нашли в подсветке натяжного потолка. Получаются очень интересные дизайнерские решения, т.к. материал натяжного потолка хорошо рассеивает свет и позволяет получить мягкие цвета.

Еще одним отличным вариантом применения считается организация подсветки ступеней лестницы. Во-первых это позволяет выделить опасную зону в доме, во-вторых подсветить лестницу можно любым цветом, в любое время. Подобную подсветку очень любят дети, поэтому можно быть уверенным, что дети будут внимательнее на такой лестнице, т.к

буду обращать внимание на нее

Вообще подсветить можно все, что душе пожелается, главное, чтобы Вам это нравилось и доставляло удовольствие. Не забывайте и про практическую выгоду!

Радиоуправляемый или инфракрасный контроллер

В комплекте всегда идет пульт дистанционного управления. Он может быть двух типов:

управляемый по радиоканалу

инфракрасный

1 of 2

Какой из них лучше? При инфракрасном управлении необходимо, чтобы контроллер находился в зоне непосредственной видимости, не более 3-4м.

В противном случае, сигналы до него поступать не будут. При радиоуправлении, вы можете запрятать музыкальный контроллер за подвесной потолок, положить на шкаф или за гипсокартон.
