Особенности гибкого светодиодного неона

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр Единица измерения Величина
Температура окружающей среды при работе ˚С минус 10…+50
Входное напряжение V DC 12 или 24
Тип разъема подачи входного напряжения коаксиальный DC Jack 5,5 мм
Тип выхода три канала (RGB)
Способ управления RGB светодиодной лентой широтно импульсная модуляция (ШИМ)
Ток нагрузки на один канал A 2
Общий провод для каналов плюсовой (анод)
Расстояние дистанционного управления с ПДУ, не менее м 8
Способ управления с ПДУ инфракрасные лучи IR
Электропитание ПДУ штук 1 батарейка CR2025 (3V)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

Кнопка Функция кнопки Результат
Включить (ON) Лента RGB начнет светится
Выключить (OFF) Лента RGB прекратит светится
Яркость больше Яркость увеличивается на одну ступень при каждом нажатии на кнопку
Яркость меньше
Красный цвет (R) Включение, выключение свечения одного из указанных цветов
Зеленый цвет (G)
Синий цвет (B)
Белый цвет (W)
Вспышка, мигание (FLASH) Режим чередования включения цветов    с изменением скорости и яркости их свечения
Стробоскоп (STROBE) Режим изменения скорости и яркости
   Исчезать, угасать, затухать (FADE)    Переливание цветов во времени
Плавный, мягкий (SMOOTH) Плавное изменение цветов во времени

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Правила безопасности и эксплуатации


Изготовление неоновой вывески

При монтаже гибкого неона необходимо соблюдать следующие правила:

  1. Перед установкой элемента полностью отключить питание.
  2. Перед подачей напряжения на цепь убедиться в герметичности системы и отсутствии оголенных проводов.
  3. Монтаж или ремонт гибкого неона проводится только после ознакомления с инструкцией.
  4. Если конкретная модель не предназначена для повышенной влажности, ее нужно беречь от воздействия воды.
  5. Современные неоновые осветители могут работать при температуре от -10 до +40 градусов по Цельсию.
  6. При установке минимизировать механические воздействия на конструкцию. Неон нельзя сгибать, скручивать или как-либо деформировать.
  7. Для проверки намотанный на катушку неон можно подключить в сеть не более чем на 1 минуту. В противном случае может возникнуть перегрев или короткое замыкание.
  8. Базой для гибкой конструкции должна служить жесткая поверхность.
  9. Не рекомендуется вешать на конструкцию дополнительную нагрузку в виде вывесок или предметов.

Если на этапе транспортировки или подготовки неоновый провод намок или загрязнился, его необходимо тщательно отчистить и высушить перед монтажом.

В процессе сборки желательно использовать только оригинальные кабели и соединительные коннекторы. Чаще всего они поставляются в сборе, однако можно дополнительно заказать совместимые элементы.

Для герметизации требуется качественный и нейтральный герметик, совместимый с ПВХ-материалами и силиконами.

В процессе эксплуатации накрывать работающую проводку запрещено. Также не рекомендуется устанавливать подсветку в закрытом пространстве или располагать трубки слишком близко друг к другу. Безопасное использование системы требует постоянной циркуляции воздуха.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация Описание действия
Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым , закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Схемы подключения RGB ленты

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB.

Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя.

Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной.

Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать.

Если говорить об элементах системы, то вам потребуется приобрести:

  • Саму ленту RGB.
  • Контроллер, подходящий к разноцветной диодной ленте.
  • Блок питания.
  • Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт.

Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.

Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место

Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы

Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.

Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

От чего подключать

Запомните, что неоновый шнур нельзя подключать непосредственно через розетку и напряжение 220В. Не подойдут в том числе и блоки питания от светодиодных лент.

Причем как простые, так и драйверные, которые применяются для светодиодных ламп.

Для питания холодного неона требуется специальный инвертор. Он повышает как входное напряжение до нескольких сотен вольт, так и частоту – до нескольких тысяч герц.

Причем сам инвертор может быть рассчитан на питание как от блока в 12В, так и от батареек в 5В. Все зависит от его исполнения.

Можно его подключать и через адаптер от розетки, наподобие тех, что идут на зарядки.

Но так или иначе, без инвертора в схеме не обойтись.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Если задаться значениями номинального напряжения ленты 5 вольт, мощностью 1 метра полотна 10 Вт и общей длиной 5 м, можно вычислить значение Rб:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

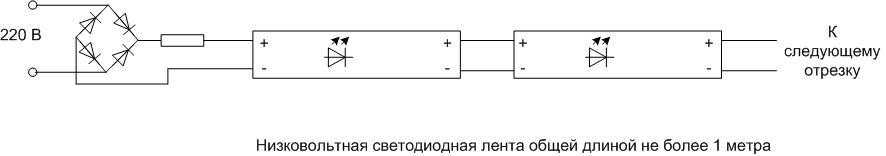

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

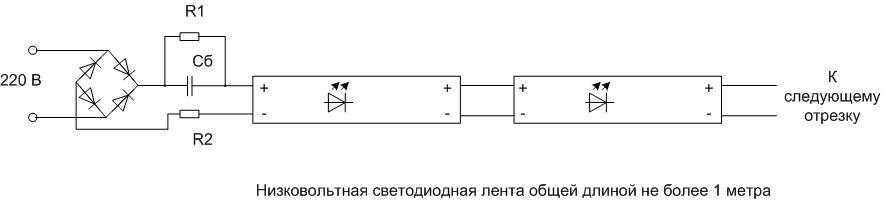

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.


Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Как соединить с электрической сетью?

Подсоединение лент со светодиодными элементами к бытовым электросетям на 220 вольт может производиться двумя способами. Речь идет о паечной и коннекторной методиках. Пайка оказывается существенно дешевле и притом заметно надежнее, чем монтаж с применением коннекторов. Но зато коннекторные элементы существенно проще. Если лента рассчитана на 1 цвет свечения, соединительные узлы должны иметь 2 крепежных элемента; цветные светильники совместимы только с 4-конечными изделиями.

Коннекторы нужны прежде всего там, где пайка невозможна, или при необходимости изогнуть светодиодную ленту под определенным углом. Однако специалисты подчеркивают, что лучше все же всегда использовать паяльник проверенного образца. Паяльник должен иметь нетолстое сравнительно жало. Очень важна точная регулировка температуры. Дополнительно понадобятся:

  • канифоль;

  • припой;

  • скотч двустороннего образца;

  • термоусадочная трубка;

  • блоки питания;

  • качественные провода для подключения ленты к источнику питания и соединения его самого с электросетью;

  • иногда — выключатель либо розетка.

Трудности работы с паяльником вполне преодолимы. На рабочей поверхности и вокруг нее не должно быть никаких легко загорающихся предметов. Эта поверхность должна быть твердой и идеально плоской; потом подбирают паяльник и готовят его. Желательно очистить инструмент. Для этого применяют наждак либо металлическую щетку. Загрязнения, оставшиеся после такой обработки, можно удалить при необходимости тряпок либо губок.

Двусторонний скотч призван зажать ленту так, чтобы исключить ее хаотическое перемещение. Но иногда применяют другие удерживающие решения

Важно: пользоваться тисками нельзя — они могут повредить ленту. Провода очищают и снимают изоляцию

Перед этим обрезают ленту в определенной точке; там на производстве делают пометку с изображением ножниц.

Присоединение возможно только при строгом соблюдении полярности. Потом прочищают контакты на ленте, на открытые места наносят немного припоя. Кабели следует припаять в паре мест. Эти места сгибают под прямым углом в различные стороны.

Подключение к 220 вольтам возможно исключительно при помощи блока питания. Простейший его вариант — провод, заменяющий диодный мост. Если величина ленты больше 5 м, подключение должно идти строго параллельно. Отказ от блока питания часто провоцирует ускоренный выход частей коммуникации из строя. Вредное мерцание при этом также неизбежно.

Но польза от блока питания есть еще в одном моменте. Его использование позволяет подключать сразу весь контур. Больше нет необходимости протягивать провода к каждому светящемуся сегменту отдельно. Это и проще, и надежнее, и даже эстетичнее (нет пучка переплетенных проводов). Главное базовое требование — расчет блока питания на необходимые параметры.

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.

Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.

Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.

С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.

30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.

В нашем примере расчет блока питания будет выглядеть следующим образом:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.

По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.

Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.

Связаны эти рекомендации со многими факторами:

  • погрешности конструкций;
  • предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
  • возможные нарушения теплообмена;
  • другие случайные процессы.

В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.

Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.

Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.

Плюсы и минусы

Гибкий неон, выпускаемый современными производителями, имеет множество преимуществ.

  1. Экологичность. Такая подсветка полностью безопасна для окружающей среды. Ее можно спокойно использовать для оформления любого помещения.
  2. Прочность. Оболочка современного гибкого неона устойчива к воздействию влаги и совсем не боится агрессивной среды. Именно поэтому ее часто используют на улице или в помещениях с высокой влажностью.
  3. Простота в использовании. Светодиодная неоновая лента не нуждается ни в каком дополнительном уходе. Все что нужно – закрепить ее в подходящем месте.
  4. Безопасность. Гибкий неон не нагревается в процессе эксплуатации. Поэтому нет риска возникновения пожара.
  5. Долговечность. Качественные светодиодные ленты рассчитаны на долгосрочное использование. Поэтому их не придется регулярно переустанавливать.

Но у таких конструкций есть и свои минусы. Главный из них – высокая стоимость лент. При этом стоит отметить, что их нельзя использовать в качестве основного освещения. Они выполняют исключительно декоративную функцию. Поэтому многим такая покупка кажется невыгодной.

Очень важно обращать внимание на качество изделия при выборе. Продукт от дешевого китайского производителя может очень быстро сломаться

Подключение и монтаж неоновой ленты

Подключение гибкого неона может сделать любой человек после внимательного изучения инструкции.

Гибкий неон подключается к сети 220 В через адаптер. Желательно использовать только оригинальные компоненты от известных производителей, чтобы в будущем не возникало проблем с использованием подсветки

При работе важно соблюдать технику безопасности

Как резать гибкий неон

Особенностью гибкого неона считается возможность нарезки. Для этого производители наносят на кабель отметки, по которым должен производиться разрез. Ничего паять или заново подключать не придется.

При сборке цепи между элементами наносится герметик. Конструкция будет готова к работе после его высыхания.

Схема подключения


Схема подключения проводов

Схема подключения состоит из элементов:

  • гибкий неон требуемой мощности и оттенка;
  • сетевой кабель с адаптером;
  • коннектор штыревого типа для надежного соединения;
  • заглушки для защиты цепи.

Могут быть и другие элементы, так или иначе влияющие на функционал подсветки и ее рабочие показатели.

Как соединять и крепить

Крепление гибкого неона реализуется с помощью держателей, профилей или скоб. Некоторые способы подойдут для создания криволинейных систем, тогда как другие обеспечивают надежную прямолинейную фиксацию. Выбор методики зависит от того, какую конструкцию необходимо получить в результате.

Прямолинейная установка

Прямолинейная установка

Для прямолинейной установки гибкого неона потребуется приобрести или сделать направляющий профиль. Профили закрепляются на поверхности винтами с шагом 25 см.

Изготавливаются из разных материалов: полимера, нержавеющих сплавов с минимальной проводимостью.

Криволинейная установка

Криволинейная установка

Криволинейная установка проводится с помощью скоб или в заранее рассчитанный паз, уплотненный герметиком. Скобы на поверхности лучше крепить винтами или саморезами.

Герметик или силикон во втором случае должны быть максимально нейтральными, чтобы поверхность трубок не меняла своих свойств в процессе эксплуатации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
