Обзор уличного светодиодного прожектора wolta 30 вт

Характеристики от китайцев

Заботливый продавец на странице с товаром размещает таблицу с параметрами светодиодных матриц. Если эти данные не указаны, то покупать в этом месте не советую, может быть большой разброс в качестве.

В таблице для 24*24mil вы видите, что продавец указывает стандартную мощность 10вт, 20вт, 30вт, 50вт, 70вт, 100вт и количество установленных кристаллов. Внимательно смотрим на напряжение и силу тока.  Для 100вт количество вольт 30-32В, Ампер 2-2,1А.

Вычисляем мощность для 24*24mil

  • минимальная 30В*2А = 60вт;
  • максимальная 32В*2,1А = 67,2вт;
  • то есть вместо обещанных 100вт, будет 60-65вт.

Значение в 60-65вт всё равно завышено, так как 1 чип на 0,5W, то реально там 50W, а продали нам его как 100вт. Кристаллы и так самые дешевые и самые плохие, поэтому любой разгон им противопоказан.

Вычисляем для 24*44mil:

  • минимальная 30В * 2,850А = 85,5W;
  • максимальная 32В * 3А = 96W;
  • среднее будет 90W.

По таблице получили 90W, реально там 75W, завысили на 15W.

Посчитаем для 30*30mil:

  • минимум 32В * 2,8А = 89,6W
  • максимум 34В * 3,5А = 119W
  • среднее 105W

Размер 30*30mil обеспечивает  обещанные технические характеристики. Такие же чипы ставятся в обычные качественные одноватники 1W с энергопотреблением 10вт, 20вт, 30вт, 50вт, 70вт, 100вт

Линзы для оптики

При изготовлении светодиодных прожекторов и светильников самое сложное это найти подходящий корпус, который будет фокусировать, защищать, охлаждать. Обычно в наличии бывает радиатор и драйвер, как основа конструкции. Один из самых простых способов закрыть мощный светодиод и сфокусировать его световой поток, это установка линзы-коллиматора. Комплект состоит из хромированной рамки, отражателя и линзы. Фокусирование света может быть от 5° до 90°. Достаточно закрепить светодиод на любом радиаторе и закрыть его сверху. Он будет полностью защищен от внешних воздействий, вдруг вороны выклюют его.

Световой поток

Для измерения светового потока использую фотометрический куб, изготовленный по ГОСТам.  Он используется для LED прожекторов, светильников Армстронг, консольных светильников. Куб откалиброван эталонными источниками света.

Заявлено Измерено
Светопоток 2500лм 2560лм

Так же учитывайте, что любое поликарбонатное стекло или линза имеют разные коэффициенты светопропускания. Для прозрачного листового поликарбоната толщиной 3мм. светопропускаемость будет 85-90%. То есть светопоток уменьшится на 10%, потому что любой идеально прозрачный материал задерживает свет, минимум на 8%.

Сразу после включения световой поток составляет 2690лм, через 1 час стало 2560лм. Снижение светопотока получилось на 130лм, то есть 4,8%. У большинства светодиодов снижение светопотока на максимальной  рабочей температуре, примерно 100°-110°, бывает 10%. Эта зависимость практически линейная, начиная от 25° до 110°.

Учитывая показатель в 4,8%, подсчитаем:

  1. 110°-25° =85°
  2. 85°/2 +25°=67,5°

Примерно температура светодиодов должна составлять 68° для снижения на 4,8%. Если посмотрим на теплограмму корпуса уличного светодиодного прожектора, нагрев корпуса, где закреплены светодиоды 63°. С учётом разницы между  градусами LED кристаллов и радиатором, в среднем она +10°, получим примерно 73° на диодах. Это примерно соответствует расчётным 68°.

Режим работы очень благоприятный для кристаллов, поэтому эффективность лм/вт получается:

  1. 2560лм / 28,3вт = 90,5 лм/вт у всего светильника;
  2. при этом на драйвер приходится примерно 2W, без учёта его энергопотребления 2560лм / 26,3вт = 97,3 лм/вт только на диодах.

Светодиоды

Всего установлено 36 лед диодов. Чтобы косвенно оценить качество LED, включим их так, чтобы они немного светились. Таким образом мы увидим, насколько велик разброс параметров, то есть отличие электрических характеристик каждого. Если параметры сильно отличаются, то одни диоды будут светить, другие не будут. Значит качество низкое, и надежность будет такого изделия будет не высокая. Потому что яркие LED будут нагружены сильнее других.

В нашем случае в видим 2 полосы диодов , которые светят равномерно. Каждая полоса имеет свою линию питания, поэтому яркость отличается. Каждый диод состоит из 3 кристаллов подключенных последовательно, падение напряжение на каждом будет около 9В. В одной полосе 18 LED:

18led * 9В = 162 вольта на каждую полосу из 18лед последовательно подключенных, поэтому питание разделили на 2 части.

Характеристики

Слева 30 вт, справа 10 вт.

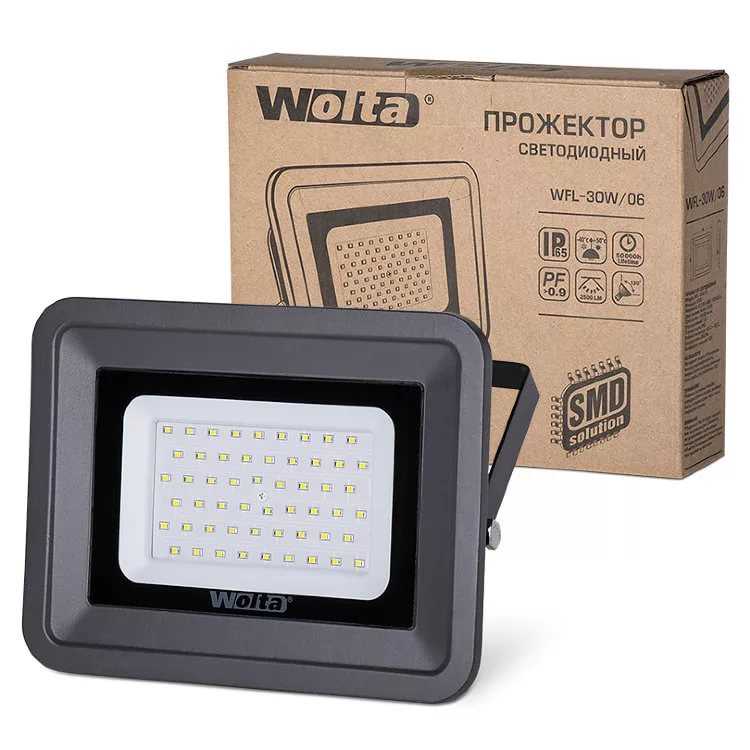

Полная маркировка образца Wolta WFL-30W/06. Технические характеристик на официальном сайте указаны очень скудно, но они есть на упаковке и вложенной инструкции.

Параметр Заявленные Измеренные
Мощность 30W 28,3W
Световой поток 2500лм 2560лм
Питание 180 – 240В 220В
Коэффициент пульсаций 93%
Цветовая температура 5500К
Размеры 205 х 175 x 47 мм.
Вес 570г.
Коэффициент мощности 0,90 0,99
Угол свечения 120°
Защита от влаги и пыли IP65
Индекс цветопередачи CRI >70
Срок службы >50.000 ч. >50.000 ч.
Светодиоды Sanan SMD 3528
Температура среды -40° до +50°
Цена Розница 550 руб. на май 2017
Гарантия 2 года

Уличный led прожектор ценой  в 550 рубля за 30 ватт доступен каждому, ведь его стоимость сопоставима с двумя светодиодными лампами для дома мощностью 10W.

Срок службы

Срок службы косвенно зависит от  температуры нагрева светодиодов и качества комплектующих. Современные бюджетные LED чипы теперь имеют  допустимую температуру кристалла в среднем до 110°. При этом сохраняется заявленный период работы светодиода.

Существует 2 вида срока службы, полный и эффективный. Стандартом считается LM70, это период времени, в течение которого световой поток снизится до 70% от первоначального. Полный – количество часов, через которые  светильник  потухнет.

В нашем случае Wolta  не указывает конкретно, какие это 50.000 часов. По совокупности всех факторов читаю, это похоже эффективный показатель службы. Модель светодиодного прожектора недавно поступила в продажу, поэтому скорее всего элементная база неплохая для данного ценового диапазона.

Особенности

Фирма Wolta известна не только своими светодиодными прожекторами, но и другим оборудованием – офисными светильниками, трековым освещением, панелями и другими типами подобной техники. У компании имеется надлежащий опыт в изготовлении продукции разных типов применения.

Отметим ряд особенностей продукции.

Серийный выпуск. Такая система изготовления ассортимента позволяет покупателю более точно понять, чем отличаются прожекторы, и каковы их характеристики. Стоит сказать, что в рамках одной серии изделия преимущественно выполнены в одном стиле, лишь с разными параметрами. Это сделано для того, чтобы продукция сочетала в себе довольно простой и привычный внешний вид с функциональностью.

Цена

Осталось самое интересное, это цена таких изделий на 10W, 20W, 30W, 50W, 100W. Укажу цены в рублях, по которым покупал. Как вы видите цена отличается в 3-4 раза. Покупая дешевое барахло не надейтесь на чудо, что вам повезёт и попадется хороший. единственный способ длительной эксплуатации, это использование заниженного тока. Таким образом можно избежать активной деградации и лишнего нагрева.

Энергопотребление 24*24mil 24*44mil 30*30mil
10W 33 руб. 20 руб. 129 руб.
20W 78 63 226
30W 98 82 278
50W 131 107 302
70W 150
100W 205 121р. 453

Максимум такие чипы можно нагревать до 60° и это  температура кристалла, а не корпуса. Критическая будет 70°. У мощных фирменных  нагрев допустим до 110°, у самых качественных и дорогих до 150°.

Световой поток, конечно же у них прилично завышен, китаец обещает 100 лм/вт. Реально  бывает от 60 до 80лм/вт.  У качественного фирменного этот показатель 105-120 лм/вт.

Эту информацию можно использовать для возврата денег за товар. Вас обманули, если реальная мощность оказывается в 2 раза меньше. Открываем диспут на Aliexpress и просим возврат половины суммы. Две недели назад купил таких диодов на 2000 руб. скоро придут и буду просить возмещение ущерба за обман.

Обзор серии «ДО01 Аврора»

Модели этой серии внешне делятся на две основные категории – прозрачные и матовые. Первые более привычны, так как чаще встречаются в быту.

Матовые покрыты слоем, который скрывает видимость коммуникаций. Уровень защиты IP65 оберегает конструкцию от пыли и влаги, благодаря чему прожекторы этой серии можно использовать как в помещениях, так и на улице. Универсальности способствует и широкий температурный диапазон от -40 до +50 градусов, при которых техника исправно функционирует.

Срок службы составляет 50000 часов без существенной потери в эффективности, что означает в перспективе большее время работы при использовании изделий в надлежащих условиях. Качество и комфорт достигаются благодаря индексу цветопередачи и коэффициенту пульсации. Теплоотвод с помощью радиатора позволяет технике быть надежной и стабильной на протяжении всего эксплуатационного срока. Ударопрочный пластик, используемый при изготовлении торцевых крышек, выполняет роль основной защиты внутренней части устройства от физических повреждений.

Дополнительно имеются специальные герметичные места и прокладки, чтобы обезопасить прожекторы от последствий воздействия внешней среды. Оптическая часть сделана из стекла, в основу которого входит светопроницаемый поликарбонат высокой прочности с небольшим весом. Драйвер и пусковое устройство оснащены надежными элементами, за счет которых техника имеет защиту в случаях перегрева и различных скачков напряжения в электросети. Высокий коэффициент мощности 0,97, угол рассеивания 120 градусов, масса около 2 кг, световой поток 7200 лм, напряжение от 184 до 264 В, цветовая температура 5000 К. Большинство моделей имеет мощность от 40 Вт и выше.

«ДО01 Аврора» является самой обширной серией, так как включает в себя 20 изделий. Именно они пользуются наибольшей популярностью за счет простоты и своих характеристик. Светодиоды и вся конструкция изготовлены надежно, нет ничего лишнего, что мешало бы осуществлению своей функции.
