Установка и подключение светодиодного прожектора своими руками

Меры предосторожности и инструменты

Любые работы с электричеством потенциально опасны, поэтому, несмотря на то, что с установкой справится практически каждый, соблюдать меры предосторожности и технику личной безопасности крайне необходимо. Расскажем об основных правилах и рекомендациях:

  • Обязательное требование – сухие руки. Нельзя монтировать, демонтировать, ремонтировать уличное освещение в условиях сырости.
  • Обязательно отключайте цепь от источника тока;
  • Не применяйте приборы, которые имеют низкую степень защиты от влаги, пыли вне помещений;
  • Рукоятки инструментов должны быть изолированы;
  • Перед началом монтажа не забудьте измерить напряжение при помощи индикаторной отвертки, допустимо отклонение от 220 Вольт не более 10%;
  • Не используйте химикаты рядом со светодиодным устройством;
  • Если вы обнаруживаете неполадки в работе устройства, прожектор начал мигать или тускло светить, отсоедините его от источника питания;
  • Не забывайте про уход: прожектор нужно периодически протирать.

И еще несколько советов:

Используя LED-элемент в качестве уличного фонаря, обратите внимание на прочность корпуса – прожектор должен быть защищен;
Если вы используете светодиодный светильник, чтобы освещать территорию возле дома, повесьте его под крышей для дополнительной защиты от осадков;
При наличии неполадок откажитесь от идеи самостоятельно чинить устройства. Производители категорически запрещают разбирать устройство и ремонтировать самостоятельно, к тому же, это ведет к отказу от гарантийного обслуживания;
Эксплуатировать прожектор без защитного заземления также запрещено;
Не советуем смотреть непосредственно на включенный прожектор с близкого расстояния;
Не устанавливайте прожектор стеклом вверх.

Обратите внимание! Очень важно, чтобы установка прожектора была выполнена правильно, то есть соблюдена целостность изоляции
Проводка должна работать корректно. Если все сделано по правилам, с соблюдением рекомендаций и техники безопасности, все элементы работают верно, то это только увеличит срок работы устройства

При правильной эксплуатации он может достигать 15 лет

Обратите внимание! Очень важно, чтобы установка прожектора была выполнена правильно, то есть соблюдена целостность изоляции. Проводка должна работать корректно. Если все сделано по правилам, с соблюдением рекомендаций и техники безопасности, все элементы работают верно, то это только увеличит срок работы устройства

При правильной эксплуатации он может достигать 15 лет

Если все сделано по правилам, с соблюдением рекомендаций и техники безопасности, все элементы работают верно, то это только увеличит срок работы устройства. При правильной эксплуатации он может достигать 15 лет.

Если вы заметили конденсат на внутренней стороне светодиодного прожектора – скорее всего, нарушена гидроизоляция прибора. Необходимо снять переднюю часть устройства, проверить уплотнитель – возможно, он изношен. Просушите прибор, соберите его снова, после этого можете подключать к питанию.

Для монтажа вам потребуются следующие материалы:

  • Провода – выбирайте их из того же материала, что и прожектор;
  • Изоляция – безопасно использование специальных клеммных зажимов;
  • Бокорезы;
  • Шуркповерт;
  • Паяльник;
  • Отвертка.

Если этот нехитрый набор у вас в наличии – можно приступать к началу работ.

Подключение к электросети

Для подключения большинство осветительных устройств к однофазной сети 220 В оснащены тремя клеммами:

  • фаза (обозначается L);
  • нулевой проводник (N);
  • заземляющий проводник ().

Очевидно, что для подключения должна использоваться электрическая сеть с режимом нейтрали TNS. Особенность этого режима в том, что она состоит из фазных проводников, нулевого (N) и защитного (PE). В этом случае схема подключения светодиодного прожектора с тремя проводами проста – фазный проводник на фазу, нулевой – на ноль, заземляющий – на PE. То же относится и к системе TNC-S. В нем нулевой и защитный проводники разделены в определенной точке, обычно на вводе в здание. Но многие сети выполнены по устаревшей схеме TNC, где нулевой и защитный проводники объединены.

В соответствии с правилами в этих сетях надо использовать осветительные приборы, не требующие заземления. К таким устройствам относятся приборы с классом защиты:

  • 0 – защита обеспечивается одним слоем изоляции, наименее безопасный вариант;
  • II – приборы с двойной или усиленной изоляцией, стоят заметно дороже;
  • III – приборы, питающиеся от сверхнизкого безопасного напряжения (ниже 50 В переменки), они вне темы данной статьи.

Важно! Определить класс защиты электроприбора можно по паспорту, по технической спецификации или по маркировке:

  • 0 – не маркируется;
  • I – значок заземления или само наличие клеммы заземления;
  • II – значок двойной изоляции ;
  • III — значок защиты класса III .

В устройствах класса II безопасность обеспечивается наличием защитного заземления, и использование их в сети TNC без заземления противоречит правилам и может привести к печальным последствиям при нарушении основной изоляции и появлении напряжения на корпусе светильника. Также противоречит ПУЭ подключение заземляющей клеммы к рабочему нулевому проводнику (N, PEN).

На свой страх и риск электрик может подключить прибор II класса защиты без подключения к защитному заземлению. И прожектор даже будет работать. Но ему надо помнить, что последствия будут на его совести. Возможно, ему даже придется отвечать перед законом.

Особенности подключения ламп на 12В

Чтобы правильно подключить светодиодные светильники с рабочим номиналом в 12В к сети с напряжением в 220В, необходимо учесть несколько факторов:

  1. Бытовой ток имеет переменное значение, для низковольтовых лед-элементов нужен постоянный. Поэтому в начале схемы потребуется установить специальный трансформатор.
  2. Перед покупкой модуля, понижающего напряжение, надо грамотно рассчитать его мощность. Для этого подсчитывается точное количество используемых 12-вольтовых светодиодных светильников и их суммарная мощность. Например, если их количество будет 5 по 10 Вт каждая, значит общая требуемая мощность равняется 50 Вт. При этом к расчетному значению обязательно добавляется 20%-ый буфер. В данном случае это 10 Вт. Таким образом, общая мощность трансформатора должна быть не менее 60 Вт.
  3. При отсутствии достаточно опыта не пытаться собрать понижающий модуль самостоятельно. Для максимальной безопасности и надежности лучше приобретать заводское устройство с гарантированными характеристиками и сроком службы.

Подключить светодиодные светильники на 12В в сеть 220В можно по вышеописанным механизмам – параллельным и последовательным. В первом случае нужно обязательно использовать понижающий и выпрямляющий трансформатор, так как на каждую лампу будет подаваться одинаковое постоянное напряжение. Другое дело, когда все приборы соединяются друг за другом.

Важно! Несмотря на то, что в низковольтовых лэд-элементах в последовательной схеме осуществляется распределение всего напряжения в сети 220В, значение тока остается переменным. Поэтому потребуется установка выпрямителя

С его помощью на один конец цепочки светодиодных светильников будет подаваться плюс, на другой – минус.

Для тех, кто имеет хороший опыт в радиотехнике, собрать понижающе-выпрямляющее устройство не представляет особой сложности. Для того чтобы подключить светодиодные светильники номиналом 12В к бытовой сети 220В, используются две схемы:

  1. Упрощенная на гасящем конденсаторе.
  2. Более стабильная с микросхемой.

Первая дешевая и простая. Ее основной недостаток – возможная пульсация светового потока и неточные параметры электронных компонентов. Вторая версия сводит недостатки вышеприведенной на нет. Однако она более сложна в устройстве и дороже, но при этом более стабильна и надежна.

При выборе места монтажа трансформатора, выпрямителя и других электротехнических устройств необходимо учитывать влажность окружающей среды. Если их контакта с водой не избежать, лучше приобретать модели с влагозащищенным, герметичным корпусом.

Техника безопасности и рекомендации по эксплуатации

При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.

Основные требования:

  • не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
  • отключать цепь от источника тока;
  • не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
  • работать инструментами с заизолированными рукоятками;
  • не устанавливать рядом с маломощными приборами;
  • перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
  • не использовать рядом с диодным устройством химикаты;
  • при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
  • периодически протирать изделие и ухаживать за ним;
  • если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
  • светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.

Подключаем светодиодный прожектор своими руками

Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Схема подключения прожектора

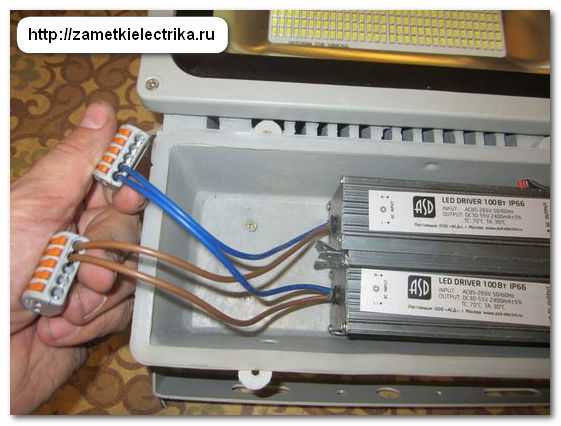

Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

Схема подключения к сети 220 В выглядит следующим образом:

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

  1. Демонтаж крепления клеммной коробки;
  2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
  3. Закрывается крышка короба;
  4. Прожектор закрепляется на кронштейн;
  5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле.

Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы.

Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода. Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя

Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

(9 3,89 из 5) Загрузка…

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три этапа: поиск места установки, подготовка инструмента и материалов, непосредственно подключение.

Определение места

Здесь нужно двигаться «с конца»: определите территорию, которая должна освещаться прожектором, после чего выберите место его установки так, чтобы световой поток падал на нужную зону. В идеале надо составить схему или начертить эскиз. Убедитесь в том, что рядом находятся источники питания, либо проложите проводку

Важно, чтобы имеющиеся кронштейны надежно крепились к стене или выбранному объекту

Прожекторы могут крепиться к потолку, опорам, стенам, а главным условием является наличие гладкой поверхности для монтажа. Высота установки зависит от габаритов и мощности изделия, освещаемой территории и т.д. Небольшие прожекторы рекомендуется монтировать на максимальную высоту не более 16 м. Помните, что это многофункциональные устройства, позволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ вам пригодятся:

  • бокорезы;
  • канцелярский нож или специальный инструмент для зачистки провода;
  • паяльник со всеми принадлежностями;
  • изолента;
  • отвертка.

Подключение светодиодного прожектора с заземлением и без него

Внимательно прочитайте инструкцию. Если в ней ничего не указано насчет полярности, то при подключении к сети ее можно игнорировать. Чтобы подсоединить прожектор, используйте гибкий медный или любой другой проводник, который устойчив к высоким температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, поэтому желто-зеленый провод можете просто хорошенько заизолировать и спрятать в задней части прибора.

Перед монтажом изучите корпус прожектора и убедитесь в отсутствии видимых повреждений механического типа. Освободите клеммную колодку, удалив крышку, чтобы получить доступ к клеммам и узлам заземления. Выкрутите сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

При замене прожектора на новый нужно выбросить старый, предварительно сняв с него все провода. Желательно подбирать такие устройства, для которых подходит идентичная крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Закрутите винты на прожекторе, чтобы намертво прикрепить его к месту установки. Подайте напряжение и убедитесь, что осветительный прибор функционирует.

Как подключить светодиодный прожектор: ответы электрика и рекомендации

Светодиодные прожекторы, появившиеся на рынке не так давно, стремительно вытесняют другие виды приборов для освещения. На данный момент светодиодное освещение признано самым экономичным и обладающим расширенными возможностями работы. Процесс монтажа светодиодного фонаря займет немалый промежуток времени, и остается понять, как подключить светодиодный прожектор.

В нашей статье, мы предлагаем ознакомиться с перечнем важных аспектов, касательно подключения прибора

Данная операция требует некоторых знаний в электрике, поэтому очень важно внимательно следить за каждым шагом

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

  • последовательное подключение;
  • параллельное;
  • лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Схема подключения

Установка подобных прожекторов будет слегка различаться в зависимости от элементов цепи. Например, если понадобится добавить дополнительные датчики движения или света. Хотя стандартная схема работы схожая.

Непосредственно перед подключением необходимо правильно выбрать место, куда поместить прибор. Это немаловажный аспект, поскольку нужно учитывать возможности техники и желания покупателя, ведь они не всегда могут совпадать. Например, если человек хочет максимально осветить с помощью прожектора задний двор дома, при этом подбирает область размещения, что будет закрываться деревьями или иными конструкциями, в таком случае правильно установить устройство никак не получится. Необходимо учитывать, что источнику света нужно свободное пространство для исполнения его функций, поэтому следует предварительно выбрать такое место, чтобы не было никаких преград для освещения.

Чтобы подключить светодиодный прожектор, для начала нужно подсоединить кабель к клеммам на коробке, слегка приоткрыв её отверткой перед этим. Датчики движения настраиваются в 3 направлениях. Одно из них будет воспринимать световую чувствительность, второе – общую, а третье отвечает за настройку временных периодов работы.

После этого необходимо выполнить подключение устройства к сети. Тут также следует соблюдать некие правила, чтобы добиться положительного результата. Для начала убираются крепления. Потом разбирается корпус, и внутрь сальника закладывается кабель, подключается к клеммнику, и крышку можно закрывать.

Имеется также возможность купить прожектор изначально уже со встроенными тремя проводами. В таком случае подключить устройство еще проще. Нужно соединить эти проводки с проводками вилки, использовав изоленту или же специальные колодки.

После всех этих действий достаточно зафиксировать прибор на кронштейне, и установить в выбранное место. Потом исполнить подключение техники к выключателю в сети 220 Вольт.

Заключающим этапом является проверка функций диодного прожектора.

С заземлением

Не все светодиодные светильники нуждаются в подключении заземления. По большей части это относится к прожекторам класса защиты І (где защита от электрического тока выполняется с помощью 2 систем: основной изоляции и путей присоединения проводящих элементов, что доступны для касания), такие приборы гораздо безопаснее остальных, поскольку существует двойная защита от возможного удара током.

В том случае, когда устройство подключается к электричеству с помощью кабеля, то обычно у провода уже имеется заземляющая жилка или контакт, который достаточно просто соединить с проводниками подводящего кабеля. Иногда в прожекторах на корпусе есть дополнительные контакты, чтобы подключить заземление.

Бывает, что человек, покупая прибор, ничего не знает о заземлении и, соответственно, не подключает эту функцию. В такой ситуации устройство будет работать в обычном режиме, но, если появится аварийная обстановка, оно может стать причиной более высокой опасности.

Без заземления

Существуют светодиодные светильники, в которых с целью экономии используют двухпроводные кабели, что совсем не имеют заземления, или трехпроводные, где защитный проводник подключается в группе с остальными. Чаще всего подобная ситуация встречается в старых домах. В случае если заземления нет, необходимо пользоваться диодными прожекторами, которым оно и не нужно, то есть лишь с основной изоляцией.

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

  1. Последовательный.
  2. Параллельный.
  3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

  1. Выполнить монтаж светильников в соответствии с планом.
  2. Подключить электроприборы освещения проводкой по последовательному способу.
  3. Подвести жилу с фазой от выключателя к первой люстре.
  4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
  5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
  6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

  1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
  2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
  3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
  4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
  5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
  6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

Рабочая часть прожектора называется светодиодной матрицей. Она состоит из одного или нескольких полупроводников, впаянных в обычную плату. Несмотря на то, что матрица не выделяет тепло наружу, она нагревается изнутри. От того, насколько качественно будет организован отвод тепла, зависит продолжительность эксплуатации устройства.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
