Правила выбора прожектора

SMD 5050 на 60 светодиодов

Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность – 14,4 Вт/м.

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 – 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость

При этом не важно будет, качественная она была или нет

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

Что делать, если мощность светодиодного модуля неизвестна

Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

К примеру, имеем прожектор с такой светодиодной сборкой:

9 диодов. 10 Вт, 300 мА. На самом деле – 9 Вт, но это в пределах погрешности.

Дело в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.

В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.

Другой пример, более типичный:

Светодиодная сборка для прожектора 20 Вт

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

Ещё пара примеров:

5 рядов (зиг-заг) по 10 светодиодов.

Итого – 50 Вт, ток 300х5=1500 мА.

Матрица 7 рядов по 10 светодиодов

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

Разновидности светодиодных товаров компании CREE

Все товары, выпускаемые под этим брендом, разделяется на 2 группы, которые мы перечислили чуть выше. Тогда как каждая из этих разновидностей светоизлучающих изделий делится на подгруппы, которые отличаются типом корпусной части и эксплуатационными характеристиками. Деление на категории определяется номинальной величиной тока сквозь диоды.

Общая классификация светодиодной продукции CREE

К категории мощных светодиодов эксперты относят образцы, которые способны функционировать при силе тока в 350 мА и выше. Сверхъяркие же модели работают на более низкой подаче тока – номинальное значение для таких образцов колеблется в рамках 30-50 мА.

Диоды XLamp производятся в 3 вариативных исполнениях:

  • XR;
  • XР;
  • МС.

Они предназначены для наружного крепления, а их разновидности классифицируются в зависимости от формы и типоразмеров габаритов корпусной части. Сегодня категории XLamp производятся с двумя различными типами диодов, которые отличаются габаритами и номинальным током. Обозначаются эти светоизлучатели буквами С и Е. Так, среди популярных такие модели светодиодных элементов:

  • XR-С, XR-Е;
  • XP-С, XР-Е;
  • MC-Е.

Сверхъяркие светодиоды High-Brightness делятся на 3 большие группы, различиями между которыми являются их варианты исполнения. К первой категории относятся светоизлучающие изделия в корпусах круглой или овальной конфигурации, диаметральный размер которых варьируется от 0,3 до 0,5 см. Вторая группа состоит из диодных светоизлучателей, которые заключены в квадратный корпус, имеющий      4 вывода для крепления в отверстиях. Этот вариант светодиодки обозначается Р4 (еще именуется как Пиранья (Piranha)). Ну и в третьей подгруппе светодиоды для наружного крепления в корпусах типа PLCC.

ВИДЕО: Самый мощный светодиодный прожектор в мире

https://youtube.com/watch?v=_KZyFGZa7VM

SMD-5050/120 led

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток – 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

Лучшие прожекторы с датчиком движения для улицы

Последний из трех типов, рассматриваемых в данной статье, предполагают наличие одного конкретного датчика – датчика движения. С ним лампа, обнаружив активность в своем районе, загорается и горит какое-то время (от пары секунд до пары минут).

Ниже будут рассмотрены три наиболее интересные модели.

NOVOTECH Armin 357530

NOVOTECH Armin 357530

Основная информация:

  • способ установки: на стену;
  • цветовая температура: 4000 К;
  • напряжение: 220 В;
  • мощность: 10 Вт;
  • световой поток: 1100 лм;
  • источник света: светодиоды;
  • степень пылевлагозащиты: IP65.

Третье место занимает самый обычный прожектор прямоугольной формы, в конструкции которой имеется непрограммируемый датчик движения.

Удобный в пользовании, монтаже и съёмке, а также в перевозке. Кроме того, имеет хороший крепитель к стене.

Инженеры постарались сделать так, чтобы этот прожектор можно было использовать весь год и потому использовали в качестве основного материал поликарбонат.

В целом, конструкция данного проектора считается надежной и не слишком дорогой, раз стоит система IP65.

Эта модель стоит не слишком дорого, а потому как потенциальный вариант для покупки этот прожектор выступить все же может.

Плюсы

  1. Простая конструкция.
  2. Легкое пользование.
  3. Высокая прочность.
  4. Работает круглый год.

Минусы

  1. Неразборная конструкция.

NOVOTECH Armin 357530

СДО-5ДВР-20

СДО-5ДВР-20

Основная информация:

  • способ установки: на кронштейне;
  • цветовая температура: 6500К;
  • напряжение: 220 В;
  • мощность: 20 Вт;
  • световой поток: 1600 лм;
  • источник света: светодиоды;
  • степень пылевлагозащиты: IP65.

Второе место достаётся неразборной конструкции отечественной фирмы СДО, в которой можно подметить сразу несколько вещей:

  • прочное крепление защитного стекла к корпусу – оно реализовано путем использования нано-клея;
  • легкий вес, обусловленный применением легких материалов, а также малой толщиной;
  • высокие показатели защиты от воды и пыли стандарта IP65;
  • наличие поворотной ручки, с которой фонарь поворачивается на 270 градусов;
  • выдерживает низкие температуры, свойственные холодной зиме, а также высокие температуры в жаркие летние дни.

Инфракрасный датчик движения настроен автоматически: расстояние срабатывания до 8 метров, режим работы вкл/выкл – 5 мин, угол охвата 120°. Используется для жилых и административных зданий, подсветки парковок, цокольных помещений и пр.

Плюсы

  1. Большой радиус охвата ИК-датчика;
  2. Поворотная ручка, с которой регулировка стала проще.
  3. Закаленное стекло как один из прочных материалов.

Минусы

  1. Цена. Немного «кусается».

СДО-5ДВР-20

Globo Projecteur I 34219S

Globo Projecteur I 34219S

Основная информация

  • способ установки: на дуге крепления;
  • цветовая температура: 6500К;
  • напряжение: 230 В;
  • мощность: 20 Вт;
  • световой поток: 1500 лм;
  • источник света: светодиоды;
  • степень пылевлагозащиты: IP65.

Первое место – у пластикового прожектора компании Globo. Работает этот прожектор, прежде всего, на светодиодах с высоким сроком службы. Выдерживает треть дня без перезарядки, охватывает расстояние в десять метров. Считается, что слабостью этого прожектора является высокая цена и это так поистине так.

Изготовлен из пластика, плафон стеклянный. Работает на светодиодах. Радиус захвата датчика движения 180°, чувствительность датчика настраивается. Рассчитан на круглогодичное использование, работает без сбоев при температуре от -40°С до +40°С.

Плюсы

  1. Большой радиус охвата датчиком движения.
  2. Крайне высокая чувствительность.
  3. Приятный дизайн.

Минусы

  1. Высокая цена.

Globo Projecteur I 34219S

Как подключить?

Схема подключения прожектора простая, с монтажом справится любой, необходимо лишь следовать инструкции. В качестве инструмента используется крестовая отвертка. Если место подключения далеко от самого прибора, проводку лучше зафиксировать специальными скобами для монтажа

Важно зачистить концы проводки, которые подсоединены к плате посредством клеммы. Чтобы подключить прибор, понадобится использовать следующую схему: желтый провод служит для заземления, красный – для фазы, а синий – ноль

Фазу нужно определить отверткой с индикатором. Важно правильно выбирать проводку, учитывая мощность светодиодного прожектора. К примеру, интенсивность до 50 Вт совместима с омедненным проводом 1-1,5 мм2. Если это более серьезное оборудование, проводка должна быть толще.

Демонтируйте крепление коробки клеммы, уложите кабель в сальник, и подключите его к клеммнику. После этого останется закрыть крышку короба, закрепить сам прожектор на кронштейне, и установить всю конструкцию на нужном месте.

SMD 5050 RGB

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

белый

тепло-белый – когда люминофор более желтый

холодно-белый – менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

RGBW – цветная + белый холодный

RGBWW – цветная + белый теплый

Естественный и приятный для восприятия белый свет это – Natural Whik 3800-4300К.

С этими лентами всегда идут контролеры и пульты дистанционного управления.

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

Лента SMD 5050 бывает:

30 светодиодов на 1 метр

60 светодиодов на 1 метр

72 светодиода на 1 метр

120 светодиодов на 1 метр

Начнем с первой.

LED прожектор на 50 Вт, тёплый белый

Приветствую всех! Сегодня речь пойдёт о светодиодном прожекторе. На муське уже неоднократно обозревалась данная категория товара (раз (10 Вт), два (20 Вт), три (30 Вт)). Почитав эти обзоры, а попутно ощутив весь положительный спектр эмоций от обычных LED ламп, я принял решение заменить галогенный прожектор на даче на более современно-технологичное устройство, тем более что он весьма прожорлив (500 Вт как-никак), а электричество далеко не бесплатное. Немного побродив по Aliexpress’у, я нашёл вышеуказанного продавца, придушил всем известное земноводное и заказал 50 Вт модель с тёплым белым светом. Под катом фотографии прожектора, мои попытки сравнить его с галогенным и немного текста. На момент написания обзора (да и на момент заказа) расценки у продавца (там параметрический выбор) такие: 1. 10 Вт тёплый/холодный — $16.38

, RGB —$26.88 2. 20 Вт тёплый/холодный —$32.99 , RGB —$49.89 3. 30 Вт тёплый/холодный —$52.90 , RGB —$69.00 4. 50 Вт тёплый/холодный —$66.99 , RGB —$119.00 На холодное светодиодное освещение достаточно посмотреть один раз, чтобы пропало желание его дальнейшей эксплуатации (хоть оно и ярче тёплого), RGB слишком дорого, да и скорее это для декоративно-украшательной подсветки, так что заказан был тёплый белый. Несмотря на то, что выбрана была обычная почта Китая, посылка поехала EMS’ом о_О (причём бесплатно). Я этого прикола не совсем понял, ну да ладно. У многих с данным трёхбуквенным почтовым сервисом связаны не самые приятные впечатления, не обошла негативность и меня :(. Мало того, что курьер мне 4 дня вёз посылку (я из почтового отделения быстрее их забираю), так ещё и коробка была неаккуратно надрезана и затем криво заляпана скотчем (вот интересно, у кого любопытство так заиграло?).

Фотографий коробки я сделать не догадался, но упаковано было довольно неплохо: сам прожектор завёрнут в тонкий мягкий материал (довольно часто встречается в посылках, до сих пор не знаю, как называется) в несколько слоёв, а напротив стекла было две пенопластовых пластины.

Переходим к прожектору. Он громадный и тяжёлый, почти 3 килограмма, приятного серого цвета:

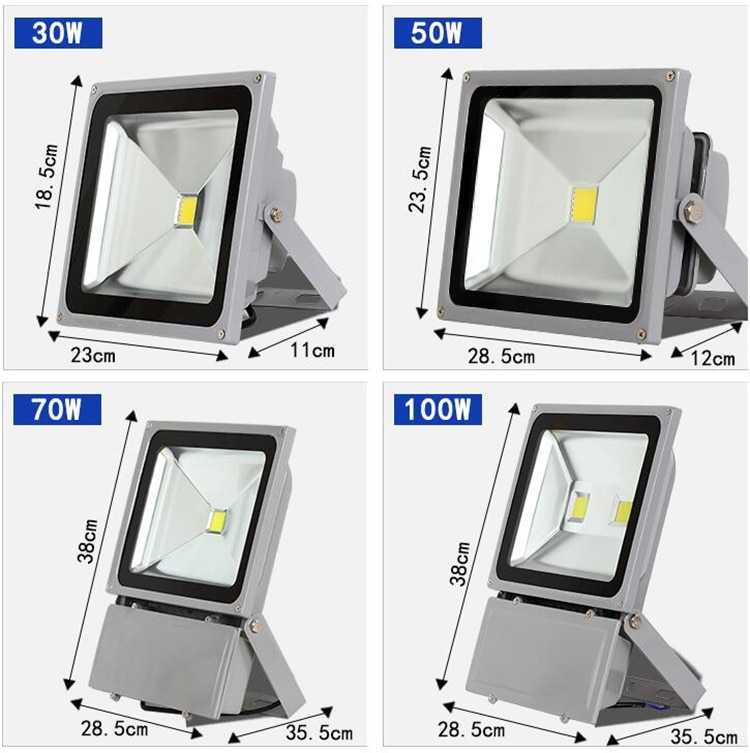

Фотографии для оценки размеров (примерно 28 на 23 см):

Прожектор состоит из двух отдельных модулей: 1. Светодиод с отражателем и радиатором, разобрать не удалось, т.к. под наружной декоративной рамкой, крепящейся на 4-х болтах, находится приклеенное намертво стекло (для обеспечения герметичности). Отклеивать не рискнул, побоялся стекло повредить.


2. Блок питания, он же диодный драйвер, модель HY50W, тоже во влагозащищённом исполнении. Кабельный ввод, как видно, изнутри тоже заляпан чем-то герметичным. Расковыривать опять же не решился, поэтому пришлось поставить отдельную распределительную коробку, чтобы подключить прожектор к сети.

Теперь испытания. Я несколько разочаровался, т.к. надеялся, что светить он будет как галогенный. Впрочем, его потребляемая мощность всё равно нивелирует все минусы

А вот тут я попытался сфоткать оба прожектора «в лоб» (слева галогенный, справа диодный):


Вид немного сбоку (здесь наоборот, слева диодный, а справа галогенный):


Светодиодный прожектор светит довольно широко, вот например, тут видно, что хоть он не направлен прямо в землю, однако освещает пространство прямо под собой:

Подводя итоги:

+ Светит хорошо, хоть и не так ярко, как 500 Ваттный галогенный + Водонепроницаемый (успешно пережил дождливую неделю) + Почти не греется (в отличие от того же галогенного, у которого до стекла не дотронуться) + Энергопотребление 50 Вт (самый жирный плюс)

— Цена (основная беда всего светодиодного освещения) — Торчащий провод (я бы предпочёл, чтобы соединение выполнялось внутри прожектора) — Тяжёлый (это чисто личный минус, т.к. пришлось усиливать крепление к стене дома, галогенный гораздо легче)

Резюме:

брать однозначно стоит.

Спасибо всем за внимание!

Рейтинг лучших светодиодных прожекторов

Фото Название Рейтинг Цена
Лучшие светодиодные прожекторы
#1 WOLTA WFL-10W/06W 100 / 1005 – голосов
#2 NAVIGATOR NFL-M-50-4K-IP65-LED 99 / 1006 – голосов
#3 GAUSS 613100350 LED IP65 6500К 98 / 10012 – голосов
#4 НАНОСВЕТ L412 NFL-SMD 98 / 100
#5 FERON 32088 LL-912 97 / 1002 – голоса
#6 Falcon Eye FE-CF30LED-pro 96 / 1004 – голоса
Лучшие прожекторы на солнечных батареях и с датчиком движения
#1 Novotech 357345 99 / 100
#2 Globo Solar AL 3715S 98 / 1002 – голоса
Лучшие прожекторы с датчиком движения для улицы
#1 Globo Projecteur I 34219S 97 / 1002 – голоса
#2 СДО-5ДВР-20 95 / 1004 – голоса
#3 NOVOTECH Armin 357530 94 / 1002 – голоса

SMD 5050/30

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты – 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 – ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль – это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины – всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

Как устроены?

Светодиодные приборы обладают надежной и прочной конструкцией, которая имеет защиту от повышенной влаги и перепадов температуры, ведь они зачастую используются снаружи. Внутри корпуса находятся блок питания, определенное количество светодиодов и импульсный источник питания. В качестве механизма крепления служат скобы, поэтому при необходимости свет можно направить в любую сторону. Оборудование обозначается аббревиатурой RGB, что значит три цвета. Этот термин описывает способ получения разных оттенков при помощи красного, зеленого и синего. Благодаря этой методике происходит синтезирование полного спектра цветов, которые может воспринимать человек.

Следует отметить, что устройство прожекторов напоминает LED-чипы. Внутри пластикового корпуса распаяны кристаллы, которые предназначены генерировать оптическое излучение того или иного цвета. К примеру, смешивание зеленого и красного без синего дает желтый цвет, а синий с красным – пурпурный. При необходимости можно регулировать яркость разных кристаллов, чтобы получить нужный оттенок. Внутри находится шим-контроллер, который выполняет задачу генерирования импульсов.

Проводники

Для подключения кристаллов к контактам используют тонкие нити в количестве от 2 до 4 штук. И тут можно сэкономить, заменив 4 золотые нити на медные или уменьшив количество до 2 штук. Еще один вариант, это медная нитка покрытая золотом сверху, найти разницу очень сложно.

Они отвечают за силу тока, на которой диод может работать. Они делаются с запасом, чтобы выдерживать скачки напряжения и не перегорать. На бюджетных матрицах их меньше или они сделаны из меди.

Некоторые из вас уже сталкивались с подобным явлением на светодиодных габаритных лампах. Китайская лампочка со стабилизатором питания отработает меньше часов, чем лампа на фирменных диодах без стабилизатора. У фирменного качественные проводники, которые хорошо выдерживают скачки в автомобильной сети, которые бывают до 30В.
