Как соединить между собой светодиодную ленту?

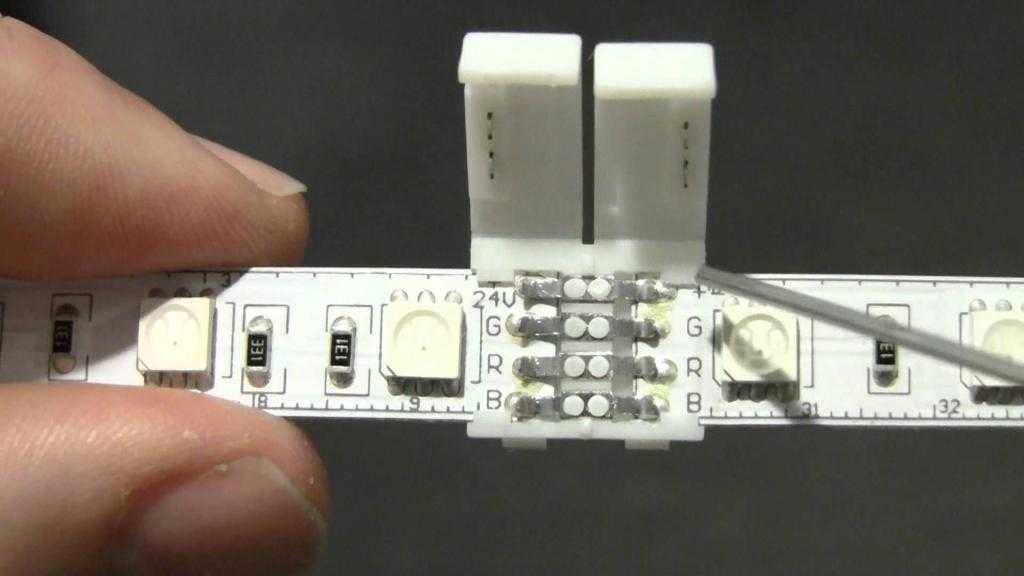

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Схема подключения к сети 220В

К сети переменного тока напряжением 220 В подключается блок питания. Если он снабжен штепсельной вилкой, ее достаточно воткнуть в розетку.

На блоке без вилки имеются клеммы — к ним подключают жилы силового кабеля ВВГнг-лс 3х1,5, проложенного от распределительной коробки:

  • фазу (обычно коричневая или красная жила): к клемме с пометкой «L»;
  • нулевой провод (синий): к клемме «N»;
  • заземление (желто-зеленый): к контакту с литерой «Р» или значком заземления.

Доверять цветовой маркировке следует только если мастер на 100% уверен в ее соответствии.

В противном случае фазу определяют индикатором («отверткой»). Ноль (Н) и заземление (З) находят по величине напряжения (U) относительно фазы (Ф): U «Ф-Н» выше, чем «Ф-З»

После проверки важно не забыть снова отключить питание линии

Полезные советы

Если говорить о полезных советах и рекомендациях, то следует сказать о следующих моментах.

  • Рассматриваемое устройство нельзя назвать максимально надежным, поэтому лучше всего производить его установку с учетом того, что может произойти обрыв и его придется демонтировать для ремонта.
  • На обратной стороне приспособления присутствует липкий слой с защитной пленкой, что является съемной. Для закрепления ленты в выбранном месте требуется просто убрать пленку и сильно прижать изделие к тому месту, где его планируется закрепить. Если поверхность будет не ровной, а, скажем, шероховатой, то пленка будет плохо прилипать и со временем отпадет. Поэтому, чтобы было надежнее, можно заранее приклеить на место монтажа ленты полосу двухстороннего скотча, после чего прикреплять саму ленту.
  • Существуют специальные профили, выполненные из алюминия. Их на поверхность крепят при помощи саморезов, после чего на него приклеивают ленту. Такой профиль также комплектуется пластиковым рассеивателем, что позволяет скрывать светодиоды и делать поток света более равномерным. Правда, цена таких профилей больше, чем стоит сама лента. Поэтому будет проще воспользоваться самым обычным пластиковым уголком, что крепится на поверхность простыми жидкими гвоздями.
  • Если требуется сделать подсветку натяжного либо простого потолка, то лучше всего будет скрыть ленту за багетом, плинтусом либо молдингом.
  • Если собираетесь применять мощный блок питания, то следует учесть, что их часто оснащают кулерами для охлаждения. И во время работы они издают некоторый шум, который может создавать определенный дискомфорт. Этот момент следует учитывать при монтаже в различных комнатах или помещениях, где могут находиться люди, очень чувствительные к этому моменту.

О том, как правильно паять светодиодную ленту, вы можете узнать из видео ниже.

Что это такое?

LED-сборка расцветки RGB – дополнение для светоленты, светящейся исключительно белым светом. В простейшем случае, когда RGBW-полос не нашлось под рукой, рядом с белыми светолентами прокладывают цветные – либо поодиночке (для каждого цвета), либо все сразу, чередуя друг с другом белый, красный, зелёный и синий цвета свечения.

Прогресс не стоит на месте – в продаже появились составные светодиоды, вырабатывающие белый, красный, зелёный и синий цвета. В такой составной светодиод встроены 4 простых светокристалла, каждый из которых даёт свой цвет. Для управления предусмотрена либо 5-контактная (5-проводная) линия, либо двухпроводная, по которой подводится питание к светодиоду, имеющему примитивный микроконтроллер. В последнем случае в «мультисветодиод» помещены 5 кристаллов: 4 светоизлучающих, один (простейший чип) управляющий. В качестве чипа предусмотрен мультивибратор (диммер), последовательно подающий питание от самого себя, которое приходит по внешней двухпроводной линии, на соответствующие светокристаллы.

Аналог RGBW – пятикомпоненный (5-криталльный) светодиод, в котором содержится ещё и жёлтый. Сборка RGBW стала бы RGBWY-светодиодом. Такая модификация многоэлементных светодиодов не нашла применения на практике – жёлтый цвет воспроизводится одновременным свечением красного и зелёного светокристаллов. Близко расположенные друг по отношению к другу светокристаллы, когда наблюдатель находится в одном-двух метрах (и дальше) от них, сливаются в его поле зрения в единую светоточку. Эта особенность зрения, открытая ещё Ломоносовым и подтверждённая на практике Гельмгольцем, позволяет создавать произвольный оттенок из видимых глазу 16777216 вариаций. Изменяя, например, яркость свечения красного и зелёного, человек видит на RG-светодиоде красновато-желтоватый оттенок света.

RGBW-ленты имеют интересную особенность – светокомпенсацию. Если белый светокристалл внезапно откажет, то с помощью красного, синего и зелёного, которые пока ещё работают, можно воссоздать динамический беловатый свет – от холодного до тёплого, выставив соответствующую яркость. Соотношение яркостного сигнала этих трёх светодиодов для простого белого (без оттенения по шкале цветовой температуры) следующее: 30% света даёт красный, 59% – зелёный, 11% – синий.

Если немного убавить свечение зелёного и добавить синего – оттенок будет холодным белым. Если синий убавить, а прибавить красный – оттенок станет тёплым белым. И так далее. В промышленных светолентах данным процессом руководит не человек, а специальное устройство – диммерный микроконтроллер, который задаёт оттенки и частоту, алгоритм их изменения по времени.

Встроенный микроконтроллер с жёстко заданными режимами свечения располагается в каждом из светодиодов: при включении такой светоленты все четыре светоэлемента светятся одновременно. Плавное или резкое циклическое переключение задаётся с помощью внешнего диммера. Адресное (алгоритмическое) – при помощи дополнительной цифровой (трёхпроводной линии связи).

Подведём итог. Светодиоды W – белые являются основными. Это светоэлементы, дающие свет для повседневной жизнедеятельности людей дома и на работе. Кристаллы R, G и B – красный, зелёный и синий дают фоновую подсветку. Так, в светодиодных люстрах, управляемых с пульта, подсветку владелец выбирает самостоятельно. Например, на Новый год пользователи часто включают RGBW-ленту или светильник в режиме «бегущих огней», как на ёлочной гирлянде: красный, зелёный и синий мигают последовательно или с разной периодичностью.

Подсвечиваемый таким образом потолок получает нарядный, праздничный вид. Пользователи, предпочитающие резкое мигание, мерцание плавному переходу из одного цвета в другой, выбирают другой режим. Использование произвольно программируемых микроконтроллеров Arduino позволило каждому владельцу такой светоленты задавать свой алгоритм, не ограничиваясь одной или несколькими заводскими предустановками.

Гибкие ленты RGBW – на 5, 12 и 24 вольта, в отличие от 220-вольтовых, режутся на секторы короче 0,5 или 1 метра. Потолок, стены и пол, обладающие ступенчатыми переходами, обкладываются по периметру с применением коротких и длинных отрезков, соединяемых 90-градусными коннекторами, создающими повороты ленты на этот угол. А значит, помещение с динамоподсветкой обретает элегантный и законченный облик. Простейшие светоленты без диммерного переключения подключаются напрямик. Им потребуется блок питания (адаптер, драйвер) с двумя независимыми напряжениями на выходе: 2 вольта – для цветных светодиодов, 3 – для белых.

Длина

Максимальная длина СДЛ составляет 5 м. Именно такими сегментами она и продается. Ленту можно сокращать путем разрезания в специально обозначенных местах, но удлинять ее свыше 5 м запрещается.

Если удлинить ленту, получится следующее:

  1. токопроводящие дорожки в первой ленте сильно греются, что приводит и к перегреву диодов. Дело в том, что диоды в ленте подключены параллельно, поэтому при ее удлинении общее сопротивление нагрузки не возрастает, как в случае с последовательным подключением ламп накаливания, а уменьшается. Соответственно, возрастает сила тока в проводниках первой ленты;
  2. при одностороннем подключении диоды на дальнем конце удлиненной ленты светят тускло.

Правильное подсоединение второй СДЛ — к выводам БП. Если подключается несколько лент, от блока прокладывается общий провод (шина) и от него организуются ответвления к каждой СДЛ.

Если мощный БП из-за своих габаритов не помещается в отведенном для него месте, например, освещение устанавливают за подшивным потолком, каждую ленту подключают через отдельный блок с меньшими размерами.

Подписка на рассылку

Светодиодные ленты бывают двух типов: одноцветные и RGB. Последние отлично подходят для динамического освещения, поскольку за счет изменения яркости разных светодиодов изменяется цвет освещения.

Если вы решили самостоятельно подключить светодиодные ленты, стоит упомянуть, что для этого не подойдет сеть со стандартным напряжением в 220 В. Для светодиодных лент необходимо напряжение 12–24 В, поэтому для подключения данных осветительных приборов необходимо приобрести блок питания или трансформатор, которые обеспечат понижение напряжения до необходимого значения. Кроме того, использование данных приспособлений обеспечивает защиту лент от перепадов напряжения в сети. Выбор подходящего блока питания (трансформатора) зависит от суммарной мощности лент. Его необходимо подбирать из расчета: суммарная мощность лент +20 %.

Схема подключения светодиодной ленты к сети 220 В

Перед тем как подключить адаптер, необходимо подвести проводку к тому месту, где планируется установка лент. Для этого вам потребуется кабель с сечением жил 1,5 или 2,5 мм2, поскольку при сечении меньшем 1,5 мм2 напряжение может значительно упасть, а яркость светодиодов — снизиться. Для этих целей можно использовать кабель марки ВВГ-П 2х1,5 или ВВГ 2х2,5. На одном конце кабеля должна быть установлена вилка, а другой необходимо очистить от изоляции на несколько миллиметров.

Рисунок 1 Зачищенные концы нужно вставить в гнездо сетевого адаптера, после чего закрутить винтом. Подключение осуществляется к разъемам, обозначенным буквами L и N. К первому разъему (L) — фаза, подключается провод коричневого цвета, ко второму — провод синего цвета. На рис. 1 изображена схема подключения светодиодной ленты к адаптеру.

При подключении светодиодных лент необходимо учитывать полярность, поскольку данные осветительные приборы работают от постоянного тока. На ленте есть маркировка «+» и «–», а блок питания соответственно содержит надписи «+V», а также «–V».

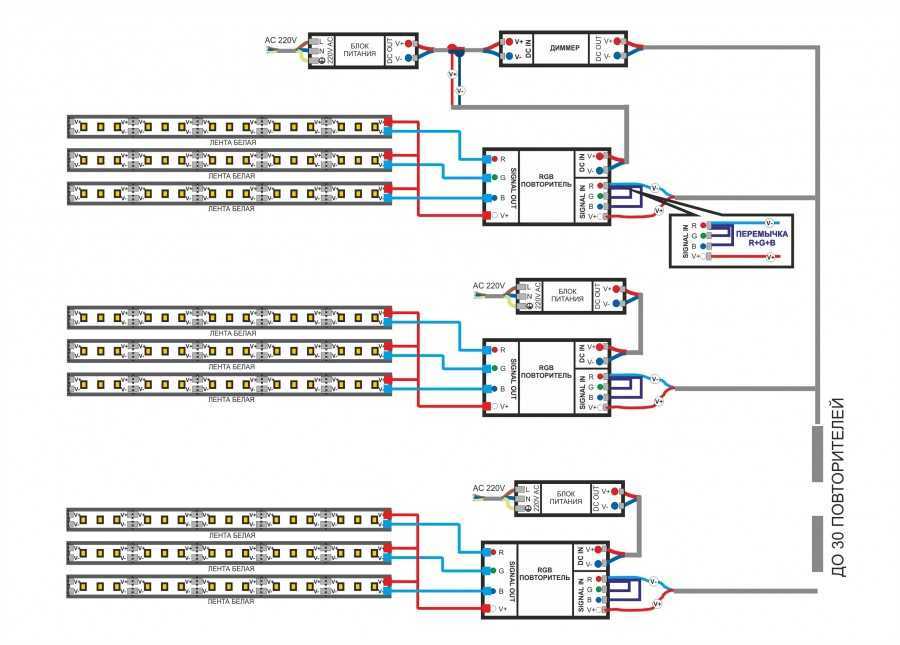

Подключение нескольких светодиодных лент

Рисунок 2 В случае подключения нескольких лент, необходимо соблюдать некоторые правила:

  • Длина каждой ленты не должна превышать 5 метров, поскольку при большей длине токопроводящие дорожки ленты могут перегореть. Каждая лента может включать несколько отрезков разной длины, главное, чтобы суммарная величина не превышала пяти метров.
  • Каждая лента обязательно должна подключаться параллельно, а не последовательно. На рис. 2 показана схема соединения светодиодных лент, правильный и неправильный варианты. В случае подключения нескольких светодиодных лент также необходимо соблюдать полярность.

За последние 5-10 лет светодиодные ленты прочно заняли свое место среди осветительных приборов. Их применяют в рекламной сфере, для создания нестандартного освещения и просто для украшения.

В качестве основы была взята гибкая лента с размещенными на ней светодиодами. Это позволяет создавать причудливые комбинации световых потоков. Статья расскажет, как правильно делать соединение светодиодных лент между собой.

Если лента имеет силиконовое покрытие

Для наружного монтажа удобно использовать ленту с силиконовым покрытием. Процесс пайки проводников к такой ленте почти не отличается, но перед началом работы надо удалить силикон на участке с контактными площадками с помощью ножа, а дальше светодиодную ленту можно спаять обычным порядком.


Очистка силиконового покрытия ножом.

При необходимости по окончании работы место разделки можно загерметизировать прозрачным силиконовым герметиком, но использовать надо только нейтральный состав. Кислотный может вызвать коррозию проводников и комплектующих.


Провод, припаянный к ленте в силиконовой оболочке.

Как правильно отрезать?

Главное помнить, что резать ленту целесообразно исключительно через три светодиода. В данном случае это расстояние составляет от 5 до 10 см, все зависит от типа самой ленты. Для того, чтобы не испортить ленту и осуществить отрезание наиболее правильно, необходимо использовать только острые ножницы. Ножницы следует проводить исключительно по имеющейся на ленте линии. В другом случае вы испортите устройство.

Независимо от типа ленты в строении присутствуют сегменты, в состав которых входит по три светодиода. Все эти элементы имеют в своем составе резисторы, количество которых напрямую зависит от того, сколько кристаллов в светодиоде.

Например, светодиод SMD 3528 имеет в своем составе один кристалл. Таким образом, каждому отдельному участку будет достаточно одного резистора. По стандарту каждый отдельный элемент имеет в своем составе три светодиода самостоятельного типа. Такие элементы способны индивидуально подключаться к резистору

Важно знать, что контактные площадки могут быть в разных количествах от двух до пяти или же шести. В данном случае для положительного питания конструкции будет достаточно двух проводов, но некоторые специалисты подключают элемент питания к каждому светодиоду

Какой способ соединения лучше?

Все рассмотренные способы стыковки светодиодных лент имеют свои плюсы и минусы. Достоинство разъёмного соединения – в его простоте и эстетическом виде. Кроме эргономических качеств, коннекторам также присуща мобильность. Соединять между собой можно даже те участки, которые уже закреплены на рабочую поверхность.

Единственный недостаток такого соединения – это цена. Стоимость коннектора на два контакта (для одноцветных LED-лент) составляет около 20р., а на 4 контакта (для RGB LED-лент) – 30р. Более сложные модификации стоят ещё дороже. К тому же не в каждом населённом пункте можно свободно купить подходящие соединители светодиодных лент.

Среди преимуществ соединения методом пайки можно выделить дешевизну и возможность наращивания проводов любой длины с последующим монтажом светодиодной ленты под любым углом. К недостаткам стоит отнести затраты на время и умение паять.

Рекомендации

Для соединения светодиодных лент между собой необходимо соблюдать определенное правило, которое заключается в том, что нельзя соединять между собой 2 отрезка ленты, длина которых составляет 5 м. В таких длинных лентах проходит увеличенная сила тока и при соединении лент для дальних световых диодов не будет хватать требуемой мощности, а значит, эти диоды будут гореть тускло или вообще будут выключены из-за недостатка мощности тока.

Следующим важным моментом является правильное соблюдение полярности контактов. Чтобы не перепутать полярность контактов, для их соединения используют провода разных цветов

Особенно важно это для 4-контактных светодиодных лент

Нередко соединение лент выполняют в случае ремонта. Например, когда на ленте вышел из рабочего состояния какой-либо фрагмент, его вырезают и удаляют, а концы ленты стыкуют между собой. При соединении фрагментов нужно помнить о том, что светодиодной лентой не рекомендуется огибать радиусы, составляющие меньше 5 см, так как в этом случае велика вероятность повреждения токопроводящих дорожек. Отрезая кусок ленты, нужно следить, чтобы разрез проходил строго по заводской разметке.

Выполняя паяльное соединение двух частей светодиодного устройства, в качестве флюса не рекомендуется применять кислотные растворы, которые могут привести к повреждению ленты, так как кислота может сжигать токопроводящие дорожки.

Приобретать светодиодное устройство лучше всего от проверенных заводов-изготовителей. Такие ленты хорошо поддаются паянию, по сравнению с недорогими китайскими аналогами, контакты у которых выполнены из смеси металлов, плохо поддающихся пайке.

Как паять светодиодную ленту, смотрите в видео.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см

Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).
