Как правильно разрезать диодную ленту

Общие сведения о led-лентах

Для подключения Led.ленты к источнику питания необходимо знать некоторые сведения о том, какой она может быть. Изделие представляет собой печатную плату с диодами гибкой конструкции длиной 5 м, где используется 2 вида светодиодов:

  • однокристальные (SMD 3028, 3528);
  • трехкристальные (SMD5050).

Первые состоят из одного кристалла определенной цветовой температуры и светятся одним цветом, вторые – из трех (синего, зеленого, красного), которые могут иметь одинаковую цветовую температуру (монохромные) или разную (многоцветные RGB-изделия). Преимущества применения таких источников освещения очевидны:

  • регулируется уровень освещенности; легко монтируются и наращиваются, т.к. гибкость и клеевая основа позволяет делить на необходимые отрезки (имеются отметки на поверхности ленты в виде штрихпунктирной косильной лески или специальных площадок и ножниц, что позволяет делить на куски нужной длины);
  • экологичность;
  • длительный срок эксплуатации;
  • не требуют утилизации.

Выпускаются светодиодные изделия с различной степенью защиты от IP20 до IP67, что позволяет произвести установку светодиодной ленты в помещения различного назначения (влажных, загазованных, пыльных) и на улице. Не влагозащищенные изделия со степенью защиты IP20 чаще всего применяется в интерьерах. Различают их и по световому потоку (яркости), измеряемому в Lm или Лм (люменах), а также по цветовой температуре, измеряемой в К (кельвинах). В торговой сети представлены светодиоды дневного (6000 ÷ 6500 К), теплого(3000 ÷ 3500 К), нейтрального (4000 ÷ 4500 К) свечения.

Изделие состоит из параллельно соединенных между собой сегментов. Каждый такой сегмент питается от напряжения в 12 В. В сегмент входит 3 светодиода и 3 сопротивления. В каждом корпусе имеется 3 кристалла полупроводникового типа красного, синего и зеленого цветов свечения. Кристаллы одного цвета соединены последовательно с помощью токоведущих дорожек, выполненных из меди. Сопротивления ограничивают силу тока, который протекает через каждую цепочку светодиодов.

Внимание! Для RGB-ленты, меняющей цвет, необходимо подобрать нужный тип контроллера, который будет регулировать уровень освещенность в соответствии с необходимыми параметрами

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым
питанием от 220 В имеют важные преимущества:

  • не требуют использования блока питания;
  • способны обеспечивать световое оформление
    участков большой длины;
  • относительно недороги и доступны;
  • демонстрируют хорошую работу в условиях улицы,
    особенно при низких температурах воздуха.

Говоря о
достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное
достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким
устройством не удастся;
ленты, предназначенные для питания от 220 В, не
имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную
сторону — отсутствие гальванической развязки ленты, которая становится
опасной и требует надежной изоляции всех соединений. Кроме того, для исключения
опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а
возможности теплоотведения у них практически нет

Обычно такие ленты хорошо
защищены от внешних воздействий, но, с увеличением надежности защиты резко
уменьшается возможность охлаждения. Это является причиной использования
преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе
питания, не имеет сглаживающего конденсатора. Это делается из соображений
компактности, но в результате светодиоды при включении начинают мерцать с
частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но
человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает
отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование
материалов низкого качества. Силикон, которым покрыта лента для защиты от
влаги, издает заметный запах, который усиливается при нагреве. Это является еще
одной причиной преимущественного использования на улице.

Кроме того, для исключения
опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а
возможности теплоотведения у них практически нет. Обычно такие ленты хорошо
защищены от внешних воздействий, но, с увеличением надежности защиты резко
уменьшается возможность охлаждения. Это является причиной использования
преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе
питания, не имеет сглаживающего конденсатора. Это делается из соображений
компактности, но в результате светодиоды при включении начинают мерцать с
частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но
человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает
отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование
материалов низкого качества. Силикон, которым покрыта лента для защиты от
влаги, издает заметный запах, который усиливается при нагреве. Это является еще
одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Особенности светодиодной ленты 220 В.

Для работы этой ленты, как уже говорилось, не нужен блок стабилизации напряжения. Но следует учесть, что сетевое напряжение колеблется между 190 и 240 В, а устройству нужно ровно 220 В для полного и безопасного функционирования. Яркость освещения напрямую зависит от получаемого количества Вольтов: чем больше их, тем ярче светит прибор, и наоборот. Казалось бы, что тут такого, светит, да и светит. Но линейка, постоянно получающая 240 В, прослужит значительно меньше своего срока. В противном случае, – при недостатке напряжения – конечно, устройство проживет дольше, но и освещение получится тусклее. При нестабильной подаче энергии лучшим решением будет покупка блока питания. Он нормализует работу прибора и станет поддерживать напряжение в сети на оптимальном уровне: 220 Вольт.

Главные различия между видами аппаратов:

  • особенности функционирования;
  • внешний вид;
  • возможные длины отрезков, на которые можно делить ленту.

Как обрезать разные ленты?

Резать светодиодную ленту можно лишь по конкретным отметкам, которые ставит (или не ставит) определённый производитель. Не все из них делают соответствующие пометки на ленте. Порой определить место разреза можно, лишь тщательно осмотрев топологию своеобразной печатной платы – тонкого слоя текстолита, нанесённого на резиновую или пластиковую подложку вместе с токоведущими дорожками.

У 12-вольтовой ленты топология устроена таким образом, что светодиоды соединены последовательно – по 3 в каждой группе. Эта группа вместе с последовательным включением токоограничительного резистора образует кластер или сектор, работающий от 12 вольт. Правильнее было бы соединять не по 3, а по 4 светодиода, так как каждый из них питается от 3-х вольт. Если такой светодиод подключить к 4 вольтам, он перегреется – и через несколько минут сгорит. Чтобы избежать этого, производитель включает токоограничивающий резистор на 20-30 Ом. Соответственно, от 12-13,8 В вся сборка заметно нагревается до 60 и более градусов. А так как производителю выгоднее вместо 4-го светодиода включить балластный резистор – при этом рассчитав так, что спустя несколько сотен часов непрерывного свечения светодиоды всё же деградируют и выйдут из строя из-за существенного нагрева, – сборка не должна испытывать перегрузку. Разумнее будет не превышать напряжение питания выше 12 вольт, подобрав соответствующий сетевой адаптер или стабилизированный блок питания.

Если речь идёт о более высоком напряжении, то питание следует ограничить по току, поставив понижающие напряжение обычные диоды, либо включив дополнительный резистор, реостат или удлинив провода.

Разрезание сборки осуществляется по отметке в виде ножниц, где проходят контакты «красный», «синий», «зелёный» и «масса». Нетрудно догадаться, что три «цветных» контакта – положительные для каждого из цветовых полупроводниковых кристаллов. При этом токоведущие дорожки проходят дальше, обходя светодиоды и резисторы, напаянные производителем. В светодиодах, не являющихся трёхцветными, либо работающих в качестве монохромных (красный, жёлтый, зелёный или синий цвет отдельно), есть лишь контакты (и дорожки) «плюс» и «минус». Светодиодные ленты на 12 вольт, например, для красного цвета (применяется в качестве стоп-сигнала и задних габаритных огней), содержат 6 светодиодов, включённых последовательно: максимальное напряжение питания для каждого из них, которое превышать не рекомендуется, равно 2,2, а не 2,7-3,3 вольта. Для лент на 24 В количество светодиодов на каждый из секторов удваивается.

При отсутствии отметки на лицевой стороне леска отреза может оказаться на оборотной. Тонкая полоска режется с помощью ножниц. Разрезать нужно точно посередине между контактами: при случайном захвате в любую из сторон припаять провода питания окажется крайне сложным действием.

Цветную RGB

Цветные ленты RGB обладают четырьмя дорожками – «общая», «красный», «зелёный» и «синий». Более продвинутая версия – RGBW (в качестве четвёртого светодиода добавляется и белый) – содержит 5 дорожек в топологии ленты (5-я является положительным выводом для белого светодиода). Эти сборки чаще всего рассчитаны на напряжение 5 вольт и имеют токоограничительные резисторы для каждой цветной группы. Один кластер RGBW-ленты содержит 4 светодиода и 4 резистора (до нескольких десятков Ом). Встречаются ленты RGB, в которых по два красных, зелёных и синих светодиода включены параллельно – последовательными с ограничивающим резистором группами. Если речь идёт о 12 вольтах, то количество светодиодов утраивается – по шесть красных, зелёных и синих. В лентах на 24 вольта каждая цветная группа более длинная – она содержит уже по 12 светодиодов.

Режутся они также по отметкам (лескам отреза) и состоят из соответствующих их количеству кластеров.

Как подключить светодиодную ленту в домашних условиях

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

Видео: Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Как отрезать светодиодную ленту 12В и 220В: видео

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

  1. Лента.
  2. Канцелярский нож или острые ножницы.

Как отрезать светодиодную ленту 12В?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

Место для разреза большинство производителей обозначают пунктирными линиями.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

  1. Пайка.
  2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

  1. Открыть крышку устройства.
  2. Подключить контакты подсветки, соблюдая полярность.
  3. Закрыть крышку соединительной коробки.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

LED RGB подсветка — особенности, виды и характеристики

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.


Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

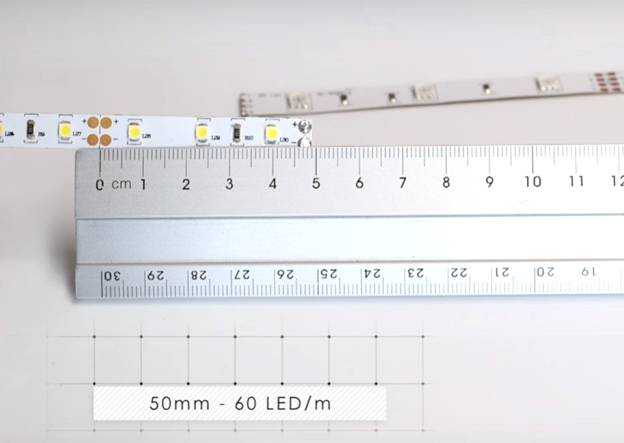

Как резать обычную светодиодную ленту 12 В


участок обрезки ленты На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией


Лента с гидроизоляцией Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

  1. разрезать верхний слой силикона в намеченном месте;
  2. разрезать саму полосу;
  3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
