Как запитать светодиодную ленту?

Как укоротить ленту?

Лента реализуется метражом. С учетом параметров плотности установки на каждом п. м. может располагаться различное число диодов. На всех без исключения LED-полосах имеются контактные площадки, они используются для наращивания полосы в случае необходимости сборки подсветки из отдельных кусочков. На этих площадках есть специальное обозначение — знак ножниц.

По нему ленту можно уменьшить, разрезав на небольшие участки. При этом при максимальной длине полосы в 5 м минимальный отрезок будет составлять 5 м. Полоса устроена так, что спаять отдельные отрезки LED-ленты можно, используя LED-коннекторы. Подобный подход существенно ускоряет и коммутацию разных отрезков в единую цепочку.

Характеристики светодиодной ленты 12В

Когда человек приходит покупать или заказывает через интернет светодиодную ленту, он ее приобретает для каких-то определенных нужд, поэтому она должна соответствовать каким-то критериям, которые человек себе заранее обозначил.

В продаже имеются самые разнообразные светодиодные ленты, и покупая первую попавшуюся, подходящую только по цвету, можно приобрести LED ленту, которая не будет соответствовать необходимым требованиям. Поэтому к покупке нужно подготовиться и определиться с основными характеристиками светодиодной ленты.

Основные характеристики светодиодной ленты:
— цвет;
— напряжение питания;
— мощность;
— степень защиты.

Такие параметры как длина и тип устанавливаемого светодиода не особо важны. Длину LED ленты можно менять, как уменьшать, так и наращивать. Тип устанавливаемого светодиода не всегда интересен, так как в итоге нужна светодиодная лента просто необходимой мощности или яркости. Единственный параметр, который может еще понадобиться – это плотность размещения светодиодов, которая важна при подборе LED ленты в качестве основного источника освещения.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Способы подключения диодной ленты

Подключить LED ленту можно двумя способами:

  1. Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
  2. Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.

Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.

Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.

Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.

Обзор готовых наборов

Наборы в 2 м, 3 м, 5 м, 15 м – лишь варианты по длине катушек, на которые намотана одна лента. В эти наборы входят светодиоды нескольких разновидностей.

Чисто трёхцветные – красно-зелёно-синие поликристаллы, соединённые тонкими дорожками.

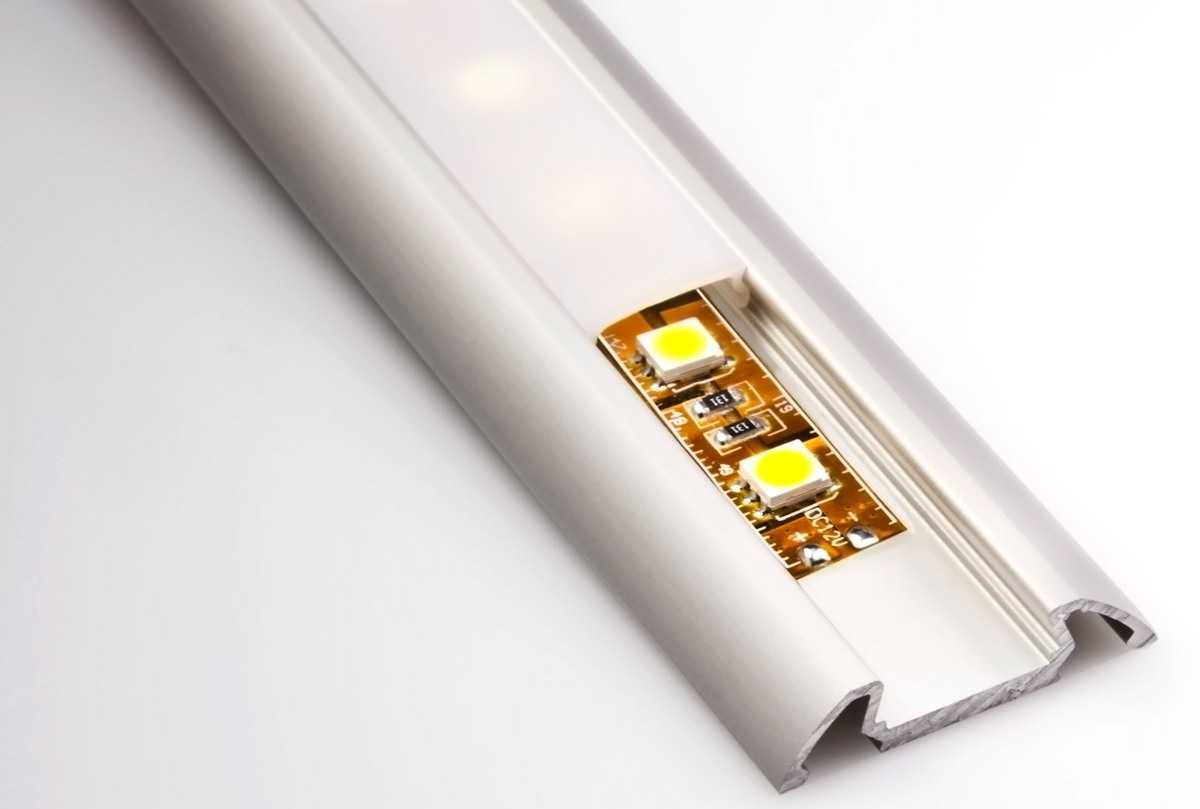

Наиболее распространены в лентах светодиоды поверхностного монтажа – SMD, серий 3*** и 5***. По параметрам из таблицы выбирают ленты нужной мощности и токопотребления.

Комплект на базе светодиодов SMD-5050, 7,2 Вт/м, 30 диодов на метровом отрезке ленты, 12 V, 360 Лм/м, двухслойная белая основа, выключатель на шнуре, влагозащита класса IP-65, блок на 48 Вт, 5-метровая светолента, цветотемпература – 6400 К, холодный белый цвет свечения.

Сведения эти указаны на коробке, катушке, а также отпечатаны на самой ленте (номер тиражируемого в лентах изделия). Там же указана и цветовая температура – нередко с температурной шкалой (от 1000 до 100.000 кельвинов). Так, 1000 К соответствует красновато-оранжевому цвету свечения, 6000-7000 К – белому без тоновой окраски, 100.000 – синевато-голубому. Наборы светодиодных лент в каждом конкретном случае индивидуальные. Вот несколько примеров.

Светолента на диодах SMD-5050. Почти все параметры – такие же, как и в предыдущем случае. Тёплое белое свечение (3400 К).

Led лента на 24 вольт

Здесь
главное преимущество – это ток, то есть то, что было недостатком у ранее
рассмотренной модели.

У 24-х
вольтовой при одинаковой мощности, потребляемый ток будет в два раза меньше.
Что это дает на практике?

Во-первых,
вы сможете подключить всю подсветку проводами в два раза тоньше.

Вместо медного кабеля сечением 1,5мм2, хватит всего лишь 0,75мм2. Из-за меньшего тока вдвое уменьшатся и потери. А значит и подсветку можно сделать гораздо длиннее.

Так, стандартный отрезок для подключения светодиодной ленты на 12В равняется 5 метрам.

После чего, до следующего участка в 5 метров вы должны протянуть отдельное питание, и подключить его параллельно.

Нельзя ленту последовательно наращивать свыше этого расстояния.

У лент на 24V такой отрезок вдвое больше – 10 метров.

Фактически, двумя “кусками” можно осветить весь потолок в комнате по окружности.

Способы подключения нескольких лент

Но бывают случаи, когда к блоку питания требуется подсоединить несколько лент. Тогда существует лишь 2 подхода, которые позволяют воплотить в жизнь данную идею:

  • при помощи подключения параллельного типа;

  • с использованием не одного, а нескольких источников питания.

Теперь рассмотрим более подробно каждый из указанных способов, и разберем их особенности.

Параллельное

Если требуется произвести параллельное подключение к блоку питания нескольких лент, то лучше будет проложить одну либо несколько магистральных пар проводов, к которым потом потребуется подключить проводники небольшой длины от лент.

Лучше здесь будет воспользоваться скрутками с последующей пайкой, если говорить о надежности. Но чаще всего здесь применяют соединение с применением клеммных колодок либо разъемов. Это существенно упростит ремонт, если он потребуется.

Кроме того, при такой коммутации сначала следует убедиться, что блок питания сможет выдержать нагрузку от 2-х и более лент. Для этого сначала можно подсоединить к нему ленту длиной около 700 сантиметров, которую требуется сделать самому из 5-метрового изделия, добавив к нему кусок с длиной 2 метра.

Резку требуется производить по соответствующей разметке, что уже нанесена на полоску. Для этого можно использовать самые простые ножницы. Для соединения, как было сказано выше, тут можно использовать спаивание или иные варианты. После того как отрезки были соединены, полученную ленту требуется коммутировать к блоку в качестве единого целого.

Часто ситуация с освещением складывается так, что в контуре есть несколько лент, которые расположены от блока питания на разном удалении. В качестве примера можно привести освещение нескольких зон в небольшом помещении или магазинную витрину.

Для выполнения параллельного соединения всех частей контура нет особой необходимости тянуть проводку от каждой ленты до источника питания. Можно произвести подключение основной светодиодной ленты к 12-вольтовому блоку питания, а уже к главной линии можно присоединить несколько отрезков.

С несколькими блоками

Подключение с несколькими блоками питания используется обычно в случае, если не хватает пространства для монтажа более габаритных блоков питания на 24 вольта. Чтобы подключить световую ленту подобным методом, потребуются:

  • пара источников питания;

  • пара усилителей;

  • лента светодиодов;

  • контроллер.

Подключение будет осуществляться в определенном порядке.

  • Часть изделия следует подключить к выходу первого усилителя «–» «+» и остальные элементы R, G и B к соответствующим разъемам на усилителях. Вторая часть должна быть подключена к тем же разъемам, но на 2-м усилителе.

  • Теперь провода от буквенных входов и плюсов 2-х усилителей следует подключить к выходу контроллера. К «+» и «–» контроллерного входа следует подключить выходные провода от 1-го блока питания с учетом полярности. К нему же требуется также подключить 1-й RGB-усилитель. А ко 2-му блоку таким же образом следует подключить 2-й усилитель.

  • Теперь входы источников питания следует подключить к сети с переменным током при напряжении 220 вольт. Например, это можно сделать к осветительным выводам или самой простой розетке. Обычно в таких устройствах применяется цветовая маркировка: коричневый провод отвечает за фазу, синий – за ноль, желтый либо зеленый – за заземление. Если нет уверенности, что сетевое заземление сделано верно, то подключение данного провода лучше не производить.

Надежность

Исходя из
практических случаев использования можно констатировать, что светодиодная лента
на 24 вольт
более надежна, чем на 12В.

Объясняется
это вовсе не какими-то улучшенными параметрами. Они здесь не причем.

Все дело в том, что данные виды поставляются чаще всего нормальными, хорошо зарекомендовавшими себя производителями.

У более бюджетных поставщиков их либо нет в наличии, либо эта линейка ограничена всего одним, двумя экземплярами.

Любопытный
пользователь задастся вопросом, а что насчет 36 или 48 вольт? Ведь здесь токи
будут еще меньше, а значит выгода и преимущества должны возрасти многократно.

Все вроде
верно, однако:

во-первых, такое напряжение при стечении неблагоприятных обстоятельств уже может быть опасно для человека

во-вторых, неудобна очень большая кратность резки (до 20см!)

Поэтому
такие модели и не получили широкого распространения в быту.

Драйверы и блоки от компьютера — можно или нет

Давайте рассмотрим подробнее вопрос какие блоки питания бывают и где лучше использовать те или иные БП. Ведь для подключения светодиодной подсветки в спальне, на улице или в бассейне, применяются совершенно разные экземпляры.

При этом не путайте блоки питания и драйверы. Это совершенно разные устройства и выполняют они разные задачи.

Подключив светодиодную ленту от драйвера, можно запросто ее спалить и вывести из строя. Почему так происходит, объясняется в отдельной статье.

Еще часто задаются вопросом, а можно ли вместо стандартного магазинного блока, использовать блоки питания от компьютера?

Если у него характеристики совпадают с характеристиками led ленты — есть постоянное стабилизированное напряжение 12В + достаточная мощность, то подключайте.

Все будет светиться и работать исправно. Однако для качественно подсветки, лучше подбирать специализированные виды. Давайте к ним и перейдем.
