Как проверить светодиодную ленту?

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

  • красный щуп вставляется в гнездо с обозначением «VΩmA»;
  • черный – в разъем «COM»;
  • выбирается режим для измерения сопротивления;
  • конец красного щупа подключается к аноду, а черного к катоду;
  • снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

  1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
  2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Читать также: Как пользоваться дисковой пилой видео

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

  1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
  2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
  3. Приготовить мультиметр с режимом тестирования транзисторов.
  4. Сконструированный переходник подключить к тестеру.
  5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
  6. Провести проверку.

Почему светодиоды выходят из строя

Продолжительная и корректная работа светодиода в идеальных условиях обеспечивается строго нормированным током, показатели которого ни в коем случае не должны превышать номинал самого элемента. Обеспечить эти параметры можно лишь с помощью диодов и собственного стабилизатора напряжения, известного как драйвер. Однако данные стабилизирующие устройства применяются совместно с лампами повышенной мощности.

Большинство маломощных светодиодных ламп, не имеют драйвера в цепочке подключения. Для ограничения тока используется обычный резистор, выполняющий функции стабилизатора. На практике эта функция выполняется далеко не в полном объеме, что и является основной причиной перегораний и поломок светодиодов. Защита резистором обеспечивается лишь в идеальных условиях, при корректных расчетах номинального тока и стабильном питающем напряжении. Однако на самом деле эти условия соблюдаются не полностью или не соблюдаются вовсе.

Таким образом, перегорание светодиодов происходит из-за низкого предела обратного напряжения, характерного для всех элементов данного типа. Достаточно любого электростатического разряда или неправильного подключения, чтобы светодиодный источник света вышел из строя. После этого остается лишь проверить его работоспособность и при необходимости заменить. Рекомендуется проверять светодиоды еще до их монтажа на печатную плату. Это связано с тем, что определенная доля изделий оказывается изначально бракованной по вине производителя.

Советы и рекомендации

В процессе диагностики светодиодных устройств нужно учитывать следующие факторы:

  • если номинал напряжения на пределе, а световой поток не появился, можно кратковременно увеличить ток;
  • при подаче большой мощности LED-источник греется;
  • нормальная температура нагрева диода – от 70 до 75 градусов (при касании нельзя обжечь ладонь);
  • используя батарейку, можно дополнительно установить сопротивление подключения диода;
  • при изменении полярности даже у исправного элемента не будет подсветки;
  • оптимальный материал для самодельного щупа – никелированные иголки, которые легко и быстро припаивать;
  • исправный ИК-светодиод при направленном на чувствительную зону излучении светится.

Проверять светодиодные источники света при умении работать с мультиметром несложно. Пользователю необходимо подготовить условия для тестирования – выбрать полярность, сконструировать щупы или переходники, сделать специальные контакты.

Как проверить светодиод мультиметром

Как проверить лампочку мультиметром – инструкция

Как проверить (прозвонить) ТЭН мультиметром

Как проверить мультиметром батарейку

Как мультиметром проверить транзистор

Как проверить резистор мультиметром: особенности проверки, прозвонка на исправность термистора и позистора

Специфика режима прозвонки


Обозначения на панели мультиметра

Мультиметр – это универсальный тестер, при помощи которого проверяются светоизлучающие диоды и другие элементы. В процессе работы устройство издает писк, или звон, поэтому режим называется прозвон.

Эксплуатация мультиметра в режиме прозвонки имеет несколько особенностей:

  • переключатель ставится на проверку диодов, щупы подкидываются на контакты;
  • определяется полярность выводов, но, если ее не удалось обнаружить, светодиодный источник света не выйдет из строя;
  • при правильном подсоединении щупов к контактам и правильной полярности рабочий диод засветится;
  • в процессе прозвонки не подается ток с большим значением, поэтому подсветка диодов видна только в затемненной комнате;
  • при сложностях с приглушением освещения смотрят на табло прибора – показатель рабочего СМД отличный от 1;
  • мощные светодиоды без выпаивания тестируются после подкидывания переходников.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.


Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Как проверить диодный мост мультиметром?

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.


Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Будет интересно Как проверить стабилитрон на работоспособность

С помощью этого прибора даже можно определить пригодность батарейки.


Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал

Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

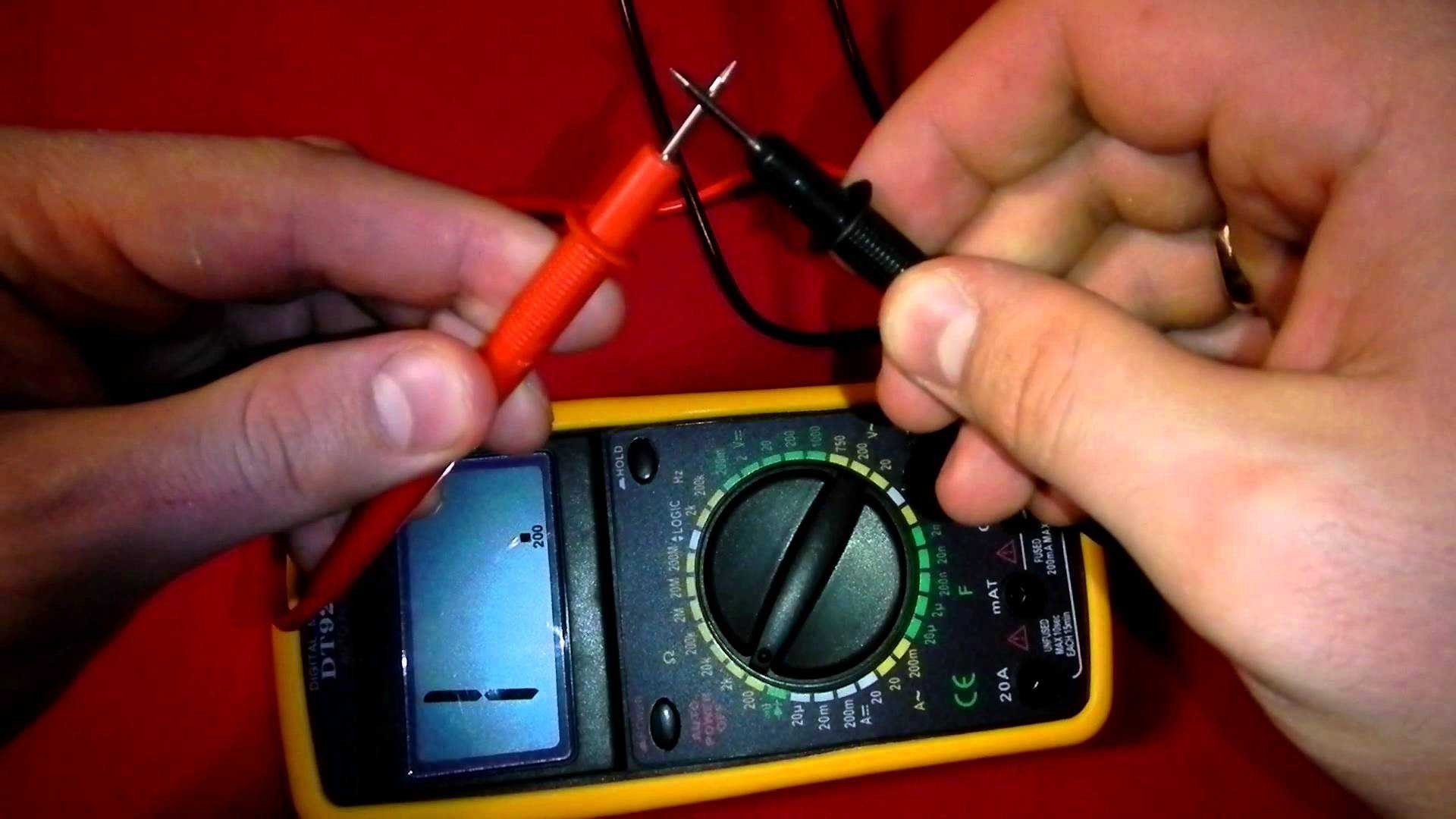

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверяем фотодиод

При простой проверке измеряется обратное и прямое сопротивление помещенного под источник света радиоэлемента, после чего его затемняют и повторяют процедуру. Для более точного тестирования потребуется снять вольтамперную характеристику, сделать это можно при помощи несложной схемы.

Пример схемы для снятия вольтамперных характеристик

Для засветки фотодиода в процессе тестирования можно использовать в качестве источника освещения лампу накаливания мощностью от 60Вт или поднести радиодеталь к люстре.

У фотодиодов иногда встречается характерный дефект, который проявляется в виде хаотического изменения тока. Для обнаружения такой неисправности необходимо подключить тестируемый элемент так, как это показано на рисунке, и измерять величину обратного тока в течение пары минут.

Проверка на «ползучесть»

Если в процессе тестирования уровень тока будет оставаться неизменным, значит, фотодиод можно считать рабочим.

Тестирование без выпайки.

Как показывает практика, протестировать диод не выпаивая, когда он находится на плате, как и другие радиодетали (например, транзистор, конденсатор, тиристор и т.д.), не всегда удается. Это связано с тем, что элементы в цепи могут давать погрешность. Поэтому перед тем, как проверить диод, его необходимо выпаять.

Проверка отдельных деталей

Разберем несколько деталей, при поломке которых выходит из строя схема, а вместе с этим и все оборудование.

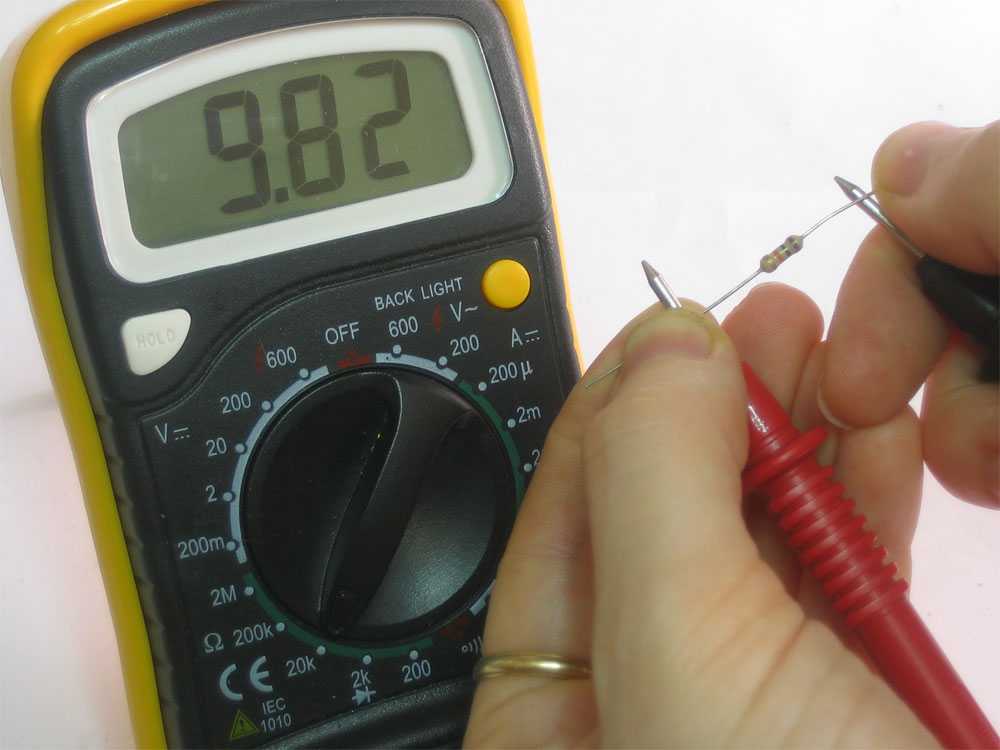

Резистор

На различных платах данную деталь применяют довольно часто. И так же часто при их поломке происходит сбой в работе прибора. Резисторы несложно проверить на работоспособность мультиметром. Для этого необходимо провести измерение сопротивления.

При значении, стремящемся к бесконечности, деталь следует заменить. Неисправность детали можно определить визуально. Как правило, они чернеют из-за перегрева. При изменении номинала более 5%, резистор требует замены.

Диод

Проверка диода на неисправность не займет много времени. Включаем мультиметр на замер сопротивления. Красный щуп на анод детали, черный на катод – показание на шкале должно быть от 10 до 100 Ом.

Переставляем щупы мультиметра, теперь минус (черный щуп) на аноде – показание, стремящееся к бесконечности. Эти величины говорят об исправности диода.

Катушка индуктивности

Плата редко выходит из строя по вине этой детали. Как правило, поломка случается по двум причинам:

  • витковое короткое замыкание;
  • обрыв цепи.

Проверив значение сопротивления катушки мультиметром, при значении менее бесконечности – цепь не оборвана. Чаще всего, сопротивление индуктивности имеет значение в несколько десятков омов.

Определить витковое замыкание немного труднее. Для этого прибор переводим в сектор измерения напряжения цепи. Необходимо определить величину напряжения самоиндукции.

На обмотку подаем небольшой по напряжению ток (чаще всего используют крону), замыкаем ее с лампочкой. Лампочка моргнула – замыкания нет.

Шлейф

В этом случае следует прозванивать контакты входа на плату и на самом шлейфе. Заводим щуп мультиметра в один из контактов и начинаем прозвон. Если идет звуковой сигнал, значит, эти контакты исправны.

При неисправности одно из отверстий не найдет себе «пару». Если же один из контактов прозвонится сразу с несколькими – значит, пришло время менять шлейф, поскольку на старом короткое замыкание.

Микросхема

Выпускается большое разнообразие этих деталей. Замерить и определить неисправность микросхемы с помощью мультиметра достаточно тяжело, наиболее часто используют тестеры pci.

Мультиметр не позволяет провести замер, потому что в одной маленькой детали находится несколько десятков транзисторов и других радиоэлементов. А в некоторых новейших разработках сконцентрированы миллиарды компонент.

Определить проблему можно только при визуальном осмотре (повреждения корпуса, изменение цвета, отломанные выводы, сильный нагрев). Если деталь повреждена, ее необходимо заменить.

Нередко при поломке микросхемы, компьютер и другие приборы перестают работать, поэтому поиск поломки следует начинать именно с обследования микросхемы.

Тестер материнских плат – это оптимальный вариант определения поломки отдельной детали и узла. Подключив POST карту к материнке и запустив режим тестирования, получаем на экране прибора сведения об узле поломки. Выполнить обследование тестером pci сможет даже новичок, не имеющий особых навыков.

Стабилизаторы

Ответ на этот вопрос, как проверить стабилитрон, знает каждый радиотехник. Для этого переводим мультиметр в положение замера диода. Затем касаемся щупами выходов детали, снимаем показания. Меняем местами щупы и выполняем замер и записываем цифры на экране.

При одном значении порядка 500 Ом, а во втором замере значение сопротивления стремится к бесконечности – эта деталь исправна и годится для дальнейшего использования.

На неисправной — величина при двух измерениях будет равна бесконечности – при внутреннем обрыве. При величине сопротивления до 500-сот Ом – произошел полупробой.

Но чаще всего на микросхеме материнской платы сгорают мосты – северный и южный. Это стабилизаторы питания схемы, от которых поступает напряжение на материнку.

Определяют эту «неприятность» достаточно легко. Включаем блок питания на компьютере, и подносим руку к материнской плате. В месте поражения она будет сильно нагреваться.

Одной из причин такой поломки может быть полевой транзистор моста. Затем проводим прозвонку на их выводах и при необходимости заменяем неисправную деталь. Сопротивление на исправном участке должно быть не более 600 Ом.

Методом обнаружения нагревающего устройства, определяют короткое замыкание (КЗ) на некоторых деталях платы. При подаче питания и обнаружения участка нагрева, кисточкой смазываем место нагрева. По испарению спирта определяется деталь с КЗ.

Проверяем новый светодиод в режиме прозвонка

Для данного способа проверки переключатель мультиметра необходимо установить на режим прозвонки и присоединить щупы к контактам светодиода

При этом следует принимать во внимание полярность проверяемого элемента. Красный щуп имеет плюсовую полярность, поэтому он присоединяется к аноду, черный – соответственно является минусовым и соединяется с катодом


Проверка светодиода

Если все же при присоединении возникла путаница, то ничего страшного не случится – результат будет равен единице. При безошибочном подсоединении светодиод должен засветиться.

Необходимо принять во внимание, что сила тока при производстве данного метода очень мала, поэтому нужно выключить свет, чтобы увидеть светодиодное свечение. Если процедура исследования происходит днем, и нет возможности затемнить помещение, то следует ориентироваться на результаты, выданные мультиметром

Если осветительный элемент исправен, то показание прибора будет величиной отличительной от единицы.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.


Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

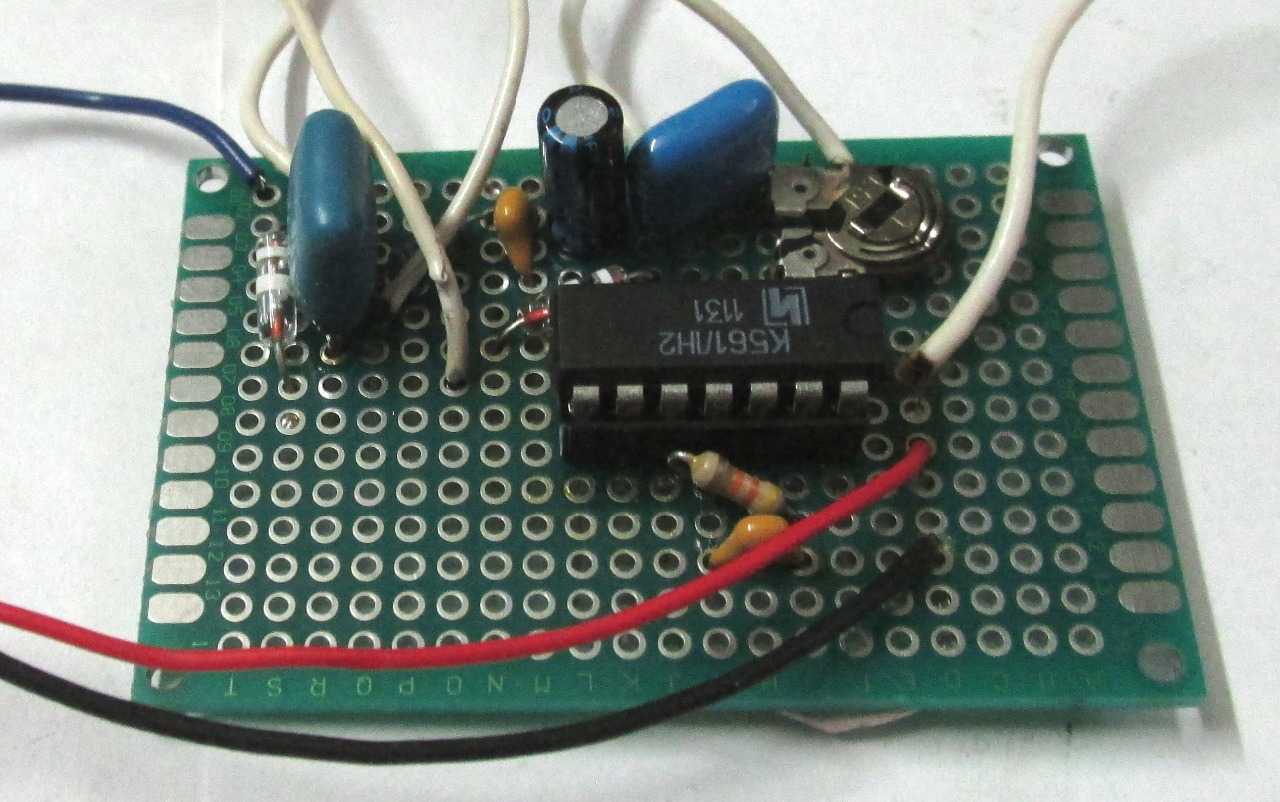

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

  • Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
  • Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

Как проверить светодиод мультиметром – все возможные способы в одной статье

Как проверить лампочку мультиметром – инструкция

Как проверить мультиметром батарейку

Как проверить (прозвонить) ТЭН мультиметром

Как проверить резистор мультиметром: особенности проверки, прозвонка на исправность термистора и позистора

Как проверить емкость и силу тока аккумулятора мультиметром

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

  1. Отвинчиваем крышку или коническую часть в передней части корпуса.
  2. Извлекаем светодиодный модуль.
  3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
  4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.


Вот как выглядит светодиодный модуль в фонарике Magicshine

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами. Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Дизайнерия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
