Фасонный металлопрокат с сечением в виде буквы «П» — швеллер — применяется там, где конструкции должны выдерживать значительные изгибающие и поперечные нагрузки. Среди десятков типоразмеров особое место занимает профиль с номером 16, который сочетает умеренный вес с достаточной несущей способностью для перекрытий, каркасов и опорных систем.
Горячекатаный швеллер 16П Ст3сп, выпускаемый по ГОСТ 535-2005, отличается уклоном внутренних граней полок, что отличает его от профилей с параллельными гранями серии У. Такая геометрия упрощает монтаж сварных и болтовых узлов и делает элемент удобным для изготовления нестандартных металлоконструкций.
Геометрические параметры профиля 16П
Номер 16 указывает на высоту сечения в сантиметрах — 160 миллиметров. Ширина полки составляет 64 миллиметра, толщина стенки — около 5 миллиметров, а толщина полки — порядка 8,4 миллиметра с переменным сечением из-за уклона граней. Масса одного погонного метра находится в пределах 14,2–14,3 килограмма, что делает элемент довольно тяжёлым для своего класса, но при этом компактным по сравнению с двутавром схожей несущей способности.
Стандартная длина поставки для профиля — 12 метров, что соответствует мерной длине, принятой для большинства складских позиций фасонного проката. Благодаря точным допускам по ГОСТ 535-2005 готовые элементы хорошо подходят для сборки каркасов без дополнительной механической обработки торцов.
Марка стали Ст3сп и её свойства
Буквы «сп» в обозначении марки означают, что сталь раскислена полностью — из расплава удалён избыточный кислород, благодаря чему металл получает более однородную структуру без крупных газовых пузырей. Такая обработка снижает риск расслоения металла при сварке и холодной гибке, что особенно важно для элементов, работающих под переменной нагрузкой.
Ст3сп относится к группе конструкционных углеродистых сталей обыкновенного качества и сохраняет пластичность в широком диапазоне температур, включая отрицательные значения до минус сорока градусов. Это делает профиль пригодным для применения на открытых площадках и в регионах с холодным климатом, в том числе при строительстве объектов в Москве и других городах со схожими условиями эксплуатации.
Где применяется швеллер горячекатаный
Профиль номер 16 востребован там, где нужна прочная, но не избыточно массивная несущая деталь. Чаще всего его используют в следующих задачах:

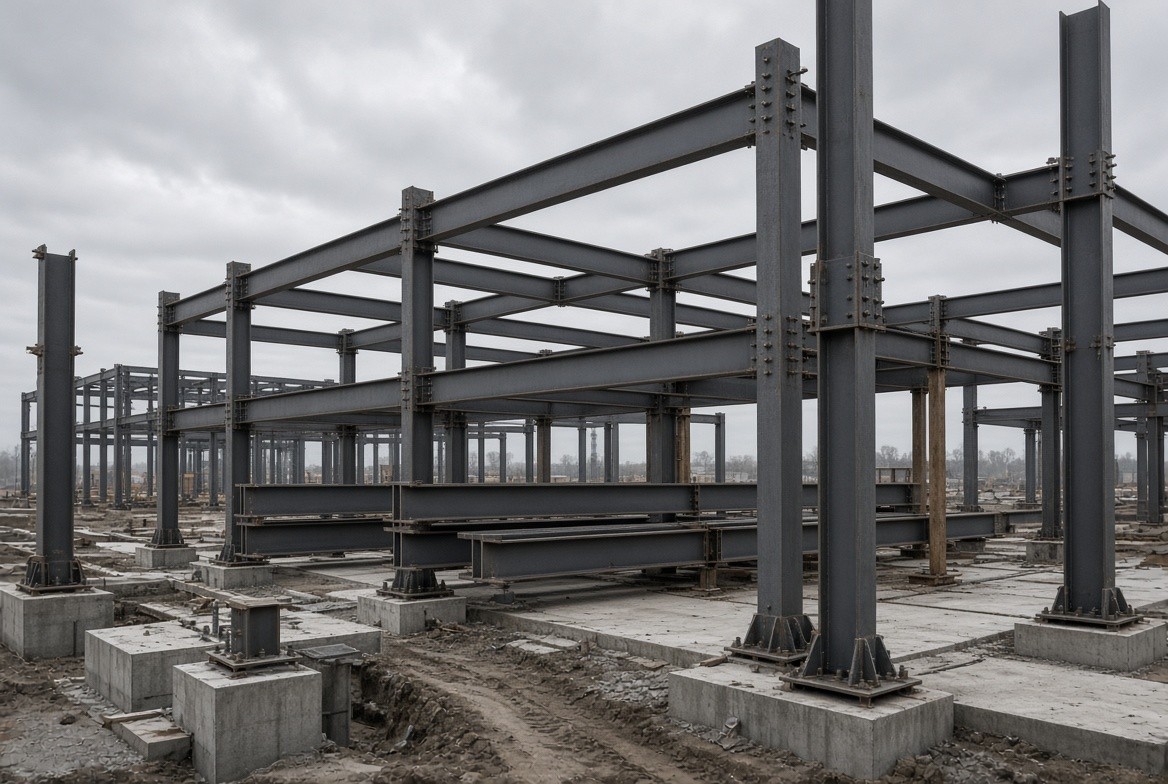

- каркасы и перекрытия промышленных зданий, где требуется равномерное распределение нагрузки по пролёту;
- обвязка фундаментов и опорные рамы для технологического оборудования;
- элементы эстакад, мостков и лестничных маршей на производственных площадках;
- усиление проёмов и перегородок при реконструкции зданий;
- изготовление прицепов, рам и кузовных конструкций в машиностроении.
Выбор именно шестнадцатого номера часто обусловлен балансом между весом конструкции и запасом прочности: более лёгкие профили не всегда справляются с пролётами свыше трёх метров, а переход на следующий типоразмер увеличивает расход металла без ощутимого прироста жёсткости в большинстве типовых узлов.
При подборе материала для несущих конструкций стоит ориентироваться не только на номинальные размеры, но и на марку стали и соответствие ГОСТ, поскольку именно эти параметры определяют поведение металла под нагрузкой и при сварке. Горячекатаный профиль с полным раскислением стали остаётся одним из наиболее предсказуемых решений для проектировщиков, работающих с типовыми каркасными схемами.
